Пятифазовое управление крутящим моментом PMSM

В этом примере показано, как управлять крутящим моментом в диске электрической тяги на основе пятифазового постоянного магнита синхронной машины (PMSM). Источник напряжения постоянного тока питает PMSM через управляемый пятифазовый конвертер. PMSM действует и в автомобильных и в генерирующих режимах согласно загрузке. Идеальный источник скорости вращения обеспечивает загрузку. Подсистема Управления использует подход разомкнутого контура, чтобы управлять крутящим моментом PMSM и подходом с обратной связью, чтобы управлять током. В каждый демонстрационный момент запрос крутящего момента преобразован в соответствующую q-ось текущая ссылка. Текущее управление основано на PI. Симуляция использует несколько шагов крутящего момента и в режимах двигателя и в генератора. Подсистема Осциллографов содержит осциллографы, которые позволяют вам видеть результаты симуляции.

Модель

Результаты симуляции от Simscape Logging

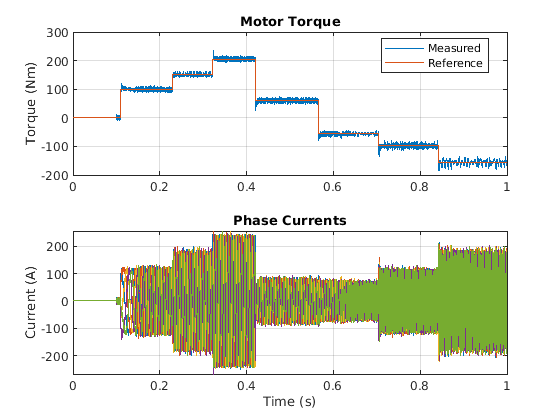

График ниже показов требуемый и измеренный крутящий момент для теста, а также токи фазы в электроприводе.
