В этом примере показано, как динамические характеристики IGBT зависят от его параметров. Необходимое условие к соответствию с динамическими характеристиками к значениям таблицы данных или результатам измерений должно установить параметры, задающие статическую кривую I-V. Для этого смотрите 'пример' Характеристик IGBT, ee_igbt. Со статическими параметрами правильно набор, динамические параметры могут затем быть установлены можно следующим образом:
1. Установите входную емкость, Cies, к значению таблицы данных, или выполните итерации, пока Vge не имеет измеренное время нарастания до длины Миллера (плоская область Vge в Vge(th)).
2. Установите противоположную емкость передачи, Црес, к значению таблицы данных, или выполните итерации, пока длина Миллера не совпадает с измеренным значением.
3. Выполните итерации на емкости окиси коллектора логического элемента, чтобы достигнуть измеренной постоянной времени Vge после длины Миллера.
4. Выполните итерации на общем прямом времени транспортировки, TF, пока ток коллектора вне движения, Ic, не покажет измеренную постоянную времени.

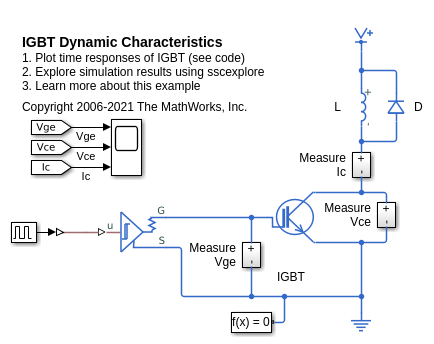

Нажмите на гиперссылку 'Ответы времени графика' в модели, чтобы просмотреть ответы времени в зависимости от значений параметров.
Графики ниже показа эффект изменения параметров маски IGBT Црес, Cox и прямое время транспортировки.
