Характеристики IGBT потерь
В этом примере показано, как использовать Simscape™ Electrical™, детализированный, переключая модели устройства, чтобы создать сведенные в таблицу переключающиеся данные потерь. Это табличные данные может затем использоваться с кусочными линейными моделями компонента устройства переключения, чтобы предсказать общие суммы убытков в системных моделях, сконфигурированных для симуляции фиксированного шага и/или быстрого.

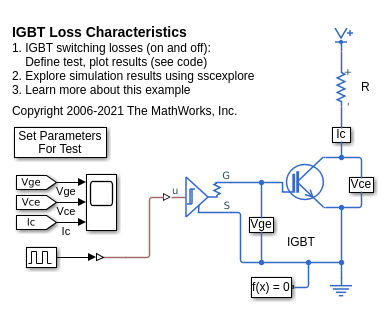

Модель
Результаты симуляции от Simscape Logging
Графики ниже показа поворот - на и выключают переключающиеся потери в зависимости от загрузки, текущей для области значений температур устройства.
