IGBT тепловые характеристики
Этот пример показывает генерацию Ic по сравнению с кривой Vce для IGBT при двух различных температурах. Чтобы сгенерировать график, нажмите на гиперссылку в модели, пометил 'Plot IGBT curves'.
На графике сплошные линии от выполнения модели, и пунктирные линии являются оцифрованными данными о таблице данных. Компонент N-Channel IGBT был параметрирован с помощью значений Vce для того, когда Ic составляет 400 А, и Vge составляет 10 В. Эти две точки прерываются и моделью и графиками таблицы данных для Vge=10V. Параметры оставшегося блока должны быть настроены симуляцией так, чтобы таблица данных и модель построили соответствие настолько лучше всего, как возможно. Смотрите страницу с описанием блока N-Channel IGBT для получения дополнительной информации.

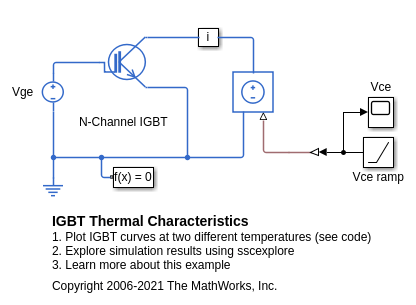

Модель
Результаты симуляции от Simscape Logging

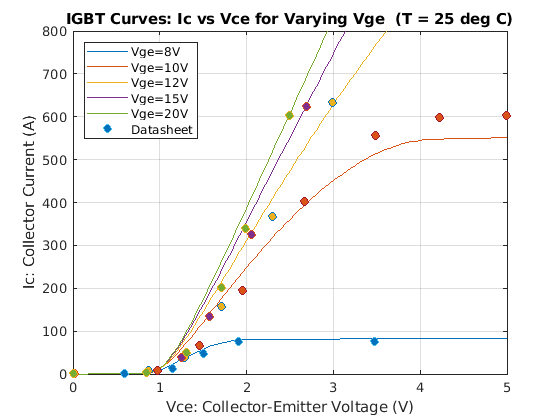

График ниже показов ток коллектора по сравнению с эмиттерными коллектором характеристиками напряжения для области значений эмиттерных логическим элементом напряжений. Тесты достигнуты при двух различных температурах. Результаты сравниваются с точками данных, полученными из таблицы данных производителя.
Можно оцифровать инструменты использования информации о таблице данных, доступные на MATLAB® Central File Exchange: https://www.mathworks.com/matlabcentral/, такой как GRABIT [1].
Ссылки
jiro (2019). GRABIT (https://www.mathworks.com/matlabcentral/fileexchange/7173-grabit), MATLAB Центральный Обмен файлами. Полученный 16 декабря 2019.
