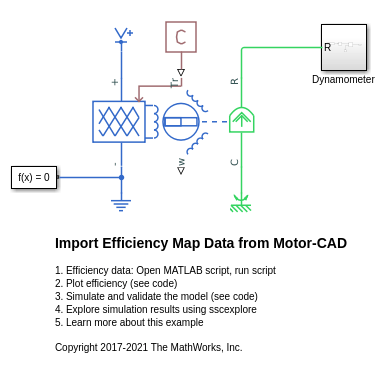

В этом примере показано, как можно импортировать данные о карте КПД от Моторного CAD, чтобы параметрировать блок Simscape™ Electrical™ Motor & Drive (System Level). Это предусматривает быструю возможность симуляции уровня системы электропривода при тихом создании точных предсказаний о потерях.
Copyright 2020 The MathWorks, Inc. Portions Copyright Motor Design Ltd 2020.

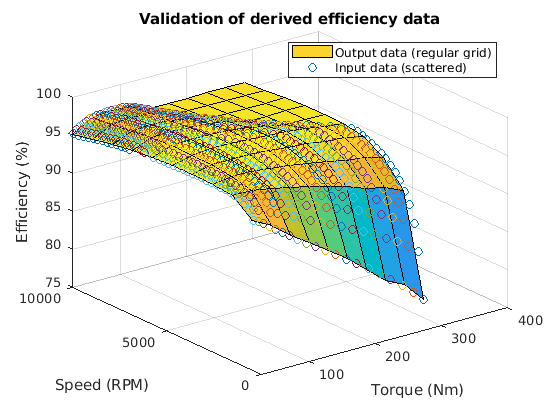

График ниже показов исходные рассеянные данные о КПД из симуляции ездового цикла в Моторном CAD плюс выведенные регулярные данные о КПД сетки для использования блоком Motor & Drive (System Level). MATLAB® meshgrid и griddata функции определяют регулярные данные о сетке.
График ниже значений КПД показов, извлеченных из результатов симуляции с помощью параметрированного блока Simscape Electrical.
