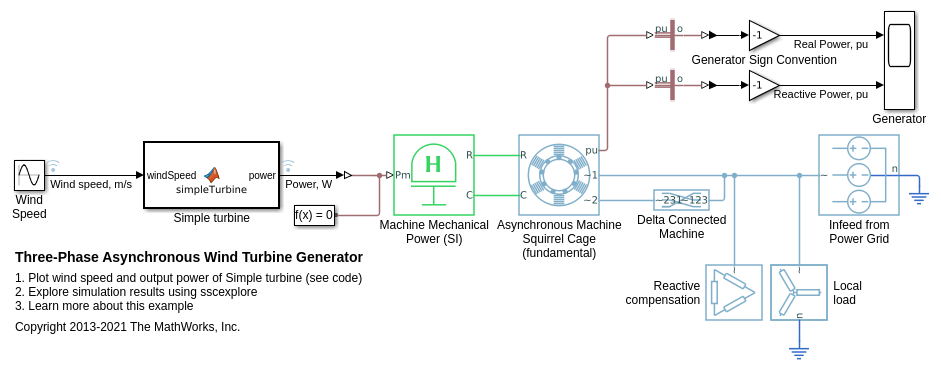

Этот пример показывает асинхронную машину, используемую в качестве генератора ветряного двигателя. Блок Simple Turbine преобразует скорость ветра в турбинную выходную мощность простой выходной мощностью по сравнению с характеристикой скорости ветра.
Когда скорость ветра ниже скорости включения или выше предназначенной для вырезания скорости, машина генерирует нулевую действительную мощность. Машина всегда потребляет реактивную энергию. Блок Reactive Compensation возмещает требование реактивной мощности машины.
Локальная загрузка использует 75 кВт. infeed от энергосистемы встречает любому недостатку генерации ветряного двигателя. Когда генератор производит больше чем 75 кВт, избыточная степень экспортируется в сетку.
Компенсатор реактивной мощности определен размеры, чтобы предоставить 90 kvar, когда 440-вольтовое напряжение от фазы к фазе применяется через его терминалы.

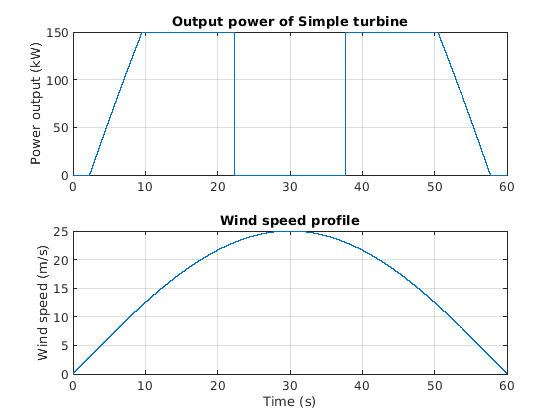

График ниже показов входная скорость ветра и выходная мощность Простого турбинного блока.
