Анализ отказа стиральной машины
В этом примере показано, как смоделировать стиральную машину и ввести отказ в его операции. Отказы водоснабжения машины в определенное время и этот пример моделируют отклик системы согласно этому сценарию. Электродвигатель выключает, и работа машины прерывается путем разряда частично заполненного внешнего барабана.

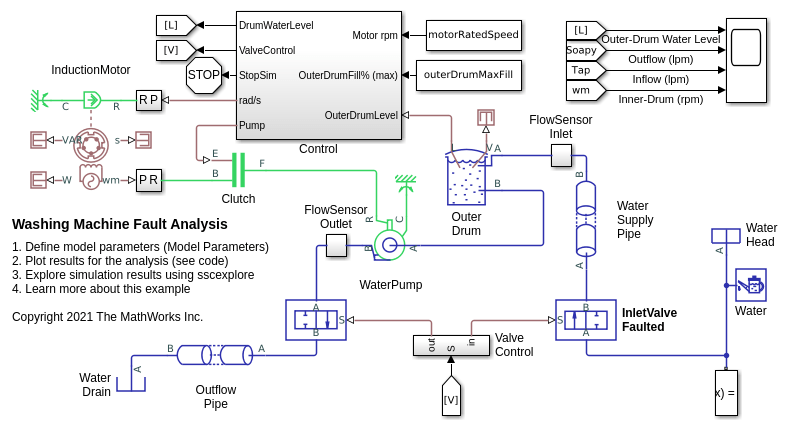

Обзор модели
open_system('sscv_washing_machine_fault_analysis.slx') set_param(find_system('sscv_washing_machine_fault_analysis','FindAll', 'on','type','annotation','Tag','ModelFeatures'),'Interpreter','off')
Управляйте обзором

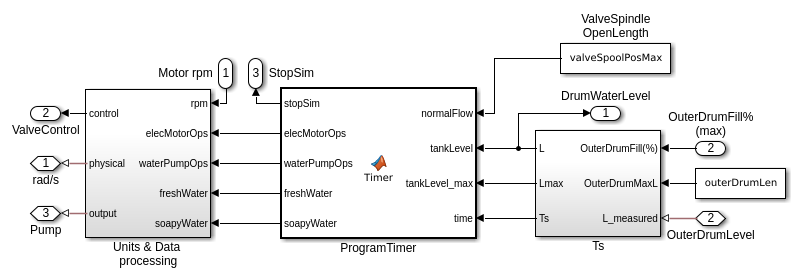

Чтобы изменить или отредактировать цикл машинной стирки, используйте подсистему ProgramTimer. Подсистема ProgramTime включает ответ на отказ.
open_system('sscv_washing_machine_fault_analysis/Control','force')
Результаты симуляции от Simscape Logging
График ниже показов водный вход и работа клапана выхода (Вкл\выкл) и работа насоса с внешним барабаном заполняет уровень. Когда входной клапан дает сбой, насос выключает. Через какое-то время клапан выхода открывается, чтобы разрядить частично заполненный барабан стиральной машины.
sscv_washing_machine_fault_analysis_plotResults;
