eclipsingloss

Потеря из-за импульсного затмения

свернуть все на странице

    Синтаксис

    LECL = eclipsingloss(PD,PFA,N)
    LECL = eclipsingloss(PD,PFA,N,DU)
    LECL = eclipsingloss(PD,PFA,N,DU, SW)

    Описание

    пример

    LECL = eclipsingloss(PD,PFA,N) вычисляет статистическую потерю затмения, LECL, в децибелах для немодулируемого меандра с рабочим циклом 0.1 учитывая вероятность обнаружения, PD, вероятность ложного предупреждения, PFA, и количество полученных импульсов, N. Функция, принимающая вас, использует квадратичный детектор и не флюктуирующую цель.

    LECL = eclipsingloss(PD,PFA,N,DU) вычисляет статистическую потерю затмения для немодулируемого меандра, учитывая рабочий цикл, DU, из переданной формы волны как дополнительный входной параметр.

    LECL = eclipsingloss(PD,PFA,N,DU, SW) вычисляет статистическую потерю затмения для радарного эха, полученного от распределенной цели в квадрате хи, учитывая номер дела Swerling, SW, как дополнительный входной параметр.

    Примеры

    свернуть все

    Скрипт Open Live Script

    Вычислите статистическую потерю затмения для одного немодулируемого меандра. Задайте вероятность обнаружения от 0.1–0.99 и вероятность ложного предупреждения 1e-6.

    PD = 0.1:0.01:0.99;
PFA = 1e-6;
N = 1;
LECL = eclipsingloss(PD,PFA,N);

    Постройте потерю затмения.

    plot(PD,LECL)
ylim([0 20]);
xlabel('Probability of Detection');
ylabel('Eclipsing loss (dB)');
title('Statistical Eclipsing Loss vs P_d for Swerling 0 Target');
grid on;

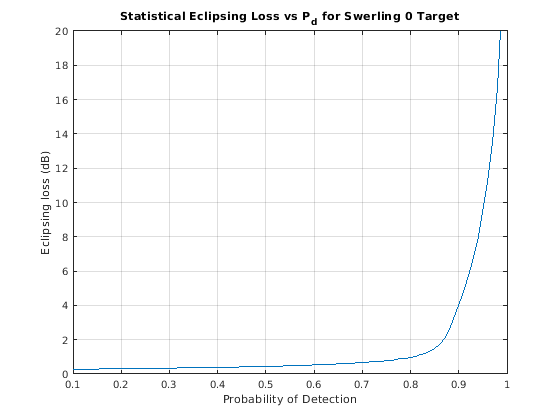

    Figure contains an axes object. The axes object with title S t a t i s t i c a l blank E c l i p s i n g blank L o s s blank v s blank P indexOf d baseline blank f o r blank S w e r l i n g blank 0 blank T a r g e t contains an object of type line.

    Входные параметры

    свернуть все

    Вероятность обнаружения в виде положительной скалярной величины в области значений [0.1, 0.999999] или как вектор длины-J с каждым элементом в области значений [0.1, 0.999999] .

    Вероятность ложного предупреждения в виде положительной скалярной величины или как вектор длины-K с каждым элементом в области значений [1e-15, 1e-3].

    Количество полученных импульсов в виде положительной скалярной величины.

    Рабочий цикл в виде скаляра или длины-M вектор.

    • Если вы устанавливаете DU как скаляр, функция вычисляет потерю затмения для немодулируемого меандра с рабочим циклом в области значений (0, 1).

    • Если вы устанавливаете DU как вектор длины-M, функция вычисляет потерю затмения для произвольной формы волны, заданной с помощью выборок области времени, принятых один импульсный интервал повторения.

    Номер дела Swerling в виде одного из них

    • 'Swerling0'

    • 'Swerling1'

    • 'Swerling2'

    • 'Swerling3'

    • 'Swerling4'

    • 'Swerling5'

    Выходные аргументы

    свернуть все

    Затмение потери, возвращенной как J-by-K матрица в децибелах со строками, соответствующими PD и столбцы, соответствующие PFA.

    Расширенные возможности

    Генерация кода C/C++
    Генерация кода C и C++ с помощью MATLAB® Coder™.

    Смотрите также

    | |

    Введенный в R2021a
