pulseWaveformLibrary
Создайте библиотеку импульсных сигналов
Описание
pulseWaveformLibrary Система object™ создает библиотеку импульсных сигналов. Формы волны в библиотеке могут иметь различные типы или иметь тот же тип различными параметрами. Можно пользоваться этой библиотекой, чтобы передать различные виды импульсов во время симуляции.
Сделать библиотеку формы волны
Создайте
pulseWaveformLibraryобъект и набор его свойства.Вызовите объект с аргументами, как будто это была функция.
Чтобы узнать больше, как Системные объекты работают, смотрите то, Что Системные объекты?
Создание
Описание
pulselib = pulseWaveformLibrarypulselib, со значениями свойств по умолчанию. Значение по умолчанию состоит из прямоугольного радиоимпульса и линейной формы волны FM.
pulselib = pulseWaveformLibrary(Name,Value)Name установите на заданный Value. Можно задать дополнительные аргументы пары "имя-значение" в любом порядке как (Name1, Value1..., NameN, ValueN). Заключите каждое имя свойства в одинарные кавычки.
pulselib = pulseWaveformLibrary('SampleRate',1e9,'WaveformSpecification',{{'Rectangular','PRF',1e4,'PulseWidth',100e-6},{'SteppedFM','PRF',1e4}}) создает библиотеку, содержащую один прямоугольный радиоимпульс и одну форму волны ступенчатого FM, оба произведенные на уровне 1 ГГц.Свойства
Использование
Синтаксис
Описание
Входные параметры
Выходные аргументы
Функции объекта
Чтобы использовать объектную функцию, задайте Системный объект как первый входной параметр. Например, чтобы выпустить системные ресурсы Системного объекта под названием obj, используйте этот синтаксис:
release(obj)
Примеры
Получите и постройте закодированную фазой форму волны от библиотеки формы волны
Создайте библиотеку формы волны, состоящую из трех форм волны. Библиотека содержит прямоугольное, линейный FM и закодированную фазой форму волны. Затем получите и постройте действительные и мнимые части закодированной фазой формы волны.
waveform1 = {'Rectangular','PRF',1e4,'PulseWidth', 50e-6};
waveform2 = {'LinearFM','PRF',1e4,'PulseWidth',50e-6, ...
'SweepBandwidth',1e5,'SweepDirection','Up',...
'SweepInterval', 'Positive'};
waveform3 = {'PhaseCoded','PRF',1e4,'Code','Zadoff-Chu', ...
'SequenceIndex',3,'ChipWidth',5e-6,'NumChips',8};
fs = 1e6;
wavlib = pulseWaveformLibrary('SampleRate',fs, ...
'WaveformSpecification',{waveform1,waveform2,waveform3});Извлеките форму волны из библиотеки.
wav3 = wavlib(3);
Постройте форму волны с помощью plot метод.

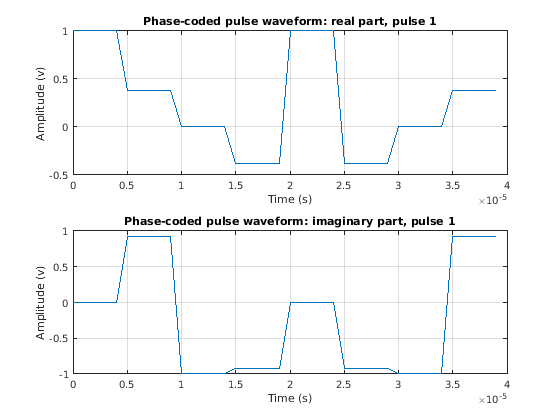

plot(wavlib,3,'PlotType','complex')
Постройте продвинутую форму волны FM
Создайте библиотеку формы волны, состоящую из трех форм волны. Библиотека содержит одно прямоугольное, один линейный FM и формы волны ступенчатого FM. Затем постройте действительные части первых трех импульсов ступенчатого - из формы волны.
waveform1 = {'Rectangular','PRF',1e4,'PulseWidth',70e-6};
waveform2 = {'LinearFM','PRF',1e4,'PulseWidth',70e-6, ...
'SweepBandwidth',1e5,'SweepDirection','Up', ...
'SweepInterval', 'Positive'};
waveform3 = {'SteppedFM','PRF',1e4,'PulseWidth', 70e-6,'NumSteps',5, ...
'FrequencyStep',50000,'FrequencyOffset',0};
fs = 1e6;
wavlib = pulseWaveformLibrary('SampleRate',fs, ...
'WaveformSpecification',{waveform1,waveform2,waveform3});Постройте первые три импульса формы волны с помощью plot метод.

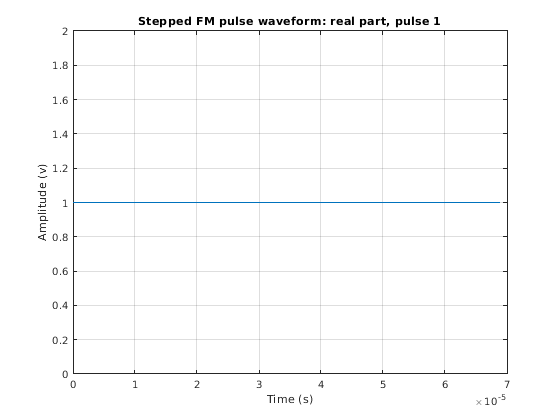

plot(wavlib,3,'PulseIdx',1)

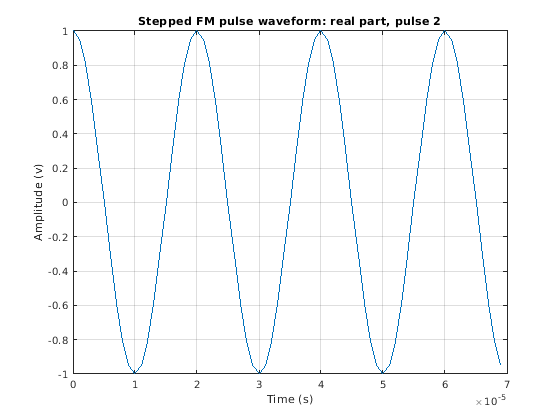

plot(wavlib,3,'PulseIdx',2)

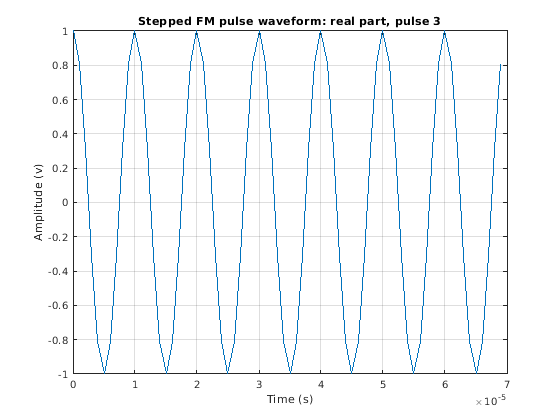

plot(wavlib,3,'PulseIdx',3)
Постройте коэффициенты согласованного фильтра двух импульсов
В этом примере показано, как поместить две формы волны в библиотеку формы волны и как извлечь и построить их коэффициенты согласованного фильтра.
Создайте импульсную библиотеку, состоящую из прямоугольного и линейной формы волны FM.
waveform1 = {'Rectangular','PRF',10e3 'PulseWidth',50e-6};
waveform2 = {'LinearFM','PRF',10e3,'PulseWidth',50e-6,'SweepBandwidth',1e5, ...
'SweepDirection','Up','SweepInterval', 'Positive'};
pulsesib = pulseWaveformLibrary('SampleRate',1e6,...
'WaveformSpecification',{waveform1,waveform2});Получите коэффициенты согласованного фильтра для каждой формы волны и постройте их действительные части.

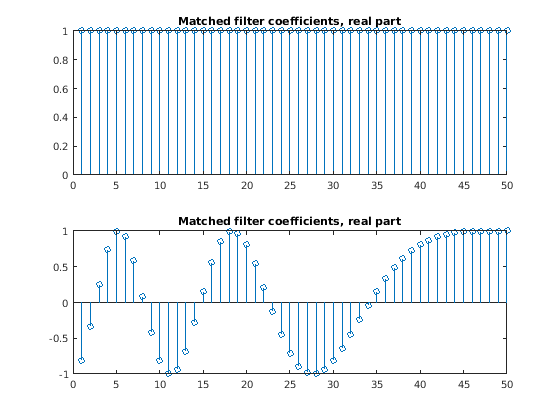

coeff1 = getMatchedFilter(pulsesib,1,1); subplot(2,1,1) stem(real(coeff1)) title('Matched filter coefficients, real part') coeff2 = getMatchedFilter(pulsesib,2,1); subplot(2,1,2) stem(real(coeff2)) title('Matched filter coefficients, real part')
Добавьте пользовательскую форму волны в библиотеку импульсного сигнала
Задайте пользовательскую гиперболическую форму волны FM и добавьте его в pulseWaveformLibrary Системный объект вместе с линейной формой волны FM. Постройте гиперболическую форму волны.
Задайте гиперболические параметры формы волны FM. Ширина импульса составляет 75 мс, и импульсный интервал повторения составляет 100 мс. Центральная частота составляет 500 Гц, и полоса пропускания составляет 400 Гц.
fs = 50e3; pri = 0.1; prf = 1/pri; pw = 0.075; bw = 400.0; fcent = 500.0;
Создайте библиотеку импульсного сигнала, состоящую из гиперболической формы волны FM и линейной формы волны FM.
pulselib = pulseWaveformLibrary('SampleRate',fs, ... 'WaveformSpecification',{{@HyperbolicFM,prf,pw,bw,fcent}, ... {'LinearFM','PRF',prf,'PulseWidth',pw, ... 'SweepBandwidth',bw,'SweepDirection','Up',... 'SweepInterval','Positive'}});
Постройте комплексную гиперболическую форму волны FM.

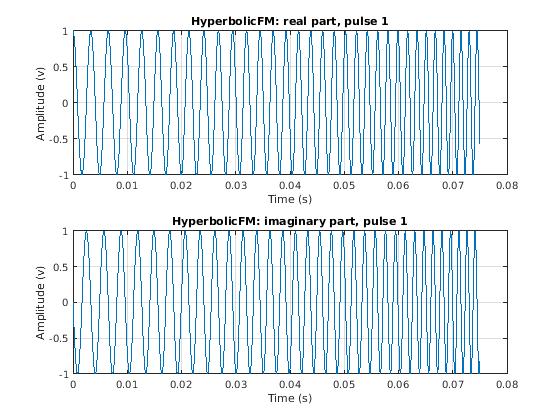

plot(pulselib,1,'PlotType','complex')
Задайте Гиперболическую функцию формы волны FM.
function y = HyperbolicFM(fs,prf,pw,bw,fcent) pri = 1/prf; t = [0:1/fs:pri]'; idx = find(t <= pw); fl = fcent - bw/2; fh = fcent + bw/2; y = zeros(size(t)); arg = 2*pi*fl*fh/bw*pw*log(1.0 - bw*t(idx)/fh/pw); y(idx) = exp(1i*arg); end
