Нарисуйте круги на Графике Смита

свернуть все на странице

Синтаксис

[hsm_out] = circle(rfcktobject,freq,type1,value1,....,typen,valuen,hsm1_out)
[hlines,hsm] = circle(rfcktobject,freq,type1,value1,....,typen,valuen,hsm_out)

Описание

пример

[hsm_out] = circle(rfcktobject,freq,type1,value1,....,typen,valuen,hsm1_out) рисует заданные круги на графике Смита, созданном с помощью smithplot функция. Синтаксис возвращает существующее smithplot указатель.

[hlines,hsm] = circle(rfcktobject,freq,type1,value1,....,typen,valuen,hsm_out) рисует заданные круги на графике Смита. Этот синтаксис возвращает векторные указатели объектов линии и указатели графика Смита.

Примеры

свернуть все

Скрипт Open Live Script

Создайте объект усилителя из default.s2p.

amp = read(rfckt.amplifier,'default.s2p');

Постройте шумовую фигуру усилителя использование на 1,9 ГГц графика Смита, созданного с помощью smithplot функция

fc = 1.9e9;
h = smithplot
h =
  smithplot with properties:

         Data: []
    Frequency: []

   Show all properties, methods

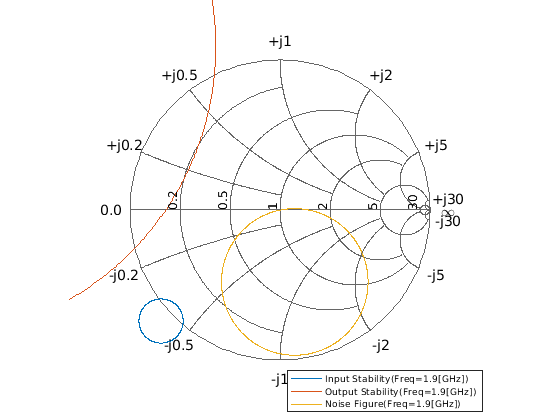

circle(amp,fc,'Stab','In','Stab','Out','NF',10.396,h);
legend('Location','SouthEast')

Входные параметры

свернуть все

RF Toolbox rfckt возражает в виде указателя на объект,

Одно интересное место частоты в виде скаляра в Гц.

Типы данных: double

Введите пары значения, задающие круги к графикам в виде вектора символов или строкового скаляра.

В следующей таблице перечислены поддерживаемые круговые опции типа:

typeОпределение
'Ga'Постоянная доступная степень получает круг
'Gp'Постоянный круг усиления рабочей мощности
'Stab'Круг устойчивости
'NF'Постоянный шумовой круг фигуры
'R'Постоянный круг сопротивления
'X'Постоянный круг реактивного сопротивления
'G'Постоянный круг проводимости
'B'Постоянный круг реактивной проводимости
'Gamma'Постоянный отражательный круг величины

В следующей таблице перечислены круговые опции значения:

valueОпределение
'Ga'Скаляр или вектор из усилений в дБ
'Gp'Скаляр или вектор из усилений в дБ
'Stab''in' или 'source' для круга устойчивости входа/источника; 'out' или 'load' для круга устойчивости выхода/загрузки
'NF'Скаляр или вектор из шумовых фигур в дБ
'R'Скаляр или вектор из нормированного сопротивления
'X'Скаляр или вектор из нормированного реактивного сопротивления
'G'Скаляр или вектор из нормированной проводимости
'B'Скаляр или вектор из нормированной реактивной проводимости
'Gamma'Скаляр или вектор из неотрицательной отражательной величины

Типы данных: char | string

Существующий указатель графика Смита создал использование smithplot функция в виде указателя на объект. Можно получить указатель на объект с помощью hsm1 = smithplot('gco').

Существующий график Смита обрабатывает в виде указателя на объект.

Выходные аргументы

свернуть все

Объекты линии для круговых технических требований, возвращенных как вектор из указателей линии.

График Смита, возвращенный как указатель на объект.

График Смита, созданный с помощью smithplot функция, возвращенная как указатель на объект.
