Найдите открытые промежуточные частоты (IFS) в многополосной архитектуре передатчика или приемника
Используйте OpenIF класс, чтобы анализировать шпоры и зоны без шпор в многополосном передатчике или приемнике. Эта информация помогает вам определить промежуточные частоты (IFS), которые не производят интерференцию в операционные полосы.
hif = OpenIF
hif = OpenIF(Name,Value)Name,Value парные аргументы.
hif = OpenIF(bandwidth)
IF Location — Местоположение IF'MixerOutput' (значение по умолчанию) | 'MixerInput'Местоположение IF в виде 'MixerOutput' или 'MixerInput'.
Установка IFLocation к 'MixerInput' задает преобразующий (передача) настройка, где один IF смешан до нескольких RFs. Следующий рисунок показывает это соглашение.
Установка IFLocation к 'MixerOutput' задает вниз преобразующий (получение) настройка, где несколько RFs смешаны вниз к одному IF. Следующий рисунок показывает это соглашение.
Установка IFLocation определяет доступные значения для injection аргумент addMixer функция.
Пример: 'IFLocation','MixerInput'
Пример: amplifier.IFLocation = 'MixerInput'
SpurFloor — Максимальное цилиндрическое значениеМаксимальная разница в величине между сигналом на уровне 0 дБн и продуктом интермодуляции, что OpenIF объект рассматривает шпору в виде скаляра в дБн.
Пример: 'SpurFloor',80
Пример: amplifier.SpurFloor = 80
IFBW — Полоса пропускания IF в масштабе всей системыПолоса пропускания IF в масштабе всей системы в виде скаляра в герц. Можно также установить это свойство с помощью дополнительного bandwidth входной параметр.
Пример: 'IFBW',80
Пример: amplifier.IFBW = 80
Настройте OpenIF возразите как многополосный приемник, добавьте три микшера в него и получите информацию о ее зонах без шпор.
Задайте OpenIF объект. Первый вход является полосой пропускания сигнала IF (50 МГц). 'IFLocation','MixerOutput' пара "имя-значение" задает вниз преобразующую настройку.
hif = OpenIF(50e6,'IFLocation','MixerOutput');
Задайте первый микшер с таблицей интермодуляции и добавьте его в объект OpenIF. Микшер 1 имеет частоту центра RF на уровне 2,4 ГГц, имеет полосу пропускания RF 100 МГц и использует инжекцию низкой стороны.
IMT1 = [99 00 21 17 26; ... 11 00 29 29 63; ... 60 48 70 65 41; ... 90 89 74 68 87; ... 99 99 95 99 99]; addMixer(hif,IMT1,2.4e9,100e6,'low');
Микшер 2 имеет частоту центра RF на уровне 3,7 ГГц, имеет полосу пропускания 150 МГц и использует инжекцию низкой стороны.
IMT2 = [99 00 09 12 15; ... 20 00 26 31 48; ... 55 70 51 70 53; ... 85 90 60 70 94; ... 96 95 94 93 92]; addMixer(hif,IMT2,3.7e9,150e6,'low');
Микшер 3 имеет частоту центра RF на уровне 5 ГГц, имеет полосу пропускания 200 МГц и использует инжекцию низкой стороны.
IMT3 = [99 00 15 23 36; ... 10 00 34 27 59; ... 67 61 56 59 68; ... 97 82 81 60 77; ... 99 99 99 99 96]; addMixer(hif,IMT3,5e9,200e6,'low');
Многополосный приемник полностью задан и готов к анализу цилиндрической свободной зоны. Используйте report метод, чтобы анализировать и отобразить цилиндрическую и зональную информацию без шпор в командной строке. Метод также возвращает информацию о микшерах в приемнике.
hif.report
Intermediate Frequency (IF) Planner
IF Location: MixerOutput
-- MIXER 1 --
RF Center Frequency: 2.4 GHz
RF Bandwidth: 100 MHz
IF Bandwidth: 50 MHz
MixerType: low
Intermodulation Table: 99 0 21 17 26
11 0 29 29 63
60 48 70 65 41
90 89 74 68 87
99 99 95 99 99
-- MIXER 2 --
RF Center Frequency: 3.7 GHz
RF Bandwidth: 150 MHz
IF Bandwidth: 50 MHz
MixerType: low
Intermodulation Table: 99 0 9 12 15
20 0 26 31 48
55 70 51 70 53
85 90 60 70 94
96 95 94 93 92
-- MIXER 3 --
RF Center Frequency: 5 GHz
RF Bandwidth: 200 MHz
IF Bandwidth: 50 MHz
MixerType: low
Intermodulation Table: 99 0 15 23 36
10 0 34 27 59
67 61 56 59 68
97 82 81 60 77
99 99 99 99 96
Spur-Free Zones:
350.00 - 430.00 MHz
530.00 - 556.25 MHz
643.75 - 655.00 MHz
1.38 - 1.41 GHz
2.10 - 2.17 GHz
2.28 - 2.29 GHz

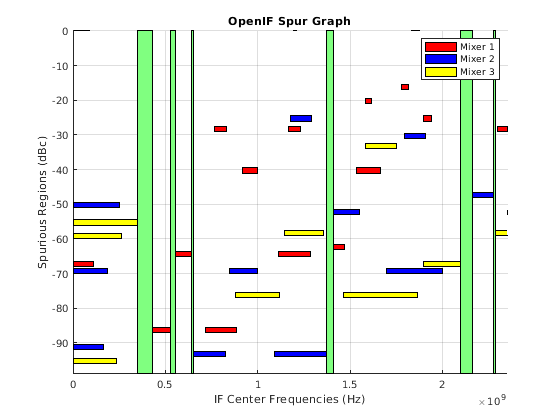

Используйте show метод, чтобы анализировать приемник и произвести интерактивный цилиндрический график. Генерация цилиндрического графика является удобным способом обобщить результаты анализа графически.
figure; hif.show
