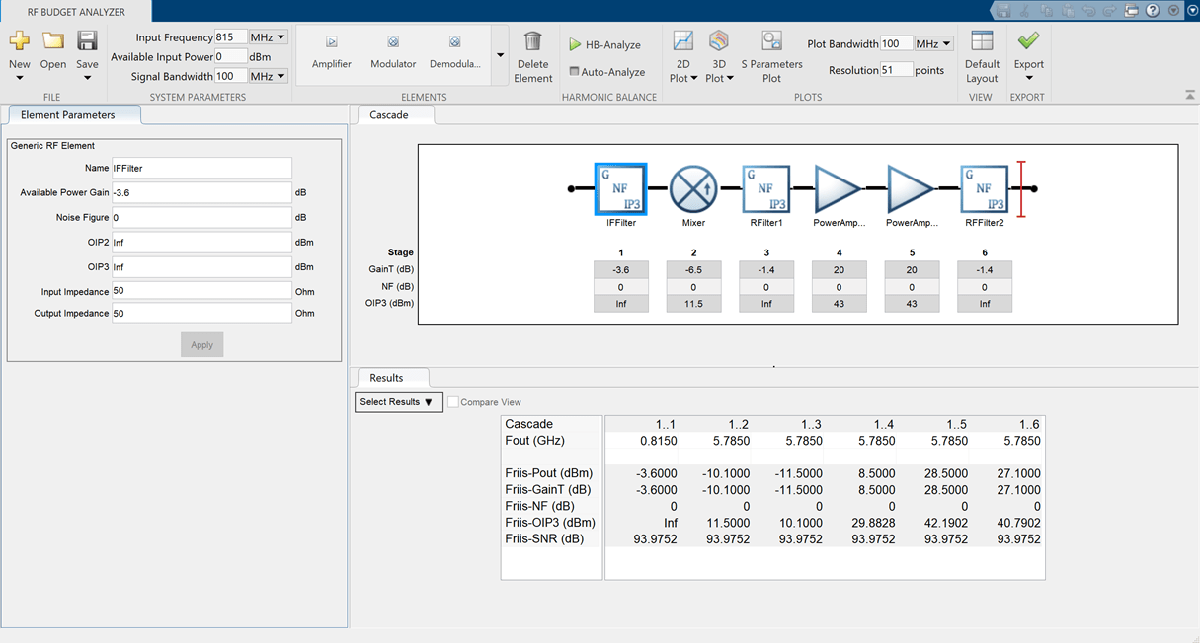

Проектируйте и анализируйте передатчик RF с помощью приложения RF Budget Analyzer.

Введите rfBudgetAnalyzer открыть приложение.

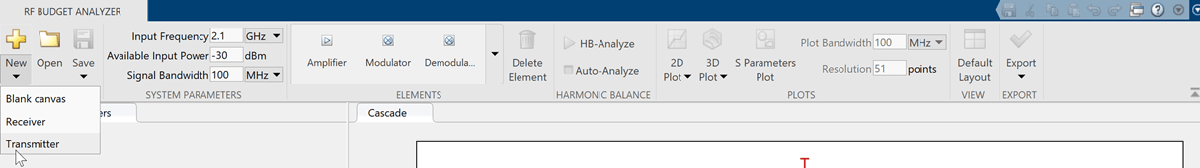

Используйте шаблон Transmitter, чтобы создать основной передатчик.

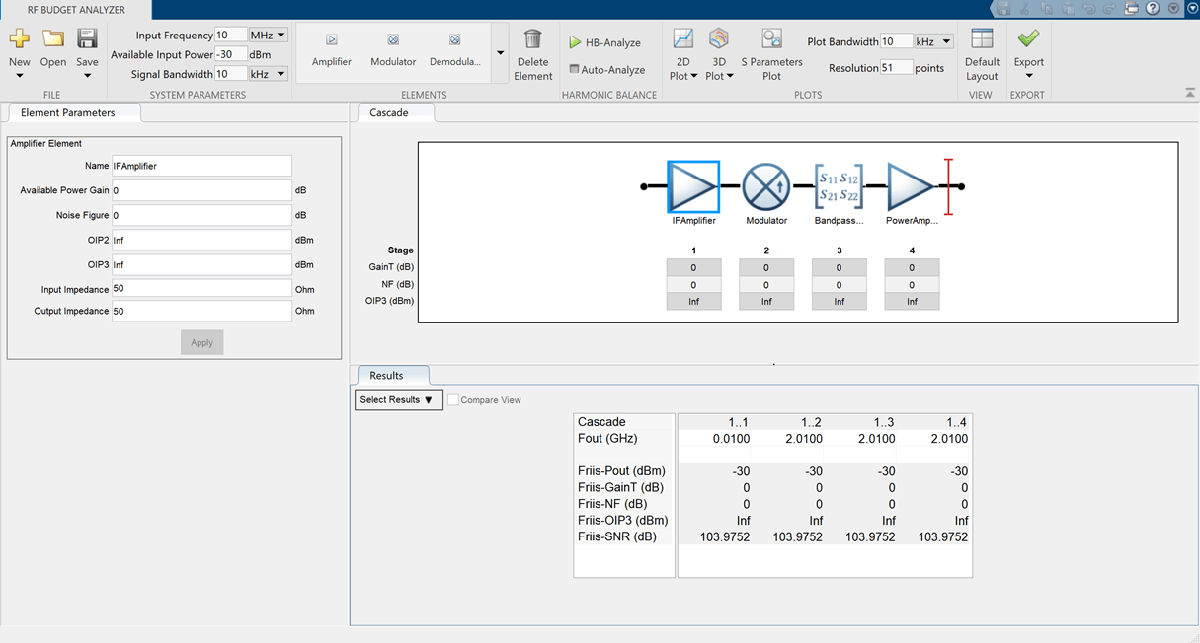

Шаблон передатчика отображен можно следующим образом.

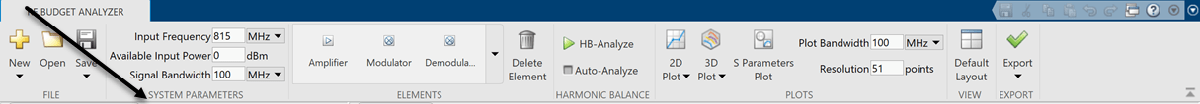

В Системных параметрах задайте требования передатчика RF:

Нажмите the IFAmplifier в холсте проекта. Удалите его с помощью кнопки Delete Element на панели инструментов.

Добавьте Типовой элемент вместо IFAmplifier использование панели инструментов. В панели Параметров Элемента задайте:

Кликните по элементу Модулятора. В панели Параметров Элемента задайте:

Удалите элемент S-параметров под названием BandpassFilter. Добавьте Типовой элемент. В панели Параметров Элемента задайте:

Выберите PowerAmplifier элемент и в панели Параметров Элемента, задайте:

Добавьте другой элемент Усилителя с помощью панели инструментов. В панели Параметров Элемента задайте:

Добавьте другой Типовой элемент. В панели Параметров Элемента задайте:

Сохраните систему. Приложение сохраняет систему в файле MAT.

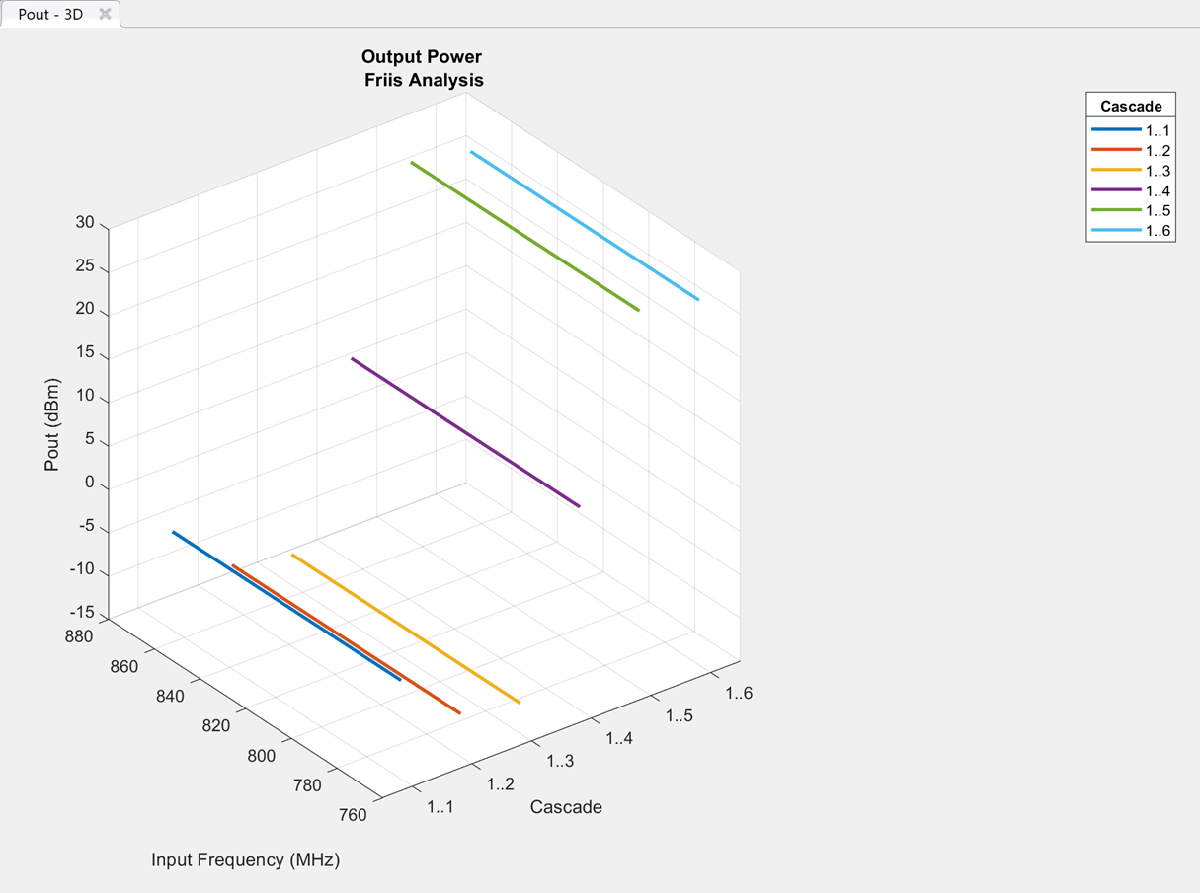

Постройте выходную мощность передатчика с помощью 3D кнопки Plot. Выберите 3D График и choose Output Power - Pout.

Этот пример использует проект передатчика RF из Системного Аналитического примера Передатчика RF.

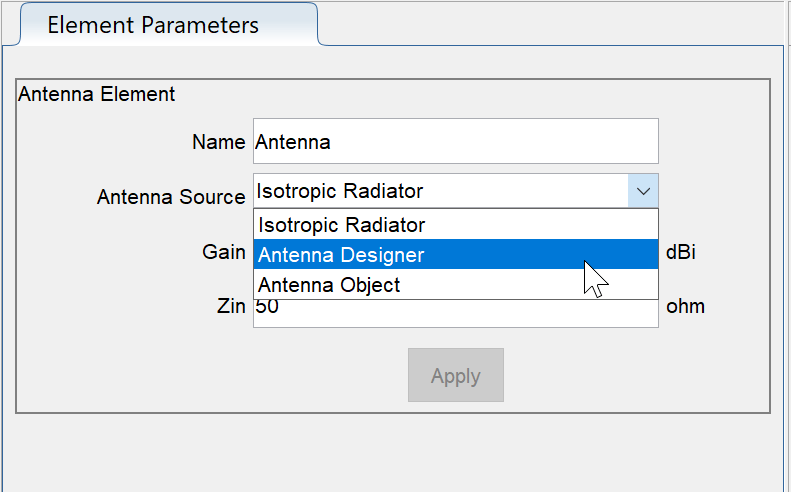

Последуйте Системному Аналитическому примеру Передатчика RF, чтобы спроектировать передатчик RF. Выберите антенный элемент из раздела Elements и добавьте элемент в конце этого передатчика RF. В панели Параметров Элемента выберите Antenna Designer из Источника Антенны выпадающий список.

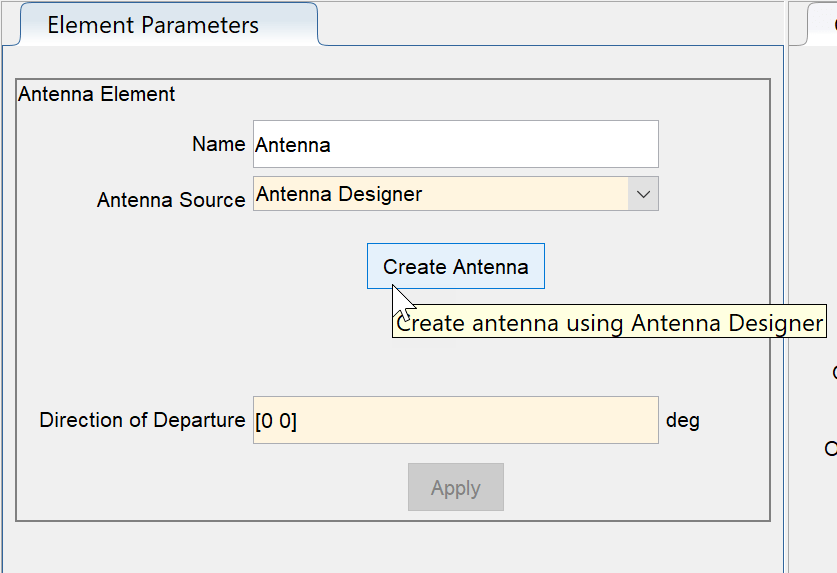

Нажмите Create Antenna в панели Параметров Элемента.

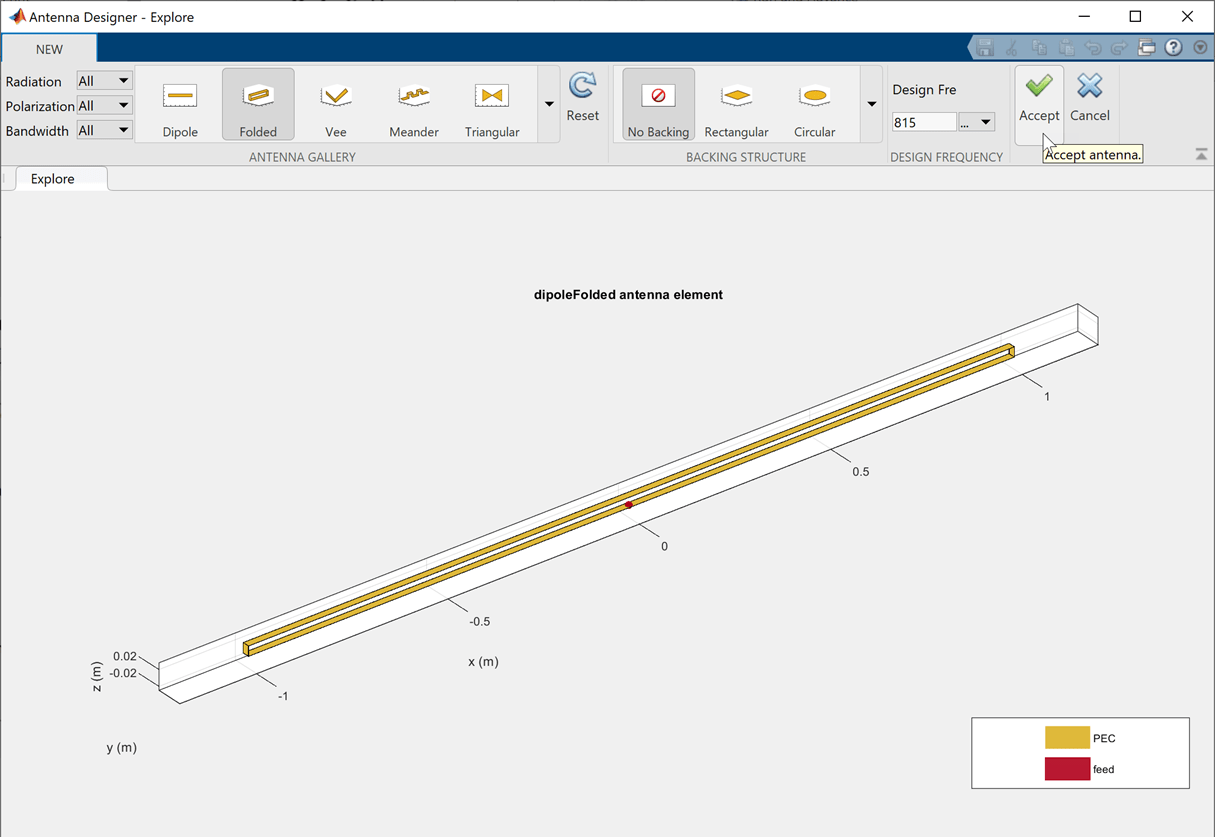

Приложение Antenna Designer открывается. Нажмите New, чтобы исследовать библиотеку антенны. Этот пример использует dipoleFolded антенный элемент с центральной частотой 815 МГц. Для этого выберите Folded элемент из галереи Antenna, Частоты Проекта набора к 815 МГц, и нажимает кнопку Принять.

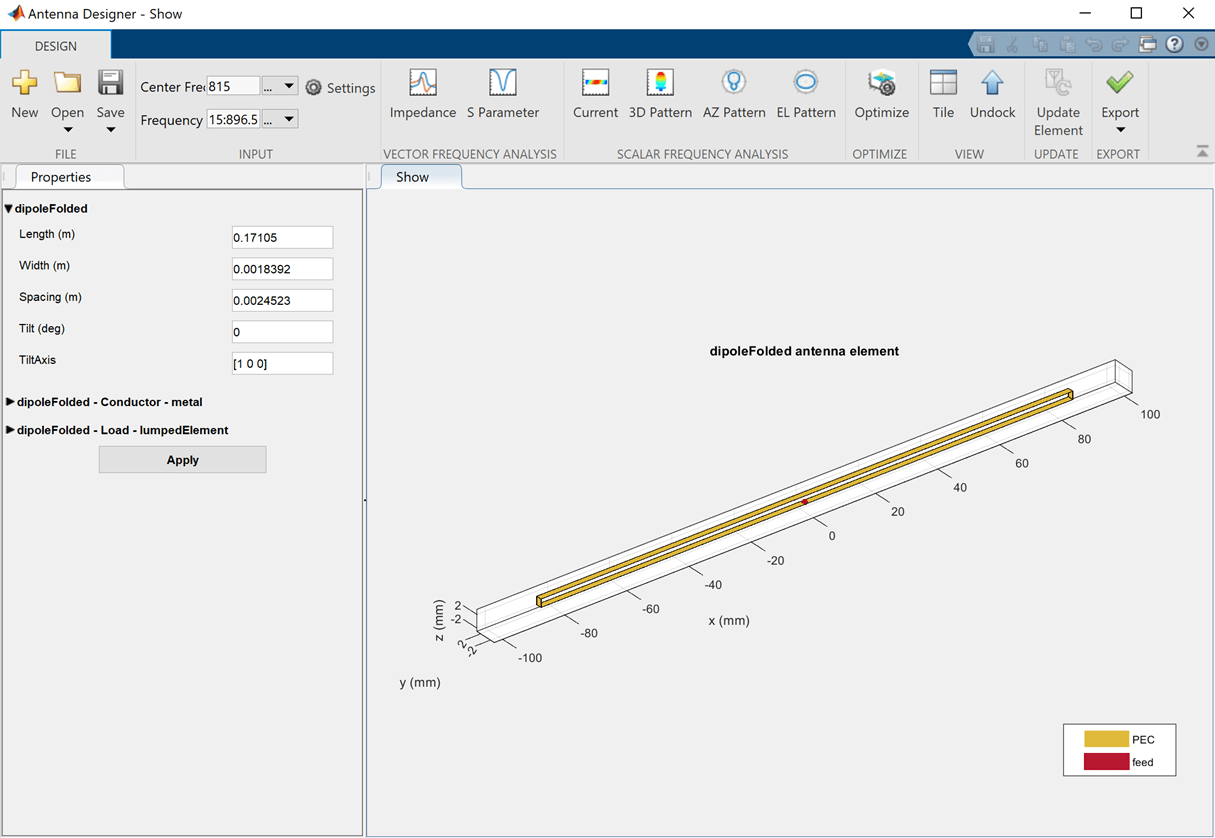

Обновленная антенна показывает в окне.

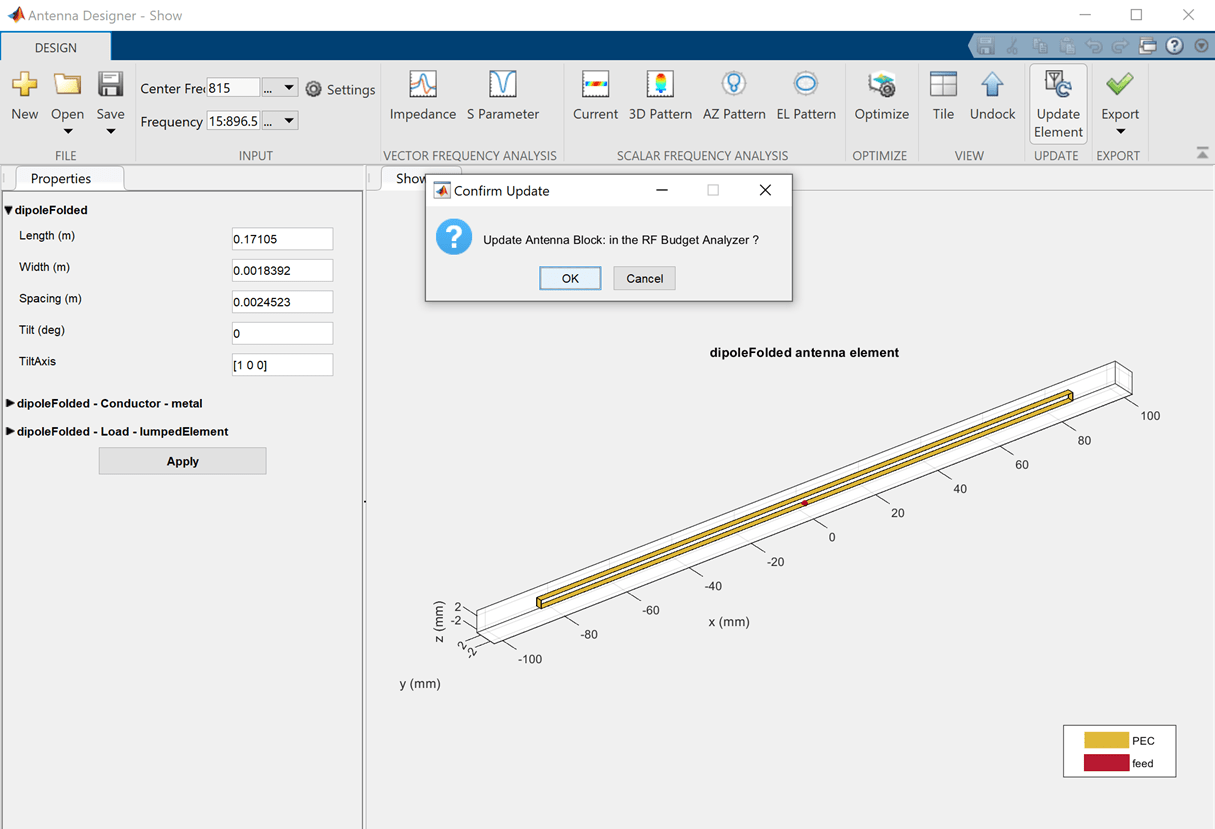

Нажмите Update Element, чтобы обновить Antenna элемент в приложении RF Budget Analyzer. Нажмите ОК в диалоговом окне Confirm Update.

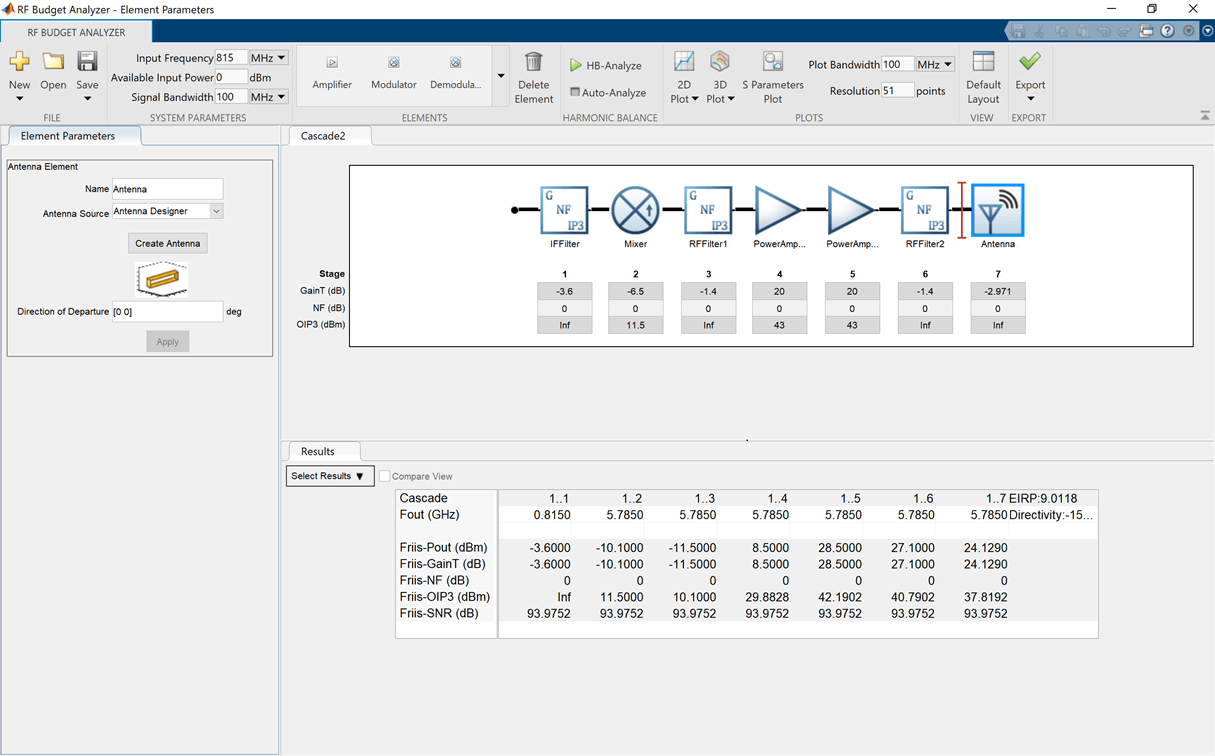

Окно приложения Antenna Designer закрывается и Antenna элемент обновляется в приложении RF Budget Analyzer. Панель Результатов автоматически обновляется для анализа Friis с EIRP и Directivity из Antenna элемент.

Проектируйте и анализируйте приемник RF с помощью приложения RF Budget Analyzer.

Введите rfBudgetAnalyzer открыть приложение.

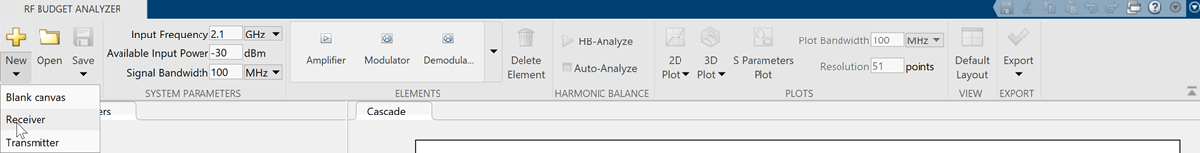

Используйте опцию шаблона Receiver, чтобы создать основной приемник.

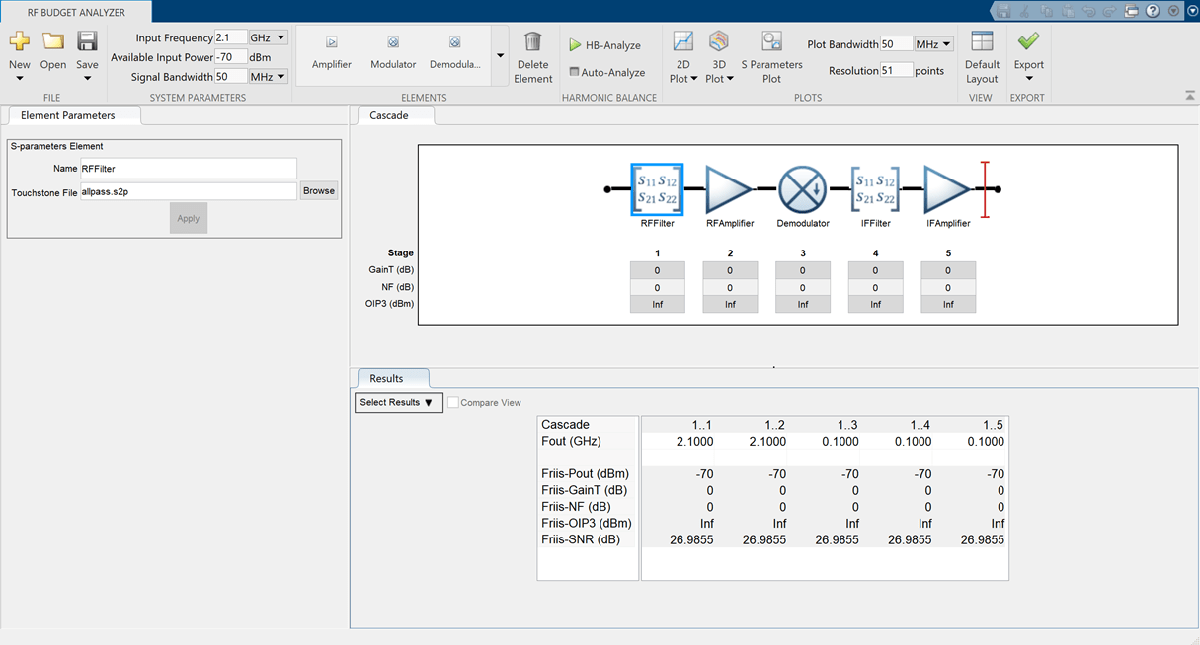

Шаблон приемника отображен можно следующим образом:

В Системных параметрах задайте требования приемника RF:

Нажмите RFFilter в холсте проекта. Этот RFFilter элемент S-параметров. Это принимает файл Touchstone® в типе файла S2P. Обновите панель параметров Элемента можно следующим образом:

Нажмите the RFAmplifier элемент. В панели Параметров Элемента задайте требования элемента:

Добавьте другой элемент Усилителя с помощью панели инструментов. В панели Параметров Элемента задайте требования элемента:

Добавьте Типовой элемент. В панели Параметров Элемента задайте требования элемента:

Нажмите Demodulator элемент. В панели Параметров Элемента задайте требования элемента:

Удалите IFFilter, Элемент S-параметров. Добавьте Типовой элемент в его месте. В панели Параметров Элемента задайте требования элемента:

Нажмите IFAmplifier элемент. В панели Параметров Элемента задайте требования элемента:

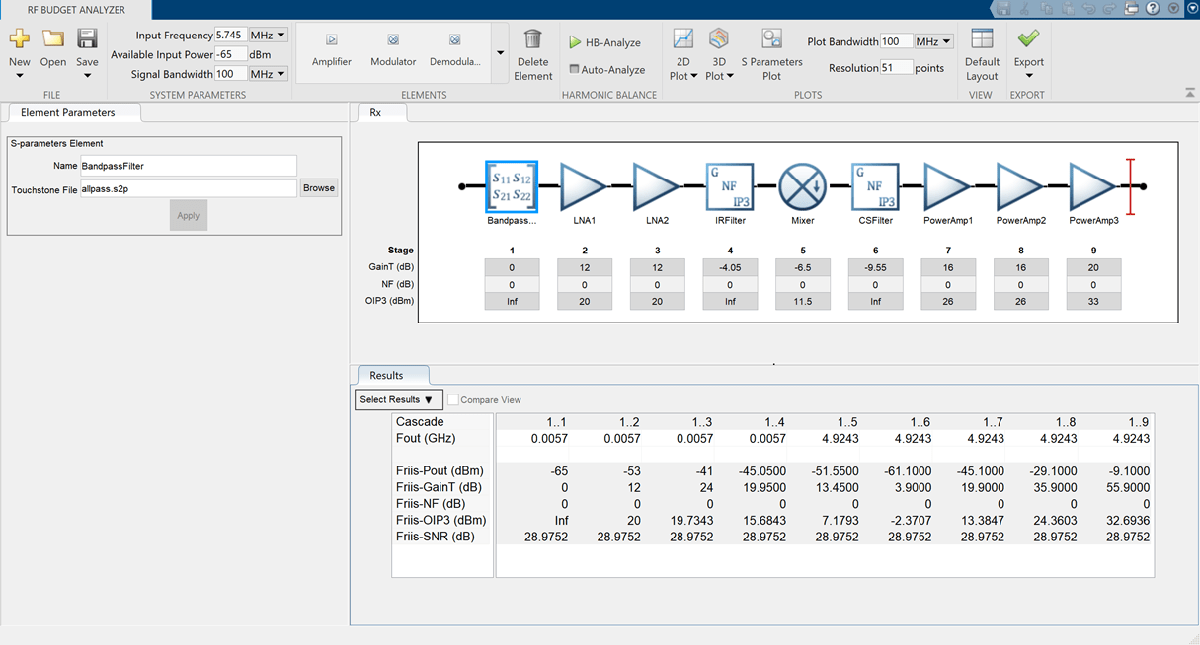

Добавьте еще два элемента Усилителя. Для каждого элемента, в панелях Параметров Элемента задают требования элемента:

Сохраните систему. Приложение сохраняет систему в файле MAT.

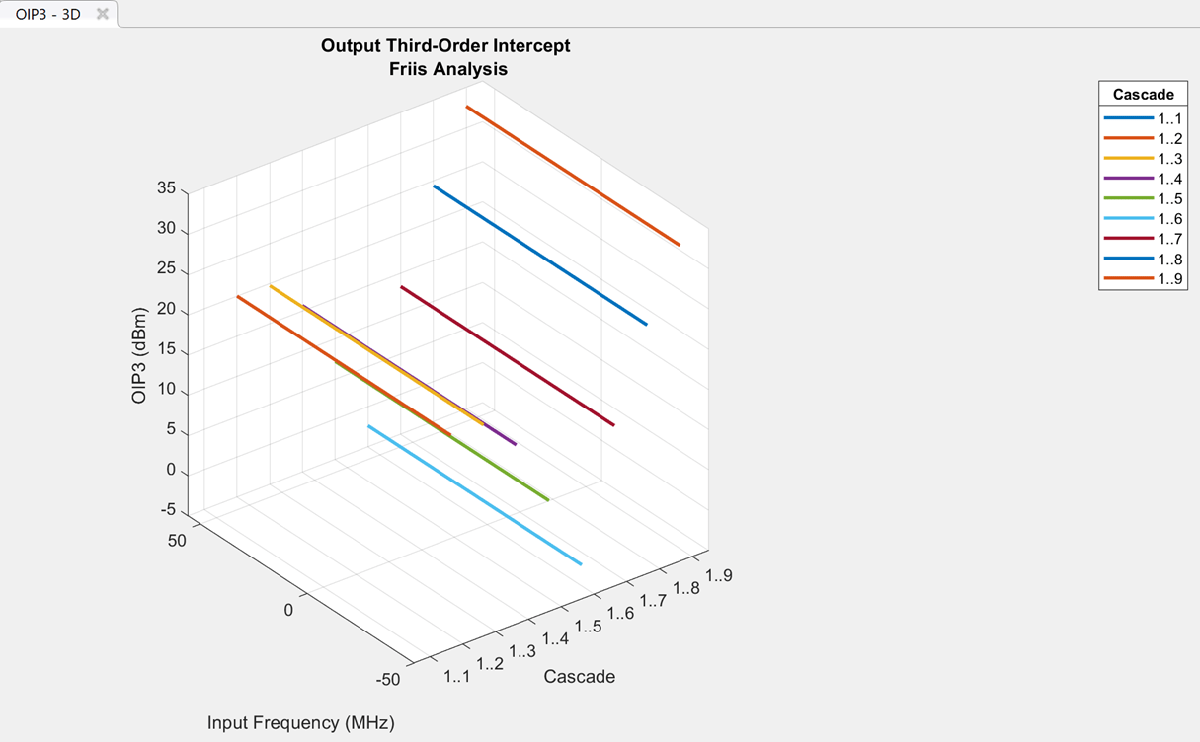

Постройте выход OIP3 приемника с помощью 3D кнопки Plot. Нажмите 3D кнопку Plot и выберите Output Third-Order Intercept Point - OIP3.

Создайте усилитель с усилением 4 дБ.

a = amplifier('Gain',4);

Создайте модулятор с OIP3 13 dBm.

m = modulator('OIP3',13);

Создайте nport использование passive.s2p.

n = nport('passive.s2p');

Создайте элемент RF с усилением 10 дБ.

r = rfelement('Gain',10);

Вычислите rfbudget из серии элементов RF на входной частоте 2,1 ГГц, доступной входной мощности-30 dBm и полосе пропускания 10 МГц.

b = rfbudget([a m r n],2.1e9,-30,10e6);

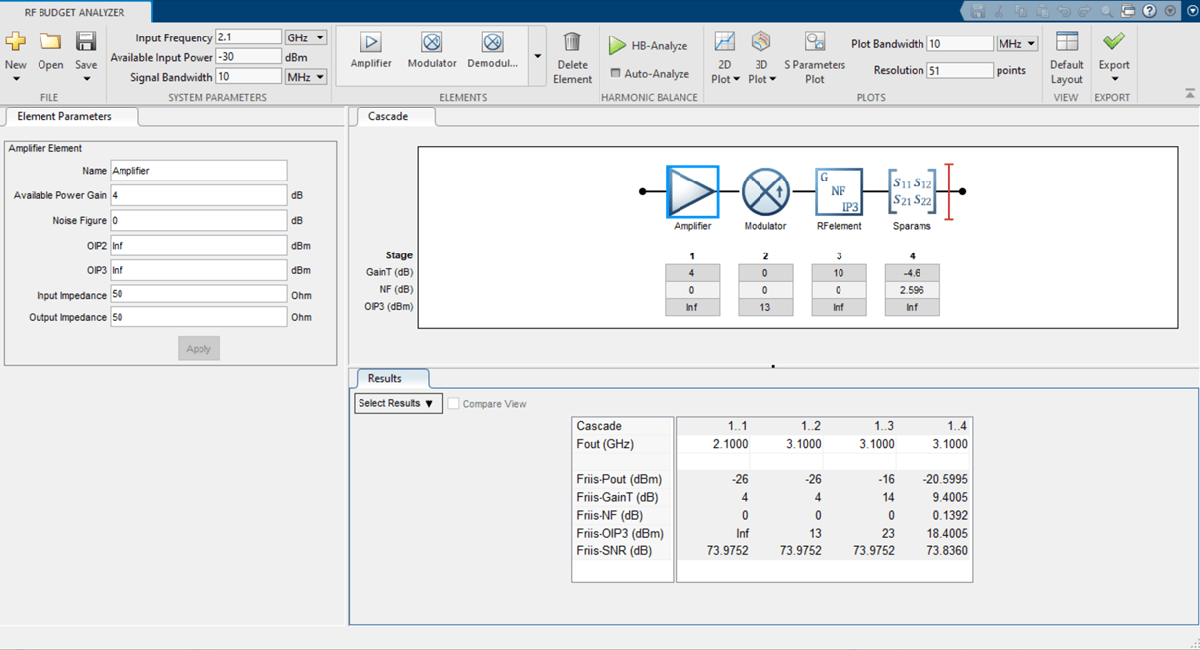

Запустите эту команду в командном окне, чтобы открыть систему в приложении RF Budget Analyzer.

show(b)

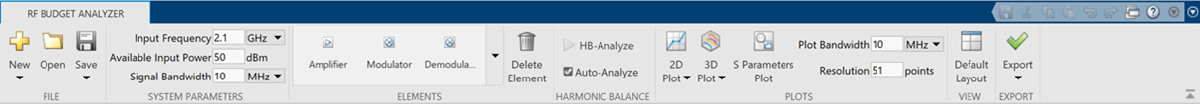

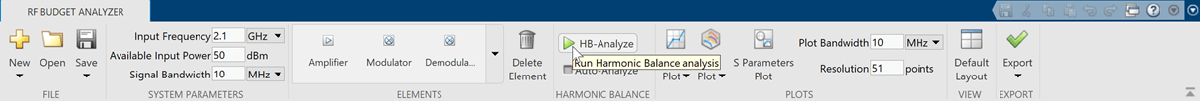

Установите значение OIP2 Amplifier к 60 dBm использование Параметров Элементов разделяют на области и выбирают Apply. В разделе System Parameters, набор Доступная Входная мощность к 50 dBm и гармоника запуска балансируют анализ с помощью кнопки HB - Analyze.

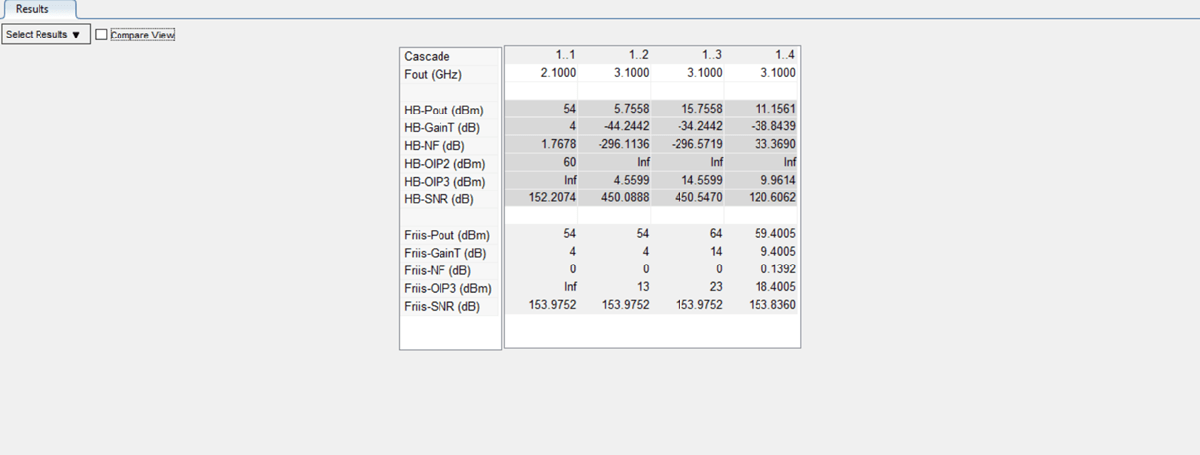

Результаты отображены как показано ниже.

Установите флажок Auto-Analyze, чтобы автоматически повторно вычислить гармонические аналитические вычисления баланса.

Установите значение OIP2 RFelement как 50 dBm использование Параметров Элементов разделяют на области и выбирают Apply.

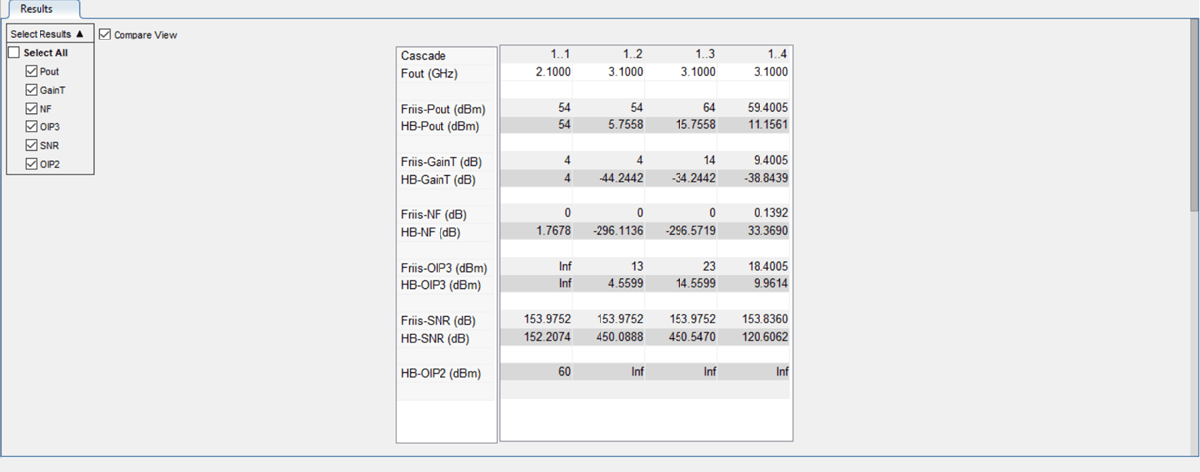

Установите флажок Compare View в панели Результатов, чтобы сравнить расчетный Friis и гармонические результаты решателя баланса. Можно использовать, Выбирать Results, выпадающий из панели Результатов, чтобы отфильтровать результаты и выдержать сравнение между Friis и гармоническим решателем баланса.

Спроектируйте входную сеть соответствия для усилителя 2D этапа с помощью элемента Линии электропередачи в приложении RF Budget Analyzer.

Введите rfBudgetAnalyzer открыть приложение.

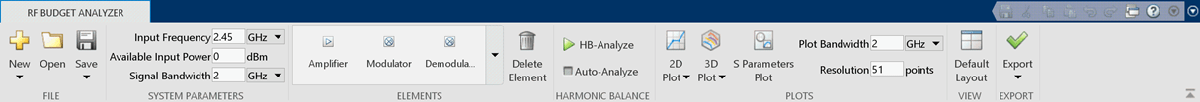

В Системных параметрах задайте требования:

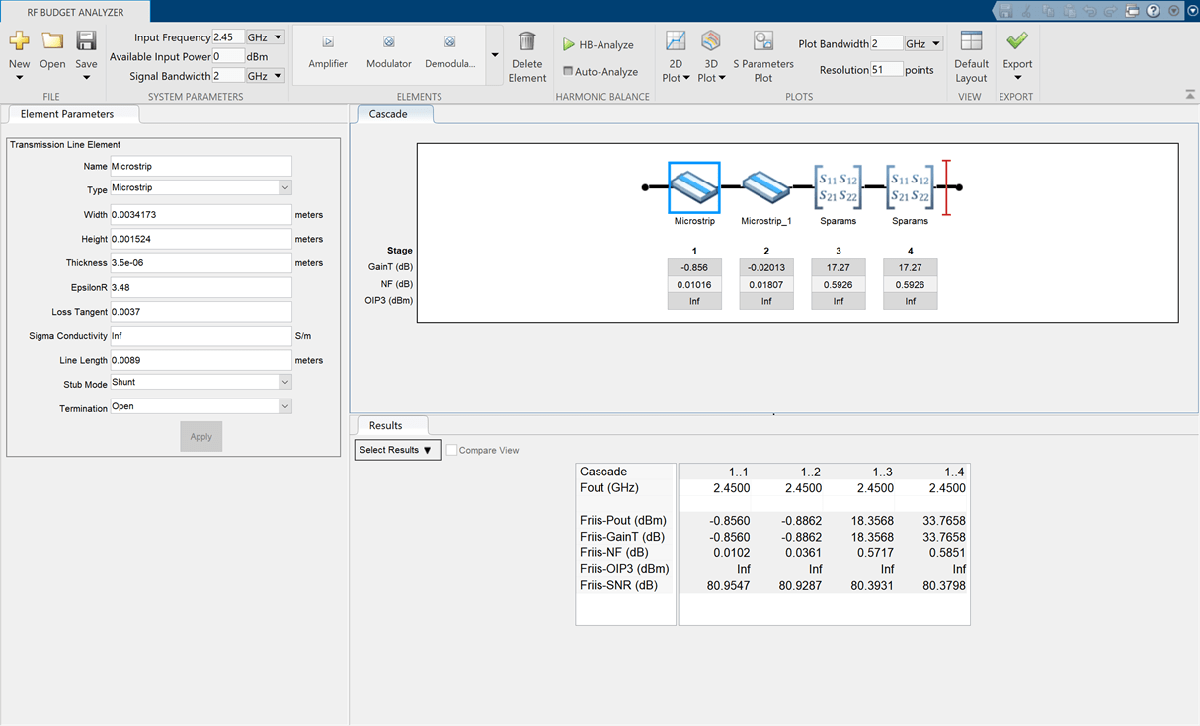

Добавьте два элемента Линии электропередачи. В панели Параметров Элемента задайте:

Добавьте два элемента S-параметров. В панели Параметров Элемента задайте:

Загрузите файл Touchstone® (f551432p.s2p) к элементам S-параметров, обеспеченным в этом примере и, выбирают Apply.

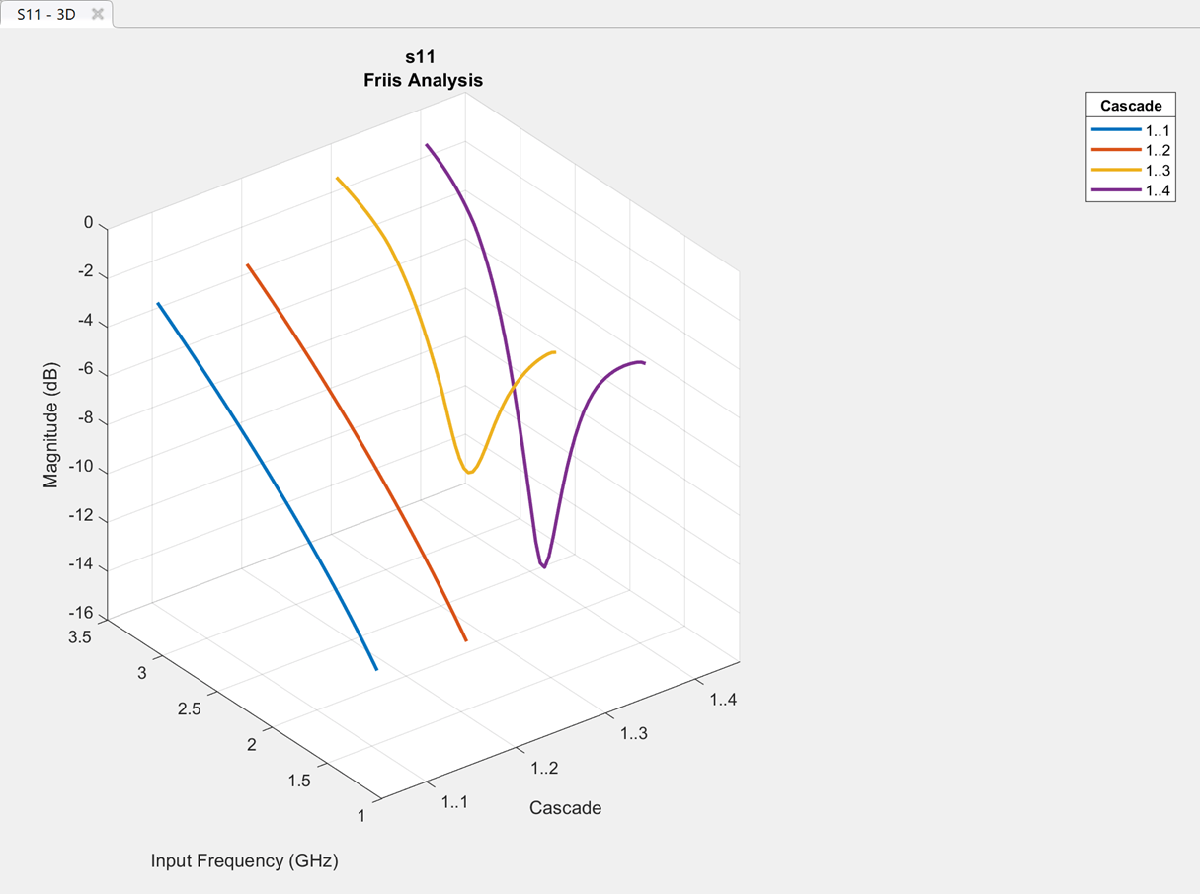

Постройте входной коэффициент отражения системы с помощью 3D кнопки Plot. Нажмите 3D кнопку Plot, выберите S-Parameters и выберите S11.

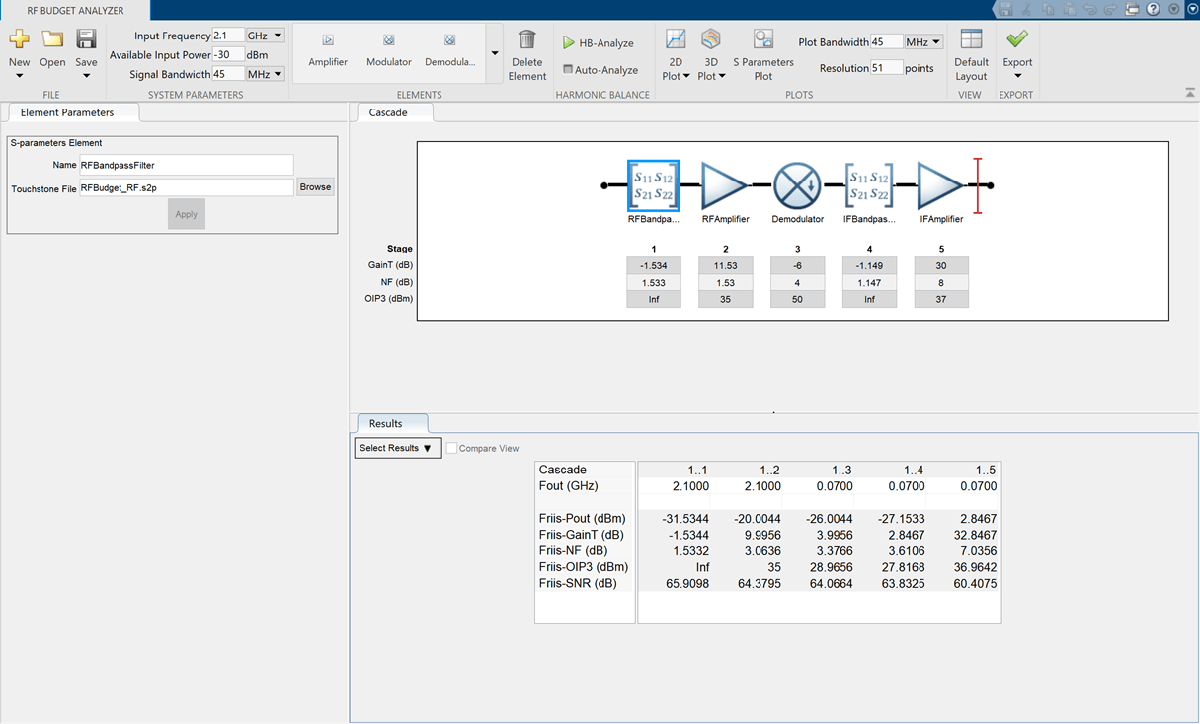

Спроектируйте систему RF и постройте S-параметры, выходную мощность и усиление преобразователя с помощью приложения RF Budget Analyzer.

Введите rfBudgetAnalyzer открыть приложение.

В Системных параметрах задайте требования:

Добавьте элемент S-параметров. В Параметрах Элемента задайте:

Загрузите файл Touchstone® (RFBudget_RF.s2p) к элементу S-параметров, обеспеченному в этом примере и, выбирают Apply.

Добавьте элемент Усилителя. В Параметрах Элемента задайте:

Добавьте элемент Демодулятора. В Параметрах Элемента задайте:

Добавьте другой элемент S-параметров. В Параметрах Элемента задайте:

Загрузите файл Пробного камня (RFBudget_IF.s2p) к элементу S-параметров, обеспеченному в этом примере и, выбирают Apply.

Добавьте другой элемент Усилителя. В Параметрах Элемента задайте:

Сохраните систему. Приложение сохраняет систему в файле MAT.

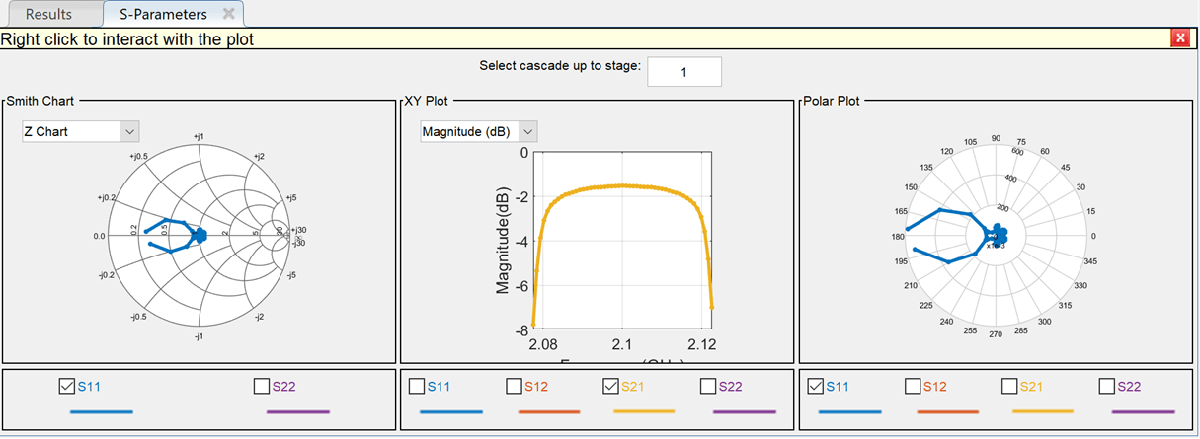

Нажмите кнопку S-Parameters Plot. Это позволяет вам строить график Smith®, полярный график, величину, фазу и действительные, и мнимые части S-параметров Системы RF и по этапам.

Установите полосу пропускания графика на 75 и разрешение 250 под разделом Plots.

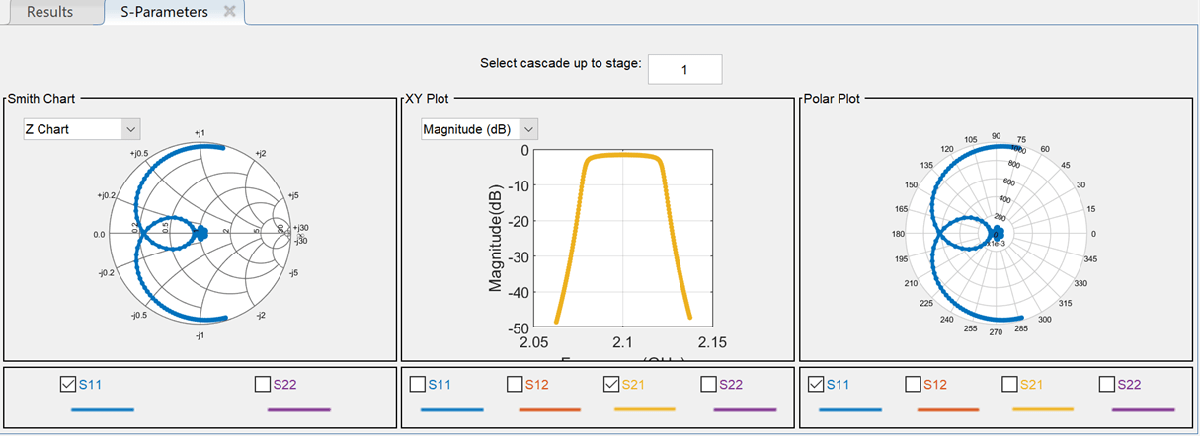

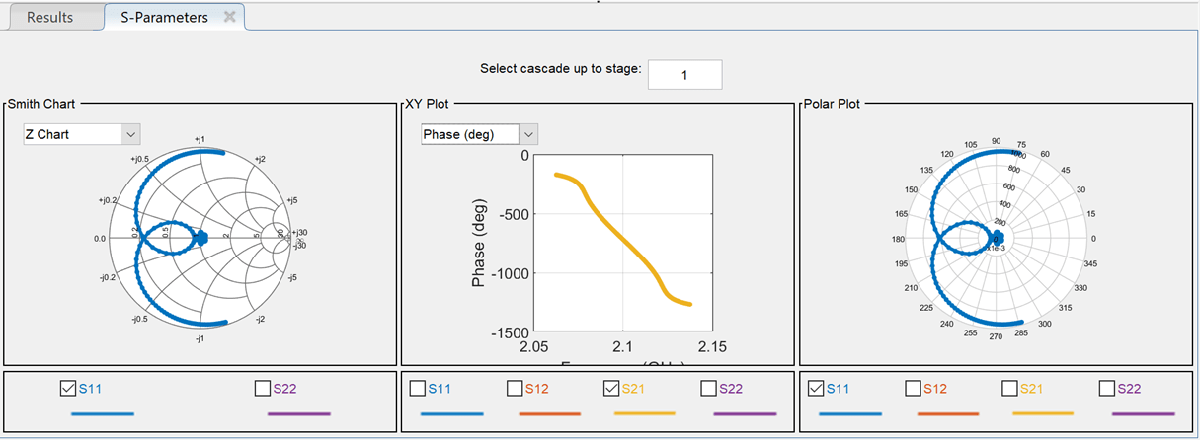

Данные S-параметров отображены можно следующим образом.

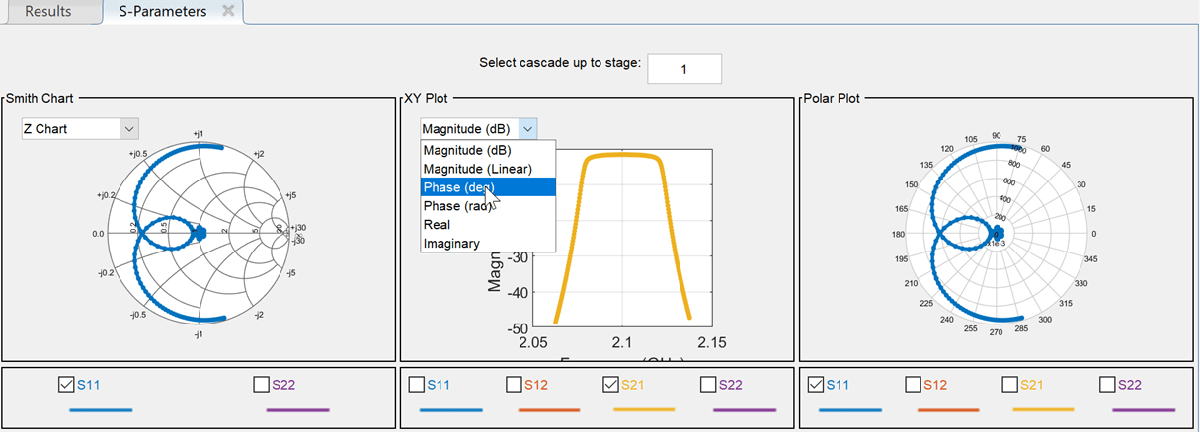

Выберите Phase (deg) в выпадающем меню Графика XY в S-параметрах разделяют на области, чтобы построить фазу S21.

График фазы отображен как показано.

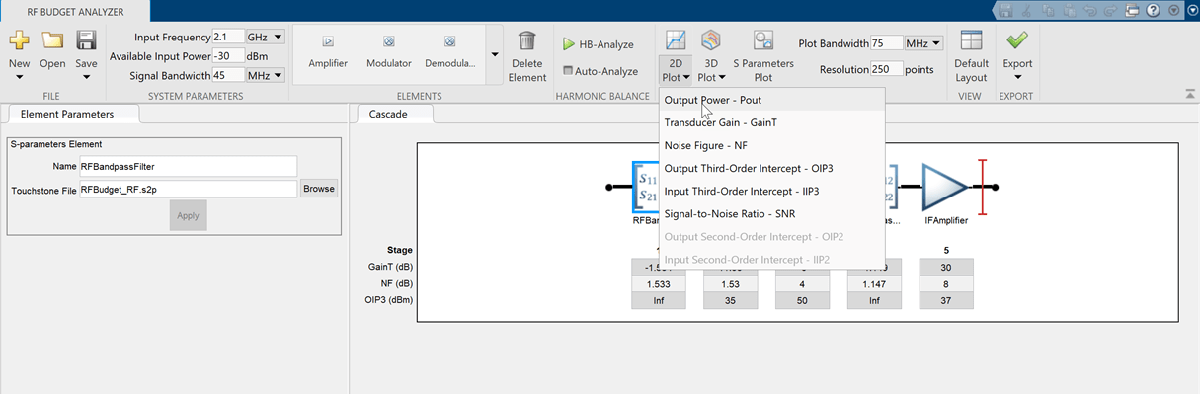

Постройте выходную мощность системы RF с помощью 2D кнопки Plot. Нажмите 2D кнопку Plot и выберите Output Power - Pout.

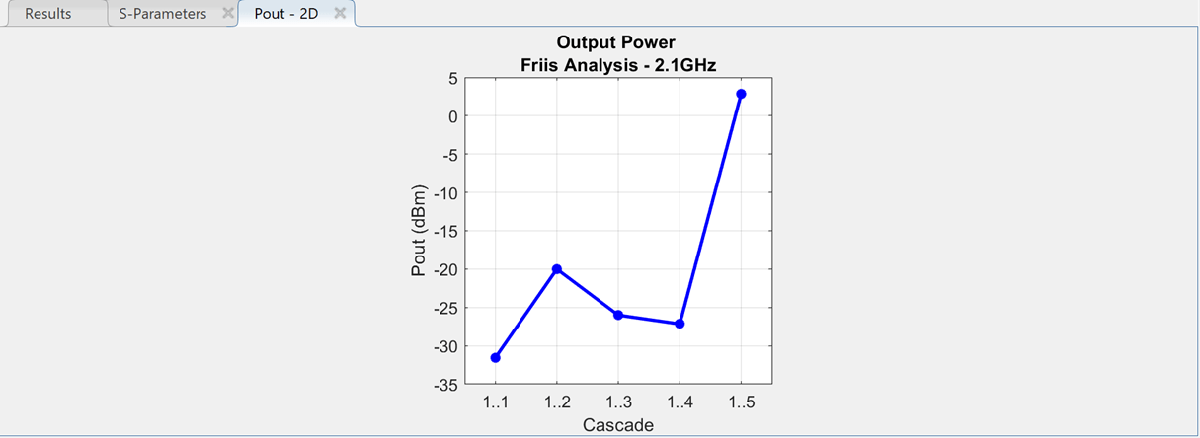

2D выходная мощность отображена.

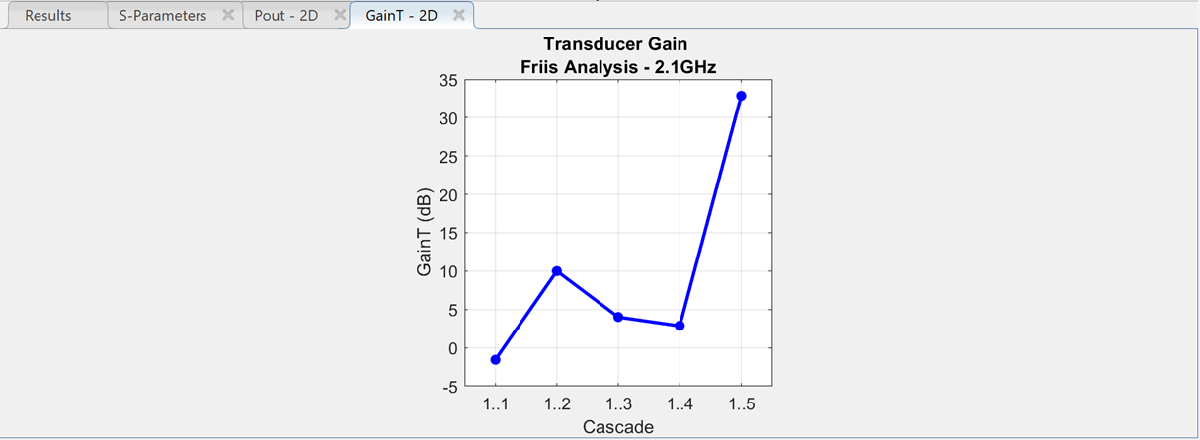

Постройте усиление преобразователя системы RF с помощью 2D кнопки Plot. Нажмите 2D кнопку Plot и выберите Transducer Gain - GainT.
