save_system

Сохраните модель RF Blockset, созданную с помощью rfsystem

свернуть все на странице

    Синтаксис

    filename = save_system(rfs)
    filename = save_system(rfs,newrfs)

    Описание

    пример

    filename = save_system(rfs) сохраняет созданное использование модели RF Blockset™ rfsystem Система object™ rfs .

    filename = save_system(rfs,newrfs) сохраняет модель в новый файл, newrfs.

    Примеры

    свернуть все

    Этот пример использует:

    Открыть скрипт

    Создайте полосу пропускания пятого порядка фильтр RF и усилитель с усилением 3 дБ.

    f1 = rffilter('ResponseType','Bandpass','FilterOrder',5,'PassbandFrequency',[4.85 5.15]*1e9);
a1 = amplifier('Gain',3,'NF',1.53,'OIP3',35);

    Создайте rfbudget объект с помощью элементов на входной частоте 5 GHz, доступная входная мощность -30 dBm и полоса пропускания 200 МГц.

    rfb = rfbudget([f1 a1],5e9,-30,200e6);

    Создайте систему RF с помощью rfbudget возразите и назовите модель RF Blockset.

    rfs = rfsystem(rfb,'ModelName','RFSystem');

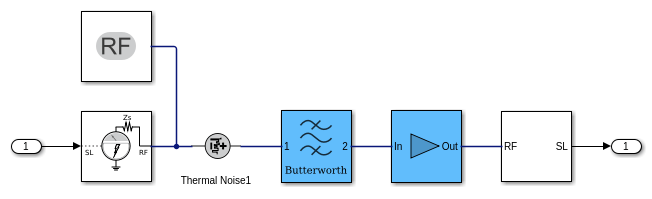

    Откройте модель RF Blockset.

    open_system(rfs)

    Сохраните и закройте модель RF Blockset.

    save_system(rfs);
close_system(rfs)

    Входные параметры

    свернуть все

    Система RF в виде rfsystem объект

    Файл, чтобы сохранить в в виде вектора символов или строкового скаляра. Можно задать имя модели в текущей папке или имени полного пути, с или без расширения.

    Пример: save_system(rfs,'mysystem2')

    Выходные аргументы

    свернуть все

    Имя сохраненного файла, возвращенного как вектор символов или массив ячеек из символьных векторов.

    Смотрите также

    | | |

    Введенный в R2021a
