stepresp

Ответ неродной сигнала для рационального объекта и rationalfit функциональный объект

Синтаксис

[outputsignal,tout] = stepresp(h,ts,n,trise)

Описание

[outputsignal,tout] = stepresp(h,ts,n,trise) вычисляет ответ области времени объекта рациональной функции, h, к шагу сигнализируют на основе количества отсчетов, n и время нарастания, trise.

Примеры

свернуть все

Вычислите переходной процесс

Скрипт Open Live Script

Вычислите переходной процесс объекта рациональной функции из файла passive.s2p. Считайте passive.s2p.

S = sparameters('passive.s2p');
freq = S.Frequencies;

Получите S11 и преобразуйте в передаточную функцию TDR.

s11 = rfparam(S,1,1);
Vin = 1;
tdrfreqdata = Vin*(s11+1)/2;

Подгонка к объекту рациональной функции.

tdrfit = rationalfit(freq,tdrfreqdata);

Задайте параметры для сигнала шага. Задайте параметры для сигнала шага

Ts = 1.0e-11;
N = 10000;
Trise = 1.0e-10;

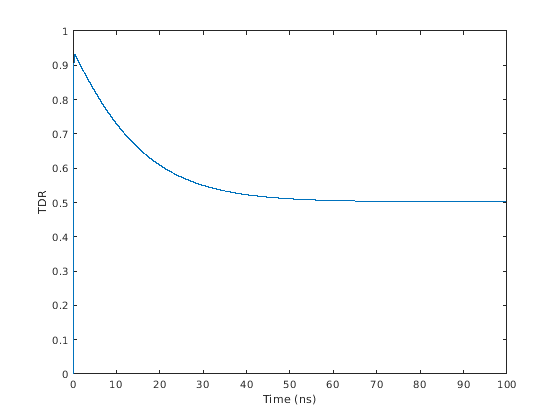

Вычислите переходной процесс для TDR и постройте его

[tdr,t1] = stepresp(tdrfit,Ts,N,Trise);
figure
plot(t1*1e9,tdr)
ylabel('TDR')
xlabel('Time (ns)')

Figure contains an axes object. The axes object contains an object of type line.

Входные параметры

свернуть все

`h` — Объект рациональной функции
`rationalfit` указатель на объект

Объект рациональной функции в виде a rationalfit указатель на объект.

Пример:

Типы данных: double
Поддержка комплексного числа: Да

`ts` — Шаг расчета входного сигнала
положительное скалярное целое число

Шаг расчета входного сигнала в виде положительного скалярного целого числа в секундах.

Пример:

Типы данных: double

`n` — Количество отсчетов
положительное скалярное целое число

Количество отсчетов в виде положительного скалярного целого числа.

Пример:

Типы данных: double

`trise` — Время, потраченное для шага, сигнализирует, чтобы достигнуть максимального значения
положительное скалярное целое число

Время, потраченное для шага, сигнализирует, чтобы достигнуть максимального значения в виде положительного скалярного целого числа в секундах.

Пример:

Типы данных: double

Выходные аргументы

свернуть все

`outputsignal` — Выходной сигнал
(значение по умолчанию) |

Выходной сигнал,

Пример:

Типы данных: double
Поддержка комплексного числа: Да

`tout` — Шаг расчета выходного сигнала
положительное скалярное целое число

Шаг расчета выходного сигнала, возвращенного как положительное скалярное целое число в секундах.

Пример:

Типы данных: double

Больше о

свернуть все

Уравнение сигнала шага

RF Toolbox™ использует следующее уравнение для для сигнала шага:

${\begin{cases} U (k t_{s}) = k t_{s} / t_{r i s e}, \\ U (k t_{s}) = 1, \end{cases} \begin{matrix} 0 \leq k < (t_{r i s e} / t_{s}) \\ (t_{r i s e} / t_{s}) \leq k \leq N \end{matrix}$

Следующая фигура иллюстрирует конструкцию этого сигнала.

Введен в R2010a
