DielectricCatalog

Каталог диэлектрических материалов

свернуть все на странице

Синтаксис

dc = DielectricCatalog

Описание

пример

dc = DielectricCatalog создает указатель на объект для диэлектрического каталога.

  • Чтобы открыть диэлектрический каталог, использовать open(dc)

  • Чтобы знать свойства диэлектрического материала из диэлектрического каталога, использовать s = find(dc,name).

Примеры

свернуть все

Скрипт Open Live Script

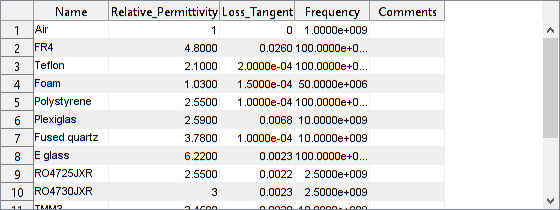

Откройте диэлектрический каталог.

dc = DielectricCatalog;
open(dc)

Перечислите свойства диэлектрической подложки Foam.

s = find(dc,'Foam')
s = struct with fields:
                     Name: 'Foam'
    Relative_Permittivity: 1.0300
             Loss_Tangent: 1.5000e-04
                Frequency: 50000000
                 Comments: ''

Используйте подложку Foam в компланарном волноводе.

d = dielectric('Foam');
waveguide = coplanarWaveguide('Substrate',d)
waveguide =
  coplanarWaveguide with properties:

              Length: 0.0231
               Width: 0.0039
             Spacing: 2.0000e-04
          ViaSpacing: [0.0011 0.0070]
         ViaDiameter: 5.0000e-04
              Height: 0.0016
    GroundPlaneWidth: 0.0300
           Substrate: [1×1 dielectric]
           Conductor: [1×1 metal]

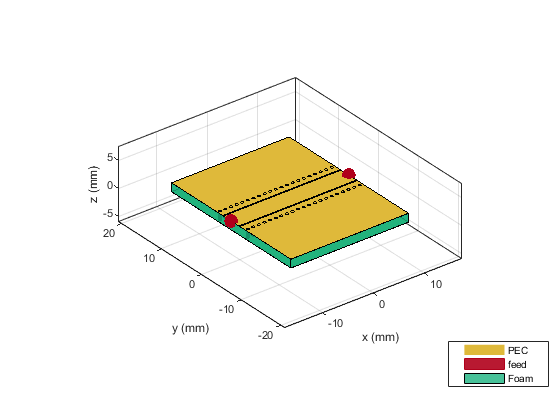

Просмотрите волновод.

figure;
show(waveguide)

Входные параметры

свернуть все

Имя диэлектрического материала из диэлектрического каталога в виде вектора символов.

Пример: 'FR4'

Типы данных: char

Диэлектрический каталог в виде указателя на объект.

Типы данных: char

Выходные аргументы

свернуть все

Диэлектрический каталог, возвращенный как указатель на объект.

Параметры диэлектрического материала из диэлектрического каталога, возвращенного как структура.

Смотрите также

(Antenna Toolbox)

Введенный в R2016a
