pcbcascade

Создайте новую каскадную работу использования компонента

свернуть все на странице

Синтаксис

combinedcomponent = pcbcascade(component1,component2)
combinedcomponent = pcbcascade(component1,component2,m,n)

Описание

пример

combinedcomponent = pcbcascade(component1,component2) создает новый компонент при помощи каскадной операции вдоль порта 2 из первого компонента и порта 1 из второго компонента.

combinedcomponent = pcbcascade(component1,component2,m,n) создает новый компонент при помощи каскадной операции вдоль порта m первого компонента и порта n второго компонента.

Примечание

  • pcdcascade только поддержки: компоненты слоя PCB с 2 металлами, подача, заданная в ребре компонентов и идентичных свойствах подложки в обоих компонентах.

  • Если любой из компонентов является антенной, новым компонентом, который создает объект, является pcbStack объект.

  • Использовать pcbStack объект вы требуете Antenna Toolbox™.

Примеры

свернуть все

Скрипт Open Live Script

Создайте новый компонент путем расположения каскадом шлейфового ответвителя с двойной микрополосковой линией.

c = design(couplerBranchline,5.6e9);
mc = design(coupledMicrostripLine,5.6e9);
mc.Spacing = c.ShuntArmLength;
r = pcbcascade(c,mc);

Просмотрите новый компонент.

figure
show(r)

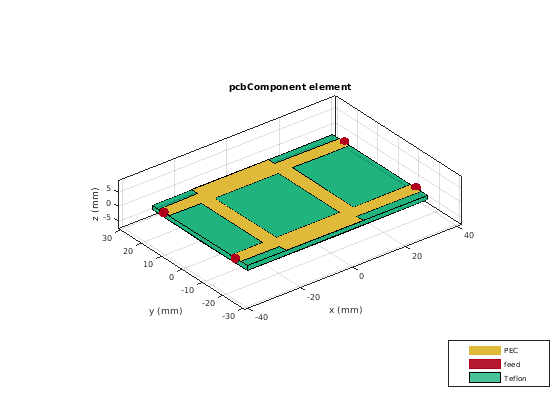

Figure contains an axes object. The axes object with title pcbComponent element contains 9 objects of type patch, surface. These objects represent PEC, feed, Teflon.

Входные параметры

свернуть все

Компонент PCB или антенна, заданная объект компонента PCB или объект антенны. Для полного списка компонентов PCB см. Каталог Компонентов PCB.

Пример: mline1 = microstripLine; mline2 = design(microstripLine,3e9); component = pcbcascade(mline1,mline2) создает новый компонент путем расположения каскадом mline1 и mline2.

Типы данных: char | string

Компонент PCB или антенна, заданная объект компонента PCB или объект антенны. Для полного списка компонентов PCB см. Каталог Компонентов PCB.

Пример: mline1 = microstripLine; mline2 = design(microstripLine,3e9); component = pcbcascade(mline1,mline2) создает новый компонент путем расположения каскадом mline1 и mline2.

Типы данных: char | string

Номер порта первого компонента в виде положительной скалярной величины.

Пример: coupler = couplerRatrace;mline = microstripLine;component = pcbcascade(coupler,mline,3,1) создает новый компонент каскадным Портом 3 из разветвителя, чтобы Портировать 1 из микрополосковой линии электропередачи.

Типы данных: double

Номер порта второго компонента в виде положительной скалярной величины.

Пример: coupler = couplerRatrace;mline = microstripLine;component = pcbcascade(coupler,mline,3,1) создает новый компонент каскадным Портом 3 из разветвителя, чтобы Портировать 1 из микрополосковой линии электропередачи.

Типы данных: double
