gerberRead

Создайте PCBReader объект с заданным Гербером и файлами развертки

свернуть все на странице

Синтаксис

P = gerberRead(T)
P = gerberRead([],B)
P = gerberRead(T,B)
P = gerberRead(T,B,D)

Описание

пример

P = gerberRead(T) создает PCBReader объект с верхним слоем файл Гербера задан в T.

P = gerberRead([],B) создает PCBReader объект с нижним слоем файл Гербера задан в B.

P = gerberRead(T,B) создает PCBReader объект с заданным верхним и нижним слоем имена файлов Гербера.

P = gerberRead(T,B,D) создает PCBReader объект с заданным верхним и нижним слоем файлы Гербера и файл развертки задан в D .

Примеры

свернуть все

Скрипт Open Live Script

Используйте gerberRead функционируйте, чтобы импортировать верхний слой файл Гербера.

P = gerberRead('interdigital_capacitor.gtl');

Извлеките металлический слой из файла с помощью shapes функция.

s = shapes(P);

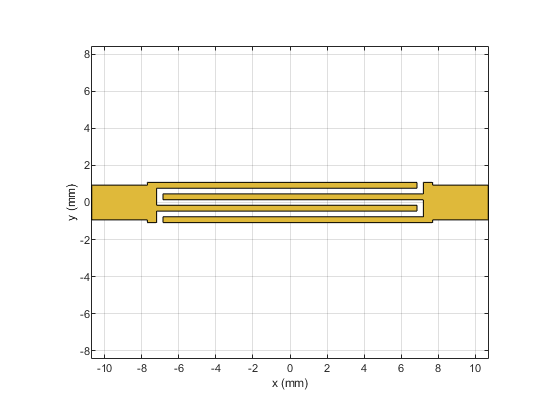

Просмотрите главный металлический слой.

show(s)

Входные параметры

свернуть все

Верхний слой файл Гербера в виде вектора символов или строкового скаляра. Файл должен быть сохранен как файл GTL.

Пример: gerberRead('Filetop.gtl');

Нижний слой файл Гербера в виде вектора символов или строкового скаляра. Файл должен быть сохранен как файл GBL.

Пример: gerberRead([],'FileBottom.gbl');

Разверните файл, задал вектор символов или строковый скаляр. Можно задать или DRL или файл TXT.

Пример: gerberRead('Filetop.gtl','FileBottom.gbl','FileDrill.txt');

Выходные аргументы

свернуть все

Гербер и чтение файлов развертки, возвращенное как PCBReader объект.
