show

Отобразите структуру компонента PCB или форму PCB

свернуть все на странице

Синтаксис

show(pcbcomponent)
show(shape)

Описание

пример

show(pcbcomponent) отображает структуру компонента PCB в окне рисунка.

пример

show(shape) строит форму как заполненную область с помощью закрашенных фигур.

Примеры

свернуть все

Скрипт Open Live Script

Создайте и просмотрите спиральный индуктор по умолчанию.

inductor = spiralInductor
inductor =
  spiralInductor with properties:

          SpiralShape: 'Square'
        InnerDiameter: 5.0000e-04
                Width: 2.5000e-04
              Spacing: 2.5000e-04
             NumTurns: 4
               Height: 0.0010
    GroundPlaneLength: 0.0056
     GroundPlaneWidth: 0.0056
            Substrate: [1x1 dielectric]
            Conductor: [1x1 metal]


show(inductor)

Figure contains an axes object. The axes object with title spiralInductor element contains 9 objects of type patch, surface. These objects represent Copper, feed, RTDuriod.

Скрипт Open Live Script

Создайте кривой U-поворот со свойствами по умолчанию.

curvedubend = ubendCurved
curvedubend =
  ubendCurved with properties:

              Name: 'myCurvedubend'
    ReferencePoint: [0 0]
            Length: [0.0150 0.0050 0.0150]
             Width: [0.0050 0.0050 0.0050]
       CurveRadius: 0.0035

Просмотрите форму.

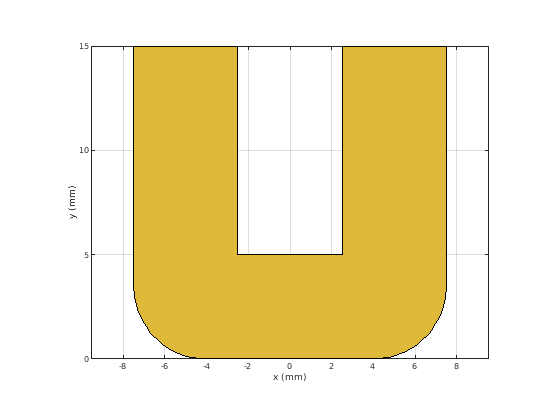

show(curvedubend)

Figure contains an axes object. The axes object contains 2 objects of type patch. This object represents PEC.

Входные параметры

свернуть все

Объект компонента PCB в виде указателя на объект.

Пример: microstrip = microstripLine; show(microstrip)

Сформируйте созданные использующие пользовательские элементы и объекты фигуры RF PCB Toolbox в виде указателя на объект.

Пример: shape = bendCurved; show(shape)

Введенный в R2021b
