Рядом друг с другом фигуры

В этом примере показано, как расположить фигуры рядом друг с другом на странице.

Пример размещает каждую фигуру в смежные записи невидимой таблицы, которая является таблицей без границ или цветов. Невидимая таблица заставляет введенные фигуры, казаться, быть рядом друг с другом.

Импортируйте DOM и пакеты API Отчета, таким образом, вы не должны использовать долго, полностью определенные имена классов. Кроме того, создайте Объект отчета.

import mlreportgen.dom.*
import mlreportgen.report.*

% To create a Word report, change the output type from "pdf" to "docx".
% To create an HTML report, change "pdf” to “html” or "html-file" for a
% multifile or single-file report, respectively.
rpt = Report('myreport', 'pdf');

Создайте объекты фигуры для поверхности (fig1) и водопад (fig2) графики. Затем создайте Объекты изображения, перенес файлы изображений снимка состояния фигуры. Масштабируйте изображения, чтобы соответствовать записям таблицы, созданным ниже.

imgStyle = {ScaleToFit(true)};

fig1 = Figure(surf(peaks(20)));
fig1Img = Image(getSnapshotImage(fig1, rpt));
fig1Img.Style = imgStyle;
delete(gcf);

fig2 = Figure(waterfall(peaks(20)));
fig2Img = Image(getSnapshotImage(fig2, rpt));
fig2Img.Style = imgStyle;
delete(gcf);

Вставьте изображения в единственную строку 1x3, невидимая таблица размещения (lo_table). Таблица рассматривается невидимой, когда границы не заданы для таблицы и всех ее записей таблицы.

lo_table = Table({fig1Img, ' ', fig2Img});

Изображения будут измерены, чтобы соответствовать записям таблицы, только если высота и ширина записей таблицы заданы.

lo_table.entry(1,1).Style = {Width('3.2in'), Height('3in')};
lo_table.entry(1,2).Style = {Width('.2in'), Height('3in')};
lo_table.entry(1,3).Style = {Width('3.2in'), Height('3in')};

Установите таблицу width, таким образом, она охватывает ширину страницы между полями. Установите ResizeToFitContents на ложь, таким образом, столбцы таблицы не изменены, и вместо этого заданные ширины используются.

lo_table.Style = {Width('100%'), ResizeToFitContents(false)};

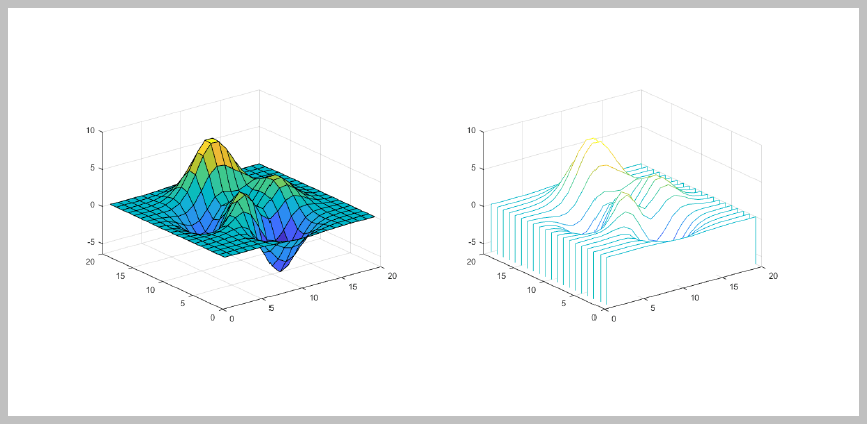

Сгенерируйте и отобразите отчет.

add(rpt, lo_table);
close(rpt);
rptview(rpt);
