Пакет: slreportgen.utils
Сгенерируйте номер, который представляет положение подсистемы в иерархии модели
Используйте объект slreportgen.utils.HierarchyNumber класс, чтобы сгенерировать числа, которые представляют положения подсистем в иерархии модели. Можно использовать числа, чтобы пометить элементы отчета, такие как заголовки раздела.
slreportgen.utils.HierarchyNumber классом является handle класс.
HandleCompatible | true |
Для получения информации об атрибутах класса см. Атрибуты класса.
hierarchyNumberObj = slreportgen.utils.HierarchyNumber(source)Source свойство к source.
Если вы задаете источник как Simulink® модель, HierarchyNumber возразите использует все непрокомментированные Подсистемы Simulink и Stateflow® стройте диаграмму схем в модели, чтобы сгенерировать числа иерархии модели. В противном случае объект использует пользовательский список подсистем, который вы задаете. Например, чтобы сгенерировать количество иерархии схем диаграммы Stateflow в модели, задайте список путей к подсистеме.
Создайте slreportgen.utils.HierarchyNumber объект для slrgex_f14 модель и генерирует номер, который представляет положение Aircraft Dynamics Model подсистема в иерархии модели.
modelName = "slrgex_f14"; load_system(modelName); hierNumberObj = slreportgen.utils.HierarchyNumber(modelName); hierNumber = generateHierarchyNumber(hierNumberObj,"slrgex_f14/Aircraft Dynamics Model")
hierNumber = "1.1"
Этот пример генерирует номер иерархии для каждой схемы в модели и использует номер в заголовке раздела отчета, который соответствует схеме.
Импортируйте пакеты так, чтобы вы не использовали долго, полностью определенные имена классов.
import mlreportgen.dom.*; import mlreportgen.report.*; import slreportgen.finder.*; import slreportgen.utils.*;
Загрузите модель.
model = "slrgex_f14";
load_system(model);Создайте отчет. Выключите нумерацию для разделов отчета.
rpt = Report("output","pdf"); open(rpt); mlreportgen.report.Section.number(rpt,false);
Создайте оглавление и добавьте его в отчет.
toc = TableOfContents(); append(rpt,toc);
Создайте главу и включите нумерацию главы.
chapter = Chapter(model + " Model");
chapter.Numbered = true;Создайте средство поиска схемы и HierarchyNumber объект для модели.
finder = DiagramFinder(model); hierNumberObj = HierarchyNumber(model);
Для каждой найденной схемы сгенерируйте номер, который представляет относительное положение схемы в иерархии модели. Создайте раздел для схемы и используйте сгенерированный номер в заголовке. Выключите нумерацию раздела по умолчанию. Добавьте раздел к главе.
while hasNext(finder) result = next(finder); hierNumber = hierNumberObj.generateHierarchyNumber(result.Path); title = strcat (hierNumber + " " + result.Name); section = Section(title); section.Numbered = false; append(chapter, section); end
Добавьте главу к отчету.
append(rpt,chapter);
Закройте и просмотрите отчет.
close(rpt); rptview(rpt);

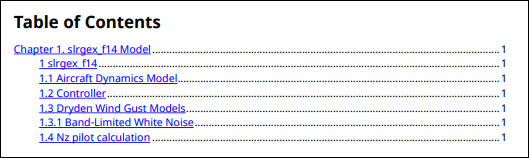

Вот сгенерированное оглавление:
