Satellite Link Budget Analyzer

Анализируйте бюджеты ссылки для спутниковой связи

Описание

Приложение Satellite Link Budget Analyzer позволяет вам анализировать бюджеты ссылки для спутниковой связи.

Используя приложение, вы можете:

  • Анализируйте бюджеты ссылки определением, вводит свойства, связанные с

    • Местоположение, передатчик и характеристики приемника для спутников и наземных станций

    • Атмосферные условия для ссылок

  • Спроектируйте, спутниковая связь соединяется, чтобы соответствовать минимальному маржинальному требованию ссылки

  • Имейте понимание промежуточных бюджетных расчетов ссылки

  • Вычислите, сравните и визуализируйте результаты через развертку нескольких параметрических конструктивных ограничений

Для получения дополнительной информации смотрите Начало работы с Приложением Satellite Link Budget Analyzer.

Default satellite link budget app session window, showing the budget analyzer tab

Откройте приложение Satellite Link Budget Analyzer

MATLAB® Панель инструментов: На вкладке Apps, под Signal Processing and Communications, кликают по значку приложения. Satellite Link Budget Analyzer button

Командная строка MATLAB: введите satelliteLinkBudgetAnalyzer.

Примеры

развернуть все

Этот пример показывает настройку по умолчанию, которая появляется, когда вы открываете приложение Satellite Link Budget Analyzer.

Настройка по умолчанию без анализа доступности ссылки

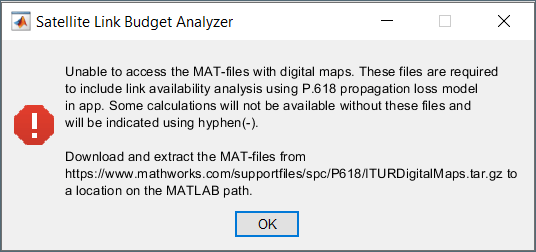

Диалоговое окно сообщения открывается перед запусками приложения. Чтобы анализировать бюджет ссылки со сценарием P.618, необходимо загрузить, извлечь и добавить MAT-файлы с цифровыми картами на пути MATLAB. Следуйте инструкциям в диалоговом окне.

Если вы не хотите использовать вычисления P.618 в бюджете ссылки, закрывать диалоговое окно, чтобы запустить приложение.

Рисунок показывает отображенные результаты и графики, которые анализируют ссылку спутниковой связи по умолчанию.

В отсутствие цифровых карт, теги (N6 и N7) пусты. В этом случае, значения в теге N8 (Total propagation losses) равны значениям в теге N5 (FSPL).

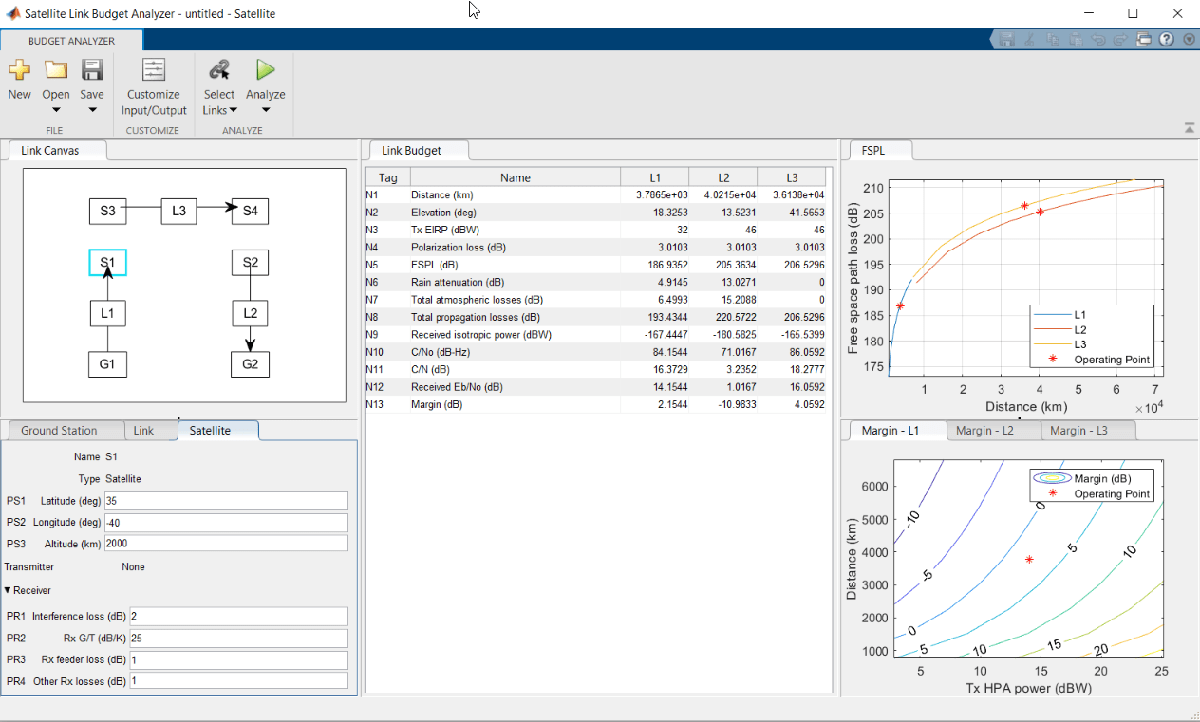

Верхняя левая панель приложения показывает вкладку Link Canvas, которая отображает эту настройку по умолчанию:

  • Соединитесь L1 является соединительной наземной станцией восходящего канала G1 к спутниковому S1

  • Соединитесь L3 является соединительным спутником перекрестной ссылки S3 к спутниковому S4

  • Соединитесь L2 является соединительным спутником нисходящего канала S2 к наземной станции G2

Нижняя левая панель приложения показывает Наземную станцию, Ссылку и Спутниковые вкладки. В этих вкладках можно настроить настройки свойства для каждой сущности в сконфигурированных ссылках. Чтобы просмотреть или настроить настройки свойств сущности, подчеркните ту сущность путем выбора его во вкладке Link Canvas.

Центральная панель приложения показывает вычисленные бюджетные результаты ссылки во вкладке Link Budget.

Правая панель окна приложения показывает эти графики:

  • Потеря на пути свободного пространства для ссылок L1, L2 и L3 в верхней правой области (FSPL перейдите).

  • Соедините поля для ссылок L1, L2 и L3 в отдельных графиках с вкладками в нижней правой области (Margin-L1, Margin-L2, и Margin-L3 вкладки, соответственно).

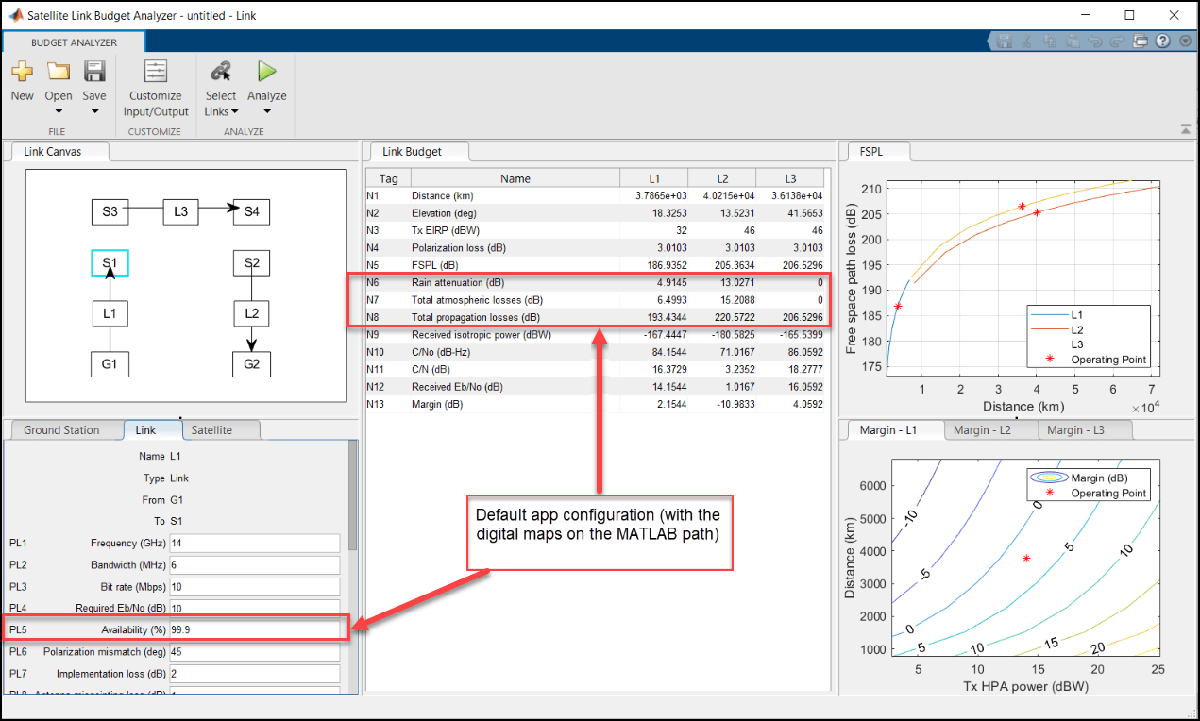

Настройка по умолчанию с анализом доступности ссылки

Поддержки приложений, анализируя спутниковую связь соединяют доступность через модель распространения потерь, заданную в Рекомендации ITU-R P.618-13. Для получения дополнительной информации на модели распространения потерь P.618, смотрите потери распространения Земля-Космос.

Если MAT-файлы с цифровыми картами не доступны на пути, загрузите и распакуйте MAT-файлы путем ввода этого кода в командной строке MATLAB.

В качестве альтернативы можно загрузить и распаковать ITURDigitalMaps.tar.gz файл к директории, которая находится на пути MATLAB.

maps = exist('maps.mat','file');
p836 = exist('p836.mat','file');
p837 = exist('p837.mat','file');
p840 = exist('p840.mat','file');
matFiles = [maps p836 p837 p840];
if ~all(matFiles)
    if ~exist('ITURDigitalMaps.tar.gz','file')
        url = 'https://www.mathworks.com/supportfiles/spc/P618/ITURDigitalMaps.tar.gz';
        websave('ITURDigitalMaps.tar.gz',url);
        untar('ITURDigitalMaps.tar.gz');
    else
        untar('ITURDigitalMaps.tar.gz');
    end
    addpath(cd);
end

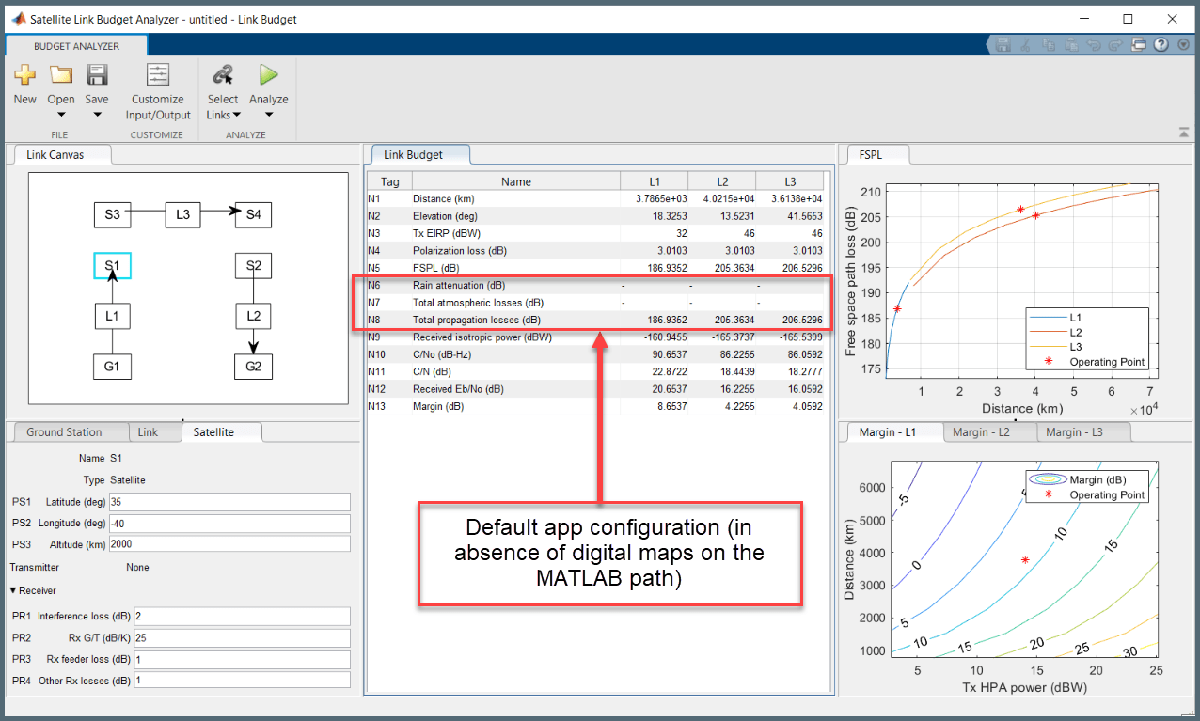

Этот рисунок показывает обновления настройки в Бюджете Ссылки (помечает N6, N7, и N8) и ссылка (помечают PL5) вкладки.

Настройте Свойства и вкладки Результатов в приложении Satellite Link Budget Analyzer с помощью вкладки Customize Input/Output.

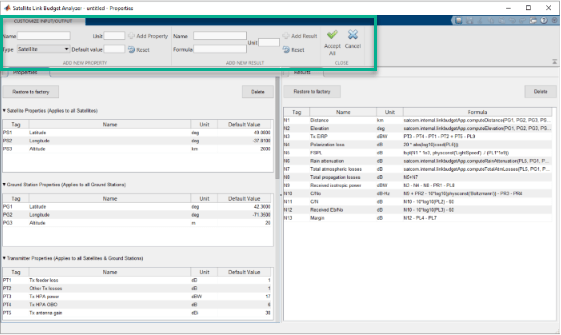

Откройте приложение Satellite Link Budget Analyzer. Эти рисунки показывают настройку по умолчанию на Бюджете Анализатор и Настраивают вкладки ввода/вывода.

На вкладке Customize Input/Output:

  • Используйте опции в разделе Add New Property, чтобы добавить новые свойства.

  • Используйте опции в разделе Add New Result, чтобы добавить новые результаты.

  • Используйте кнопки в разделе Close, чтобы принять или отменить изменения.

Чтобы удалить свойство или результат, выберите его и нажмите Delete в соответствующем разделе.

Добавьте индивидуально настраиваемые свойства и результаты

Добавьте настроенные свойства и результаты путем выполнения этих шагов.

  1. Добавьте новое свойство ссылок, FEC code rate. В разделе Add New Property вкладки Customize Input/Output выберите Link из Списка типов. В поле Unit введите -. В поле Значения по умолчанию введите 0.5. Нажмите Add Property. Раздел Link Properties вкладки Properties теперь включает FEC code rate (пометьте PLC1).

  2. Добавьте другое свойство ссылок, Coding gain. Выберите Link из Списка типов. В поле Unit введите dB. В поле Значения по умолчанию введите 4.2. Нажмите Add Property. Раздел Link Properties вкладки Properties теперь включает Coding gain (пометьте PLC2).

  3. Добавьте новый результат, Required Eb/No with FEC. В разделе Add New Result вкладки Customize Input/Output введите PL4 - PLC2 (Required Eb/No - Coding gain) в поле Formula. В поле Unit введите dB. Нажмите Add Result. Вкладка Results теперь включает Required Eb/No with FEC (пометьте NC1).

  4. Формула для Margin (пометьте N13) на Results вкладка изменяется, чтобы использовать NC1 вместо PL4.

  5. В разделе Close панели инструментов приложения примите все изменения.

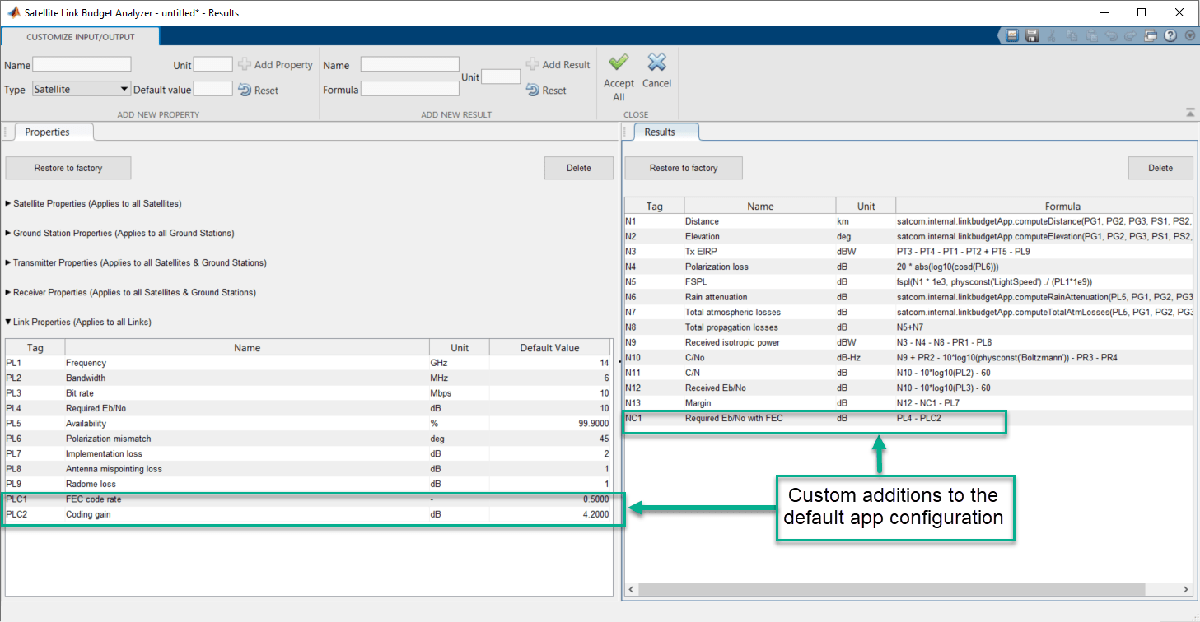

Этот рисунок показывает эти обновления во вкладках Результатов и Свойствах.

Удалите существующие результаты

Удалите существующие результаты анализа линий путем выполнения этих шагов.

  1. Во вкладке Results выберите Rain attenuation (пометьте N6) и нажмите Delete в этой вкладке. Повторите этот процесс для Total atmospheric losses (пометьте N7) и Total propagation losses (пометьте N8).

  2. Формула для Received isotropic power (пометьте N9) на Results вкладка изменяется, чтобы использовать N5 вместо N8.

  3. В разделе Close панели инструментов приложения примите все изменения.

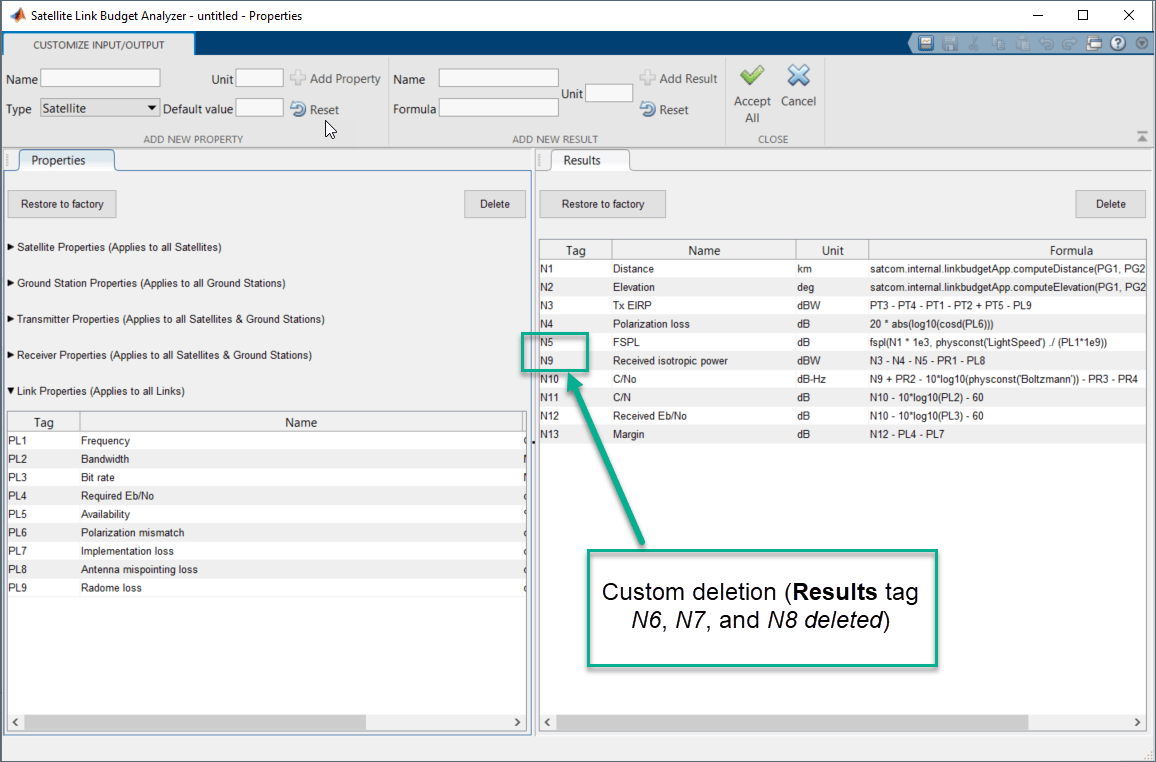

Этот рисунок показывает эти обновления во вкладке Results.

Параметры

Этот рисунок показывает вкладку BUDGET ANALYZER с настройкой заводской настройки.

Default satellite link budget app session window, showing the budget analyzer tab

Используйте Ground Station, Link, и Satellite переходит, чтобы настроить настройки свойства для бюджетных сущностей ссылки, показанных во вкладке Link Canvas.

Выберите вкладку Ground Station, чтобы установить местоположение, передатчик и настройки приемника для наземной станции, подсвеченной во вкладке Link Canvas. Для получения информации о настройке спутника наземная станция, передатчик, приемник, и свойства ссылок, и бюджетные расчеты результата ссылки, видит CUSTOMIZE INPUT/OUTPUT.

Выберите вкладку Satellite, чтобы установить местоположение, передатчик и настройки приемника для спутника, подсвеченного во вкладке Link Canvas. Для получения информации о настройке спутника наземная станция, передатчик, приемник, и свойства ссылок, и бюджетные расчеты результата ссылки, видит CUSTOMIZE INPUT/OUTPUT.

Выберите вкладку Link, чтобы установить характеристики ссылки для ссылки, подсвеченной во вкладке Link Canvas. Для получения информации о настройке спутника наземная станция, передатчик, приемник, и свойства ссылок, и бюджетные расчеты результата ссылки, видит CUSTOMIZE INPUT/OUTPUT.

Чтобы просмотреть или настроить входные свойства и расчеты, используемые для выхода, на вкладке BUDGET ANALYZER, нажимают Customize Input/Output, чтобы переключиться на вкладку CUSTOMIZE INPUT/OUTPUT. Во вкладке CUSTOMIZE INPUT/OUTPUT вы можете

  • Измените настройки спутника, наземной станции, передатчика, приемника и свойств ссылок от входных параметров заводской настройки

  • Добавьте и удалите спутник, наземную станцию, передатчик, приемник, и соедините входные свойства

  • Добавьте, удалите и измените использованный для расчета бюджет ссылки формул выходные результаты

Этот рисунок показывает вкладку CUSTOMIZE INPUT/OUTPUT с настройкой заводской настройки.

Default satellite link budget app session window, showing the customize input/output tab

Во вкладке CUSTOMIZE INPUT/OUTPUT вы можете

  • Используйте вкладку Properties, чтобы изменить настройки спутника, наземной станции, передатчика, приемника и свойств ссылок от входных параметров заводской настройки. Можно также добавить и удалить спутник, наземную станцию, передатчик, приемник, и соединить входные свойства. На вкладке Properties можно использовать кнопку Restore to factory, чтобы загрузить настройку свойства заводской настройки на текущем сеансе приложения.

  • Используйте вкладку Results, чтобы добавить, удалить, и изменить использованный для расчета бюджет ссылки формул выходные результаты. На вкладке Results можно использовать кнопку Restore to factory, чтобы загрузить настройку результатов заводской настройки на текущем сеансе приложения.

Программируемое использование

развернуть все

satelliteLinkBudgetAnalyzer открывает приложение Satellite Link Budget Analyzer.
