Введение

Наземная станция AWS является сервисом, который позволяет вам справиться со спутниковой связью и обработать данные без потребности создать или обеспечить вашу собственную инфраструктуру наземной станции. Можно получить больше информации о сервисе Наземной станции AWS и его возможностях от веб-сайта Наземной станции AWS.

Наземная станция AWS в настоящее время поддерживает спутники средней земной орбиты (MEO) и низкая околоземная орбита (LEO). Эти спутники отображаются от наземной станции в течение только нескольких минут во время каждой передачи из-за их орбитальных циклов. Коммуникация возможна, когда спутники в углу обзора наземной станции. Наземная станция AWS устанавливает контакт со спутниками, и затем получает, демодулирует и декодирует сигналы RF. Наземная станция затем продвигает данные к Эластичному приемнику, Вычисляют Облако (EC2) экземпляр как поток VITA 49. Этот рисунок показывает сквозную связь данных, полученных в Виртуальное закрытое облако (VPC) от Наземной станции AWS на запланированное время, и затем продвигает данные к Простому Сервисному блоку Устройства хранения данных AWS (S3).

Сервисы AWS и затраты

Этот пример использует эти сервисы AWS, некоторые из которых могут понести расходы на вашей учетной записи AWS. Для оценок затрат смотрите, что соответствующее оценивает веб-сайты страницы для каждого из сервисов AWS, которые использует этот пример.

AWS позволяет вам визуализировать, изучить и управлять своими затратами AWS и использованием в зависимости от времени. Для получения дополнительной информации см. Проводник Стоимости AWS веб-сайт AWS.

Все сервисы, созданные через этот пример, могут быть выпущены в любом моменте времени. Для получения дополнительной информации смотрите раздел Delete AWS Cloud Resources.

Настройте доступ к AWS

Чтобы собрать данные от спутников с помощью сервиса Наземной станции AWS, у вас должна быть учетная запись AWS с разрешением к сервисам AWS, которые использует этот пример. В этом разделе описываются одноразовые шаги настройки, чтобы получить доступ к сервису Наземной станции AWS. Если вы уже завершили эту процедуру, пропустите этот раздел.

Создайте меня пользователь AM

Если вы уже имеете Идентичность и управление доступом (IAM) пользователь, пропускаете этот раздел.

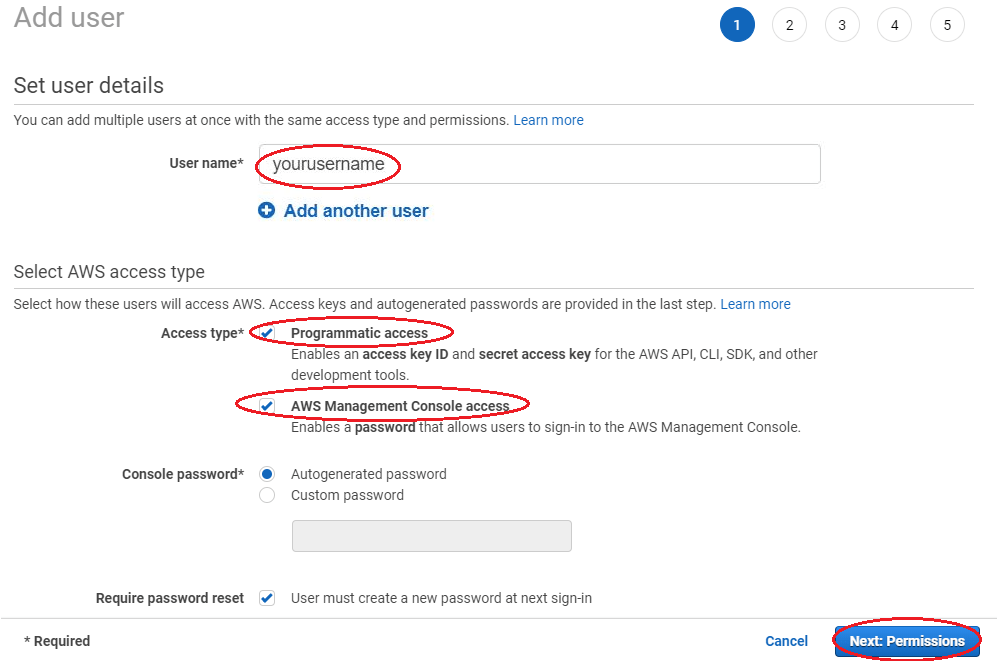

Шаг 1: детали Пользователя аппарата

Следуйте за подсказками к деталям пользователя аппарата. Этот рисунок показывает пример установки пользовательских деталей и типа доступа AWS. Поскольку этот пример сбора данных использует программируемые вызовы AWS, таким образом, необходимо выбрать доступ к AWS Management Console и Programmatic access.

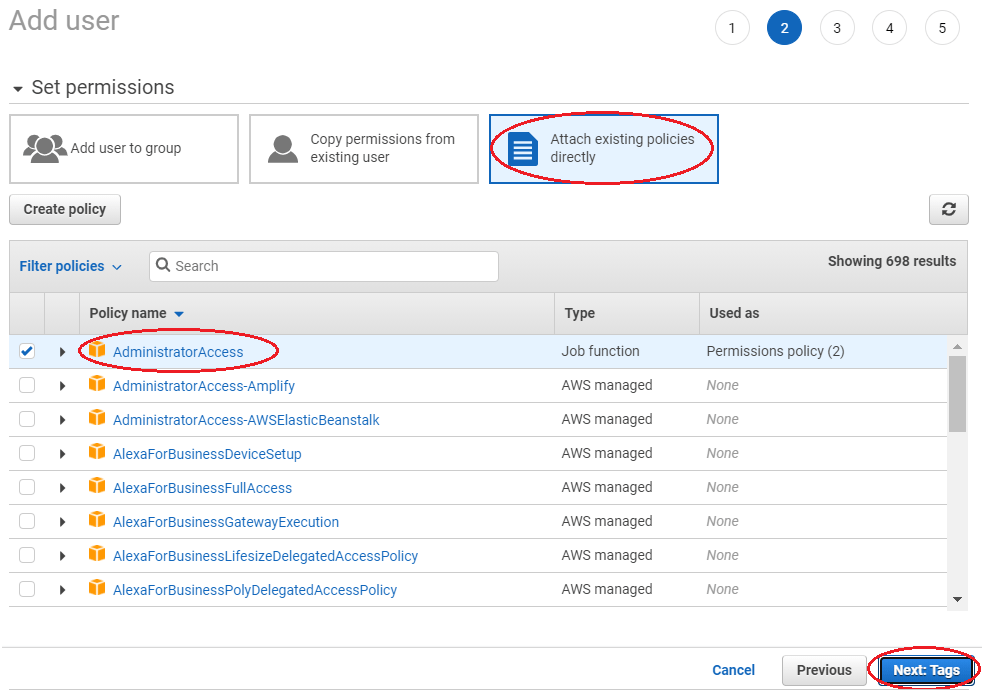

Шаг 2: Установите полномочия

Следуйте за подсказками, чтобы установить полномочия. Этот рисунок показывает пример установки полномочий для вашего я пользователь AM. Поскольку у вас должны быть полномочия администрирования получить доступ к сервисам AWS, выберите AdministratorAccess политика от Присоединения существующие политики непосредственно политики.

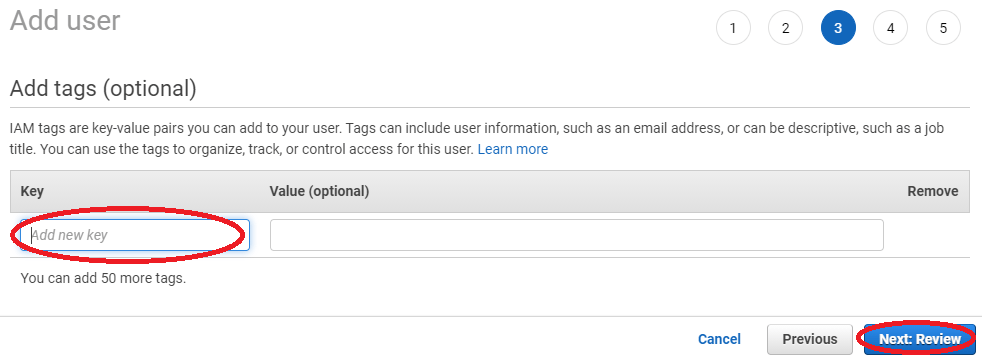

Шаг 3: Добавьте теги

Следуйте за подсказками, чтобы добавить теги. Этот рисунок показывает пример добавления тегов к вашему я пользователь AM.

Шаг 4: анализ

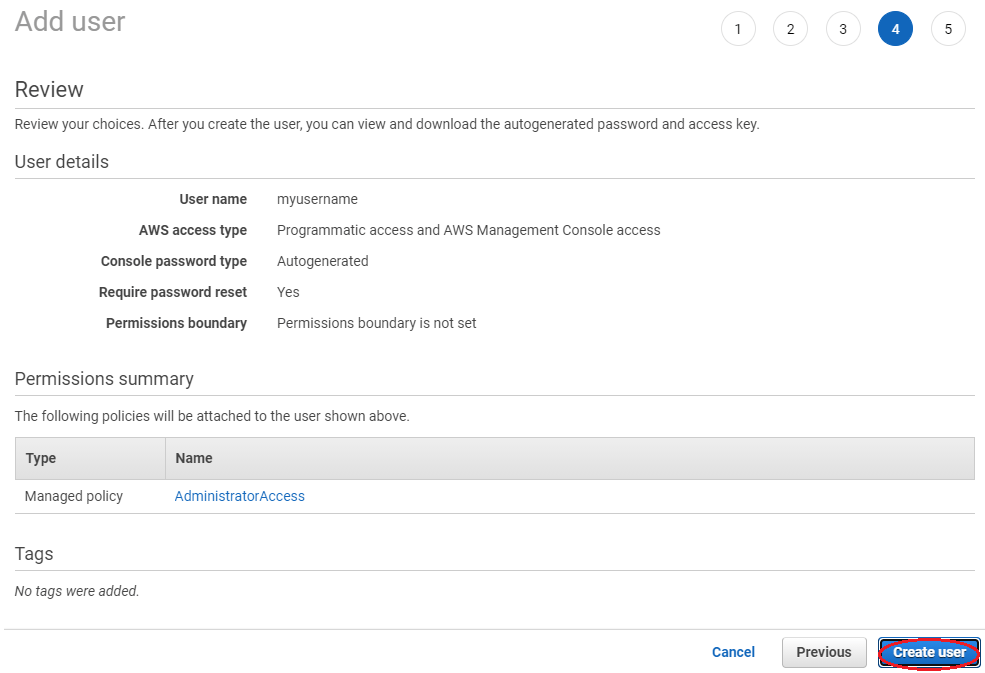

Следуйте за подсказками, чтобы рассмотреть детали вашего я пользователь AM и Создать пользователя. Этот рисунок показывает пример меня пользовательские детали AM, сводные данные разрешения и присоединенные политики для этого примера.

Шаг 5: Завершенный

Этот рисунок показывает пример просмотра и загрузки ваш я учетные данные безопасности пользователей AM. Можно получить учетные данные с помощью любой из этих опций.

Для получения дополнительной информации обо мне пользователи AM. смотрите Создание я пользователь AM в вашей учетной записи AWS и ключах доступа Управления поскольку я пользователи AM веб-сайты AWS.

Запросите доступ к наземной станции

Получить доступ к сервисам наземной станции на вашу учетную запись, электронное письмо aws-groundstation@amazon.com с ID NORAD, информация о лицензии FCC (см., что FCC лицензирует), и ID учетной записи AWS.

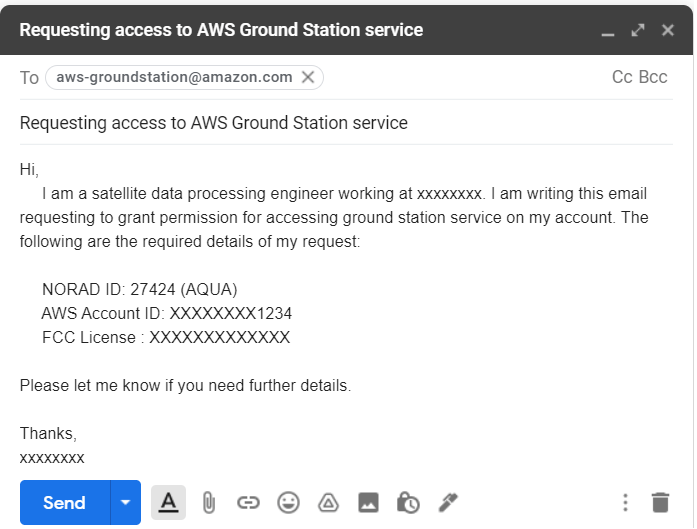

Этот рисунок показывает демонстрационное электронное письмо, чтобы получить доступ к сервису Наземной станции AWS.

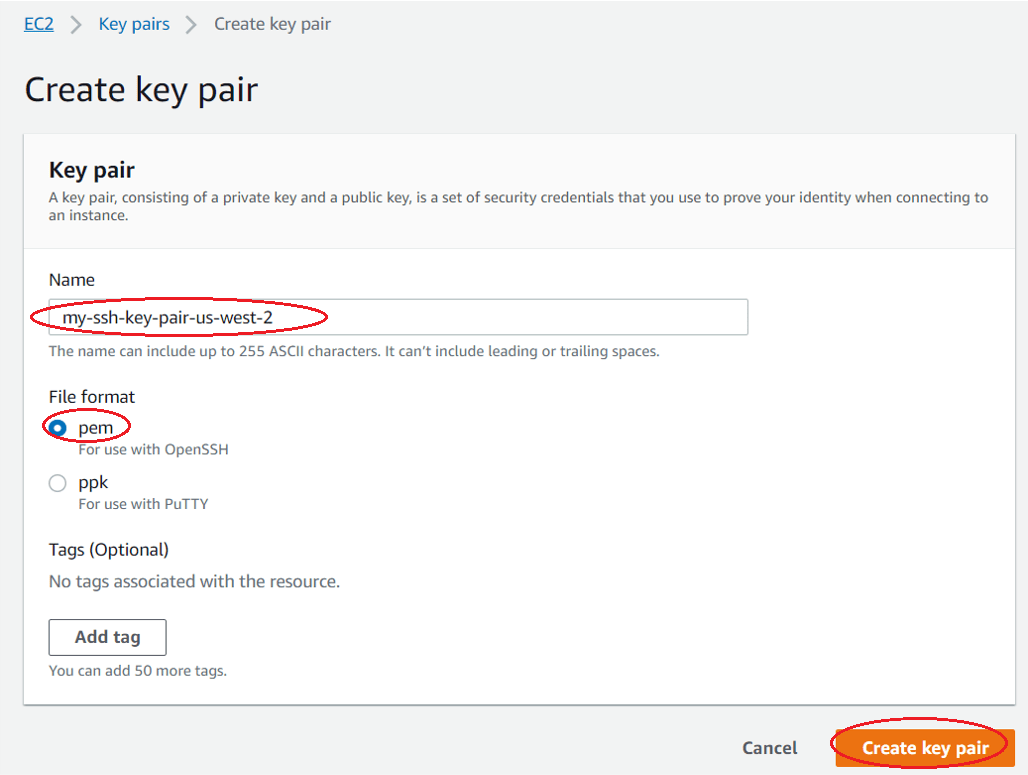

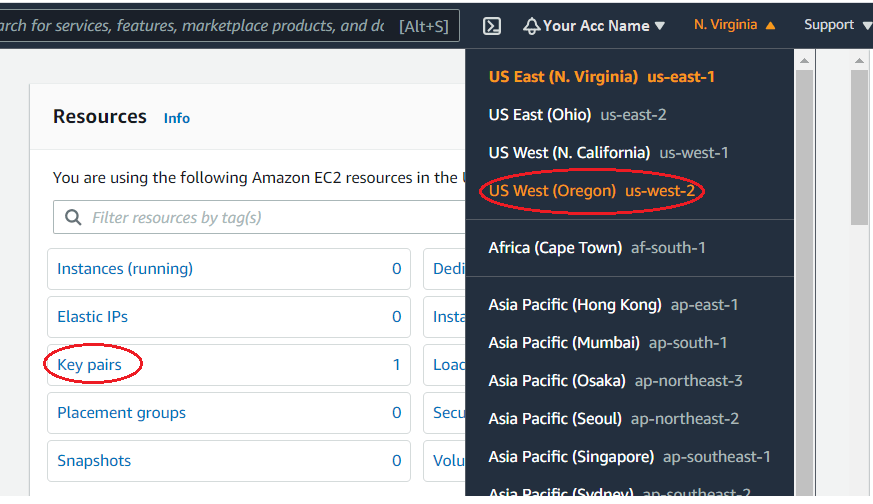

Создайте пару ключей EC2

Создайте пару ключей EC2 для области AWS, где вы планируете получить данные. Пара ключей EC2 используется, чтобы соединиться с вашими экземплярами EC2 для отладки и получить состояние сбора данных.

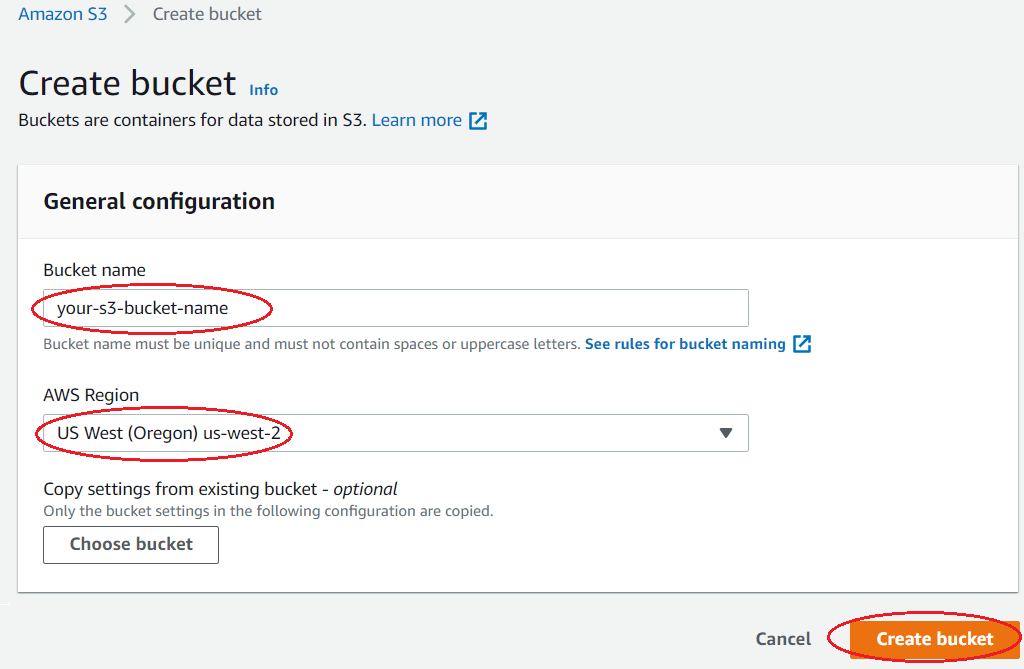

Создайте блок S3

Создайте блок S3, который хранит собранные спутниковые данные путем выполнения этих шагов.

Для получения дополнительной информации смотрите Создавание вашего первого блока S3.

Сконфигурируйте CLI AWS

Загрузите и установите последний интерфейс командной строки (CLI) AWS. Для получения дополнительной информации смотрите Интерфейс командной строки AWS. Можно управлять несколькими сервисами AWS с помощью этого CLI AWS.

Сконфигурируйте CLI AWS с помощью .csv файл, в котором вы загрузили, Создает меня пользовательский раздел AM. Этот файл содержит ваш я имя пользователя AM, ID ключа доступа AWS и секретный ключ доступа AWS.

% Specify your IAM username, (for example, IAMUserName = 'yourusername')
IAMUserName = "saml";
% Provide your credentials file location
% (for example, C:\Work\new_user_credentials.csv)
csvCredentialsFile = fullfile ('C:','Work','new_user_credentials.csv');
HelperAWSConfig (IAMUserName,"csvFileName", csvCredentialsFile);

В качестве альтернативы, если вы используете единую точку входа (SSO) или объединенный в федерацию вход в систему, затем файл учетных данных AWS создается в директории по умолчанию. В таких случаях запустите этот код вместо этого.

HelperAWSConfig(IAMUserName);

Получите спутниковый список

Чтобы перечислить спутники, доступные в данной области AWS (то есть, та же область, где вы создали пару ключей EC2 в разделе Create EC2 Key Pair), запустите этот код.

% Provide the region name that you plan to use
region = "us-west-2";
% List the satellites available in given region
[satelliteID, groundStationName] = HelperAWSListSatellites (область);

Setup сбора данных

Создайте инфраструктуру, чтобы собрать данные (такие как аренда, вычислительные ресурсы), и загрузка и работать на программном обеспечении к арендованным машинам.

Предоставьте паре ключей EC2 полный путь к файлу, имя блока S3, и уведомление по электронной почте адресует к HelperAWSDataCaptureSetup функция помощника. Ресурсы, созданные во время этого процесса, помечены с парой значения ключа тега, которая может использоваться, чтобы отследить или управлять ресурсами. Чтобы настроить сбор данных, запустите этот код.

% AQUA satellite ID 27424
noradID = satelliteID(1);
% Provide the full path of your PEM SSH key pair name that you generated in
% the 'Create EC2 Key Pair' section
% (for example, ec2KeyPairFile = 'C:\Work\my-ssh-key-us-west-2.pem')
ec2KeyPairFile = fullfile ('C:','Work','your-ec2-key-pair-us-west-2.pem');
% Provide S3 bucket name to store the satellite data that was created in
% the 'Create S3 Bucket' section, (for example, s3BucketName = 'your-s3-bucket-name')
s3BucketName = "your-s3-bucket-for-us-west-2";
% Provide your email address to receive the notifications
% (for example, youremail@domain.com)
NotificationEmail = "yebarri@mathworks.com";
% Set up the data capture
[tagKeyName, tagValueName] = HelperAWSDataCaptureSetup (noradID, ec2KeyPairFile, ...
    s3BucketName, NotificationEmail, область);

Во время настройки сбора данных вы получаете два запроса подтверждения подписки темы SNS от сервиса Уведомления AWS. Подтвердите подписку, чтобы получить дальнейшие уведомления.

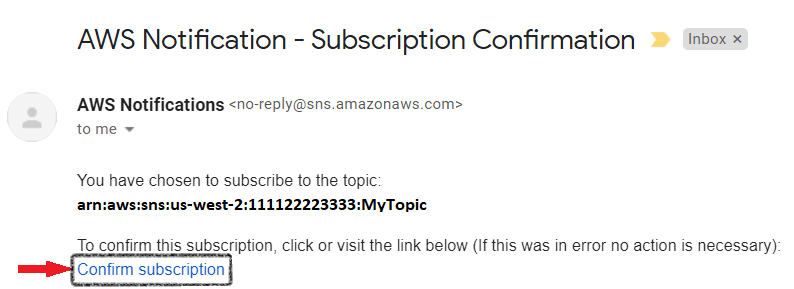

Этот рисунок показывает демонстрационное уведомление по электронной почте от сервиса Уведомления AWS. В уведомлении по электронной почте щелкните по ссылке "Confirm subscription", чтобы получить уведомления SNS.

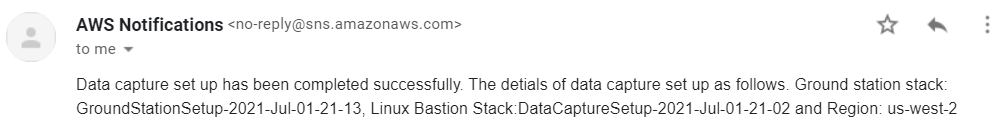

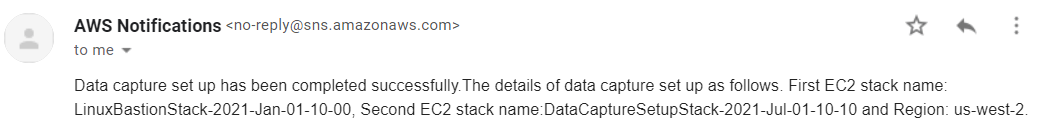

После того, как вы завершите настроенный сбор данных, вы получаете уведомление SNS. Этот рисунок показывает пример этого уведомления.

Запланируйте контакт

Проверьте наличие выбранного спутника в данной области и затем запланируйте контакт. Чтобы получить спутниковое доступное время начала и доступную длительность, запустите этот код.

% Select a ground station (for example, groundStation = 'Ohio 1')
groundStation = groundStationName(1);
% Lists the available contacts in the given region and ground station
[contactStartTime, contactDuration] = HelperAWSListContacts (noradID, ...
    groundStation, tagKeyName, tagValueName, область);

Можно запланировать контакт при помощи HelperAWSScheduleContact функция помощника этими входными параметрами.

% Provide a start time for the contact
% (for example, captureStartTime ='26-Apr-2021 13:47:12')
captureStartTime = contactStartTime(1);
% Provide a contact duration (in seconds), making sure that the contact is available for
% the given duration
captureDuration = 60; % in seconds
% Schedule contact. This function reserves the contact for the specified time
% and captures satellite data for the specified duration.
contactArn = HelperAWSScheduleContact (noradID, captureDuration, ...
    captureStartTime, groundStation, tagKeyName, tagValueName, область);

Уведомления по электронной почте

После планирования контакта вы получаете уведомление по электронной почте AWS относительно состояния вашего контакта. Этот рисунок показывает пример успешного резервирования контакта.

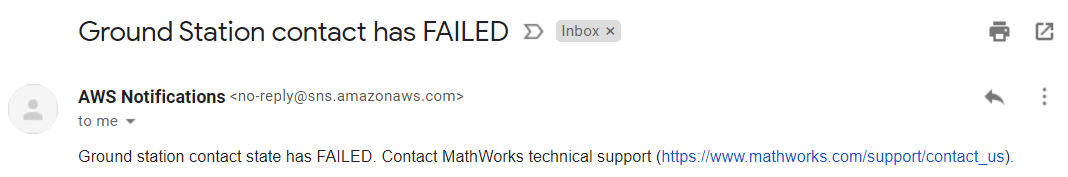

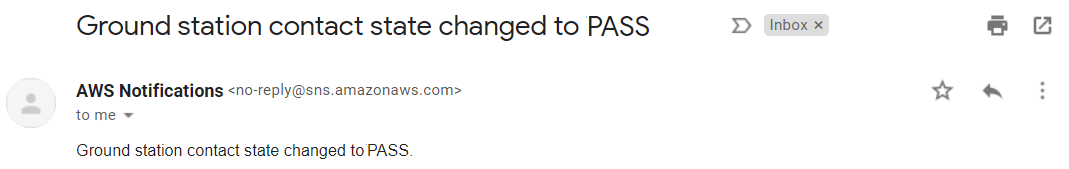

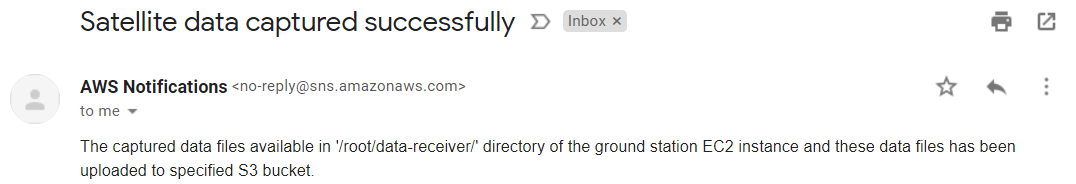

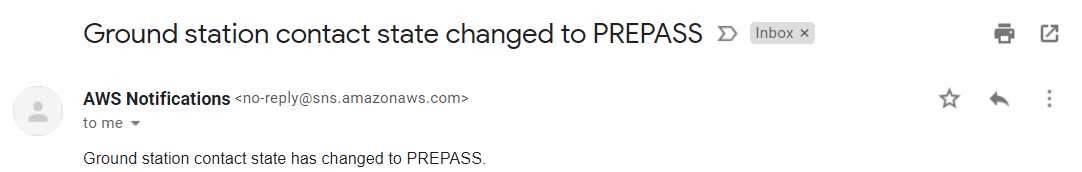

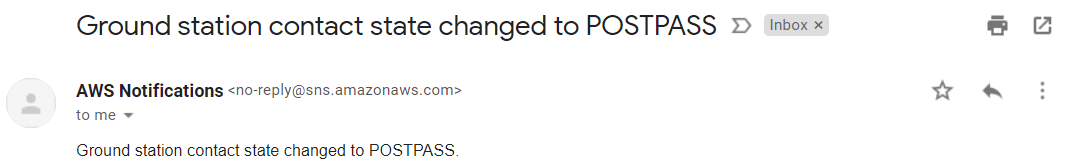

После того, как Наземная станция устанавливает контакт со спутником, вы получаете уведомления для возможных состояний контакта как PREPASS, PASS, POSTPASS, COMPLETED и FAILED.

Перечислите запланированные контакты

Перечислите свои запланированные контакты путем выполнения этого кода.

% List scheduled contacts
[scheduledContactList] = HelperAWSListScheduledContacts(region);

Отмените контакт

Можно отменить запланированный контакт перед запланированным временем. Прежде, чем сделать так, рассмотрите положения и условия для отмены запланированного контакта, а также связанных зарядов и оценки. Чтобы отменить запланированный контакт, не прокомментируйте и запустить этот код.

% HelperAWSCancelContact(contactArn,region);

Получите собранные данные от блока S3

Файлы необработанных данных (like downlinkDemodDecode___.bin and downlinkData___.bin) продвинуты к блоку S3. Чтобы загрузить необработанные данные с блока S3, не прокомментируйте и запустить этот код.

% % Specify the raw data file in S3 bucket
% satelliteRawDataFileName = ...%_MWLCFILEREF_matlab/help/examples/satcom/win64/CaptureSatelliteDataUsingAWSGroundStationExample_26.png_MWLT__MWLCVALUE_"downlinkDemodDecode.bin"_MWLCVALUEEND_;
% HelperAWSGetDataFromS3(s3BucketName,satelliteRawDataFileName);

Сделайте другой Сбор данных

Чтобы запланировать другой сбор данных, повторите шаги от раздела Data Capture Setup.

Удалите ресурсы облака AWS

После того, как вы закончили собирать данные, удалению всех ресурсов рекомендуют постараться не подвергаться далее стоимости. Это действие удаляет все ресурсы, которые помечены с парой значения ключа тега. Чтобы удалить ресурсы, не прокомментируйте и запустить этот код.

% HelperAWSCleanResources(region,tagKeyName,tagValueName);

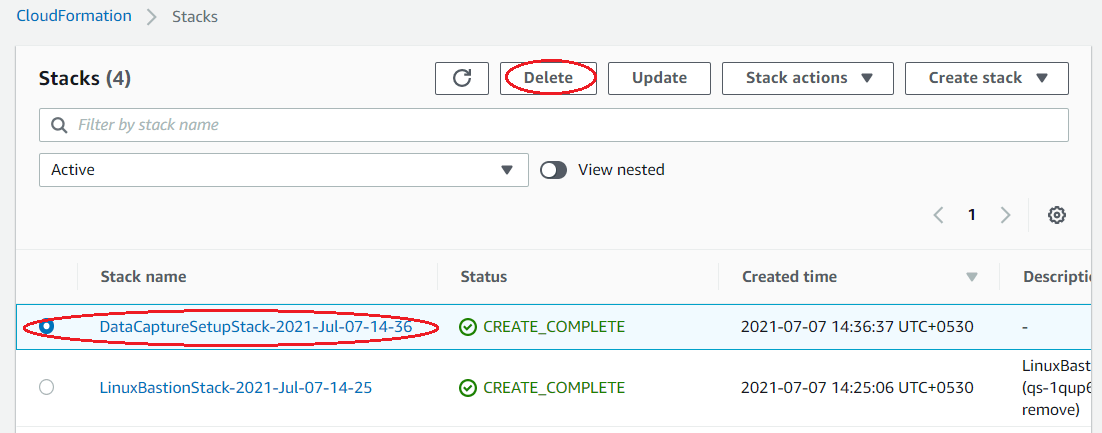

В случае дальнейших ошибок можно удалить ресурсы из Консоли управления AWS. Например, чтобы удалить Стек Формирования Облака AWS, выполните эти шаги.

Закройте учетную запись AWS

Только AWS считают, пользователь root может закрыть учетную запись AWS. Для получения дополнительной информации смотрите, что закрытие вашего AWS считает веб-сайт AWS.

Дальнейшее исследование

Во время сбора данных в запланированное время можно соединиться с экземпляром EC2 при помощи этой команды SSH и наблюдать состояние передачи данных, такое как полоса пропускания или переданные байты.

% Get the SSH command to connect to the EC2 instance
sshCommand = HelperAWSGetSSHCmd(ec2KeyPairFile,tagKeyName,tagValueName,region);

Войдите в систему к экземпляру EC2 с помощью sshCommand видеть журналы от вашего CLI AWS. Можно отследить установку и настройку программного обеспечения на экземпляре EC2 путем проверки журналов в местоположении /var/log/user-data.log.

Другие спутники

Можно собрать данные от любого из этих спутников путем изменения спутникового ID NORAD в функции настройки сбора данных.

Приложение

Пример использует эти функции помощника:
