openSignalIntegrityKit
Загрузите, извлеките и откройте наборы Signal Integrity Toolbox
Описание
openSignalIntegrityKit( извлекает zip-файл набора под названием kitName)kitName в текущую папку с помощью названия проекта по умолчанию. Если zip-файл набора не существует, функция загружает его с сервера. Функция не заменяет существующие папки.
Примечание
Если вы загружаете, извлекаете и открываете набор, это становится проектом в соответствующем приложении, и можно вновь открыть его из приложения.
openSignalIntegrityKit( извлекает zip-файл набора под названием kitName,projectFolder)kitName в заданную папку проекта.
Примеры
Откройте набор PCIe-5

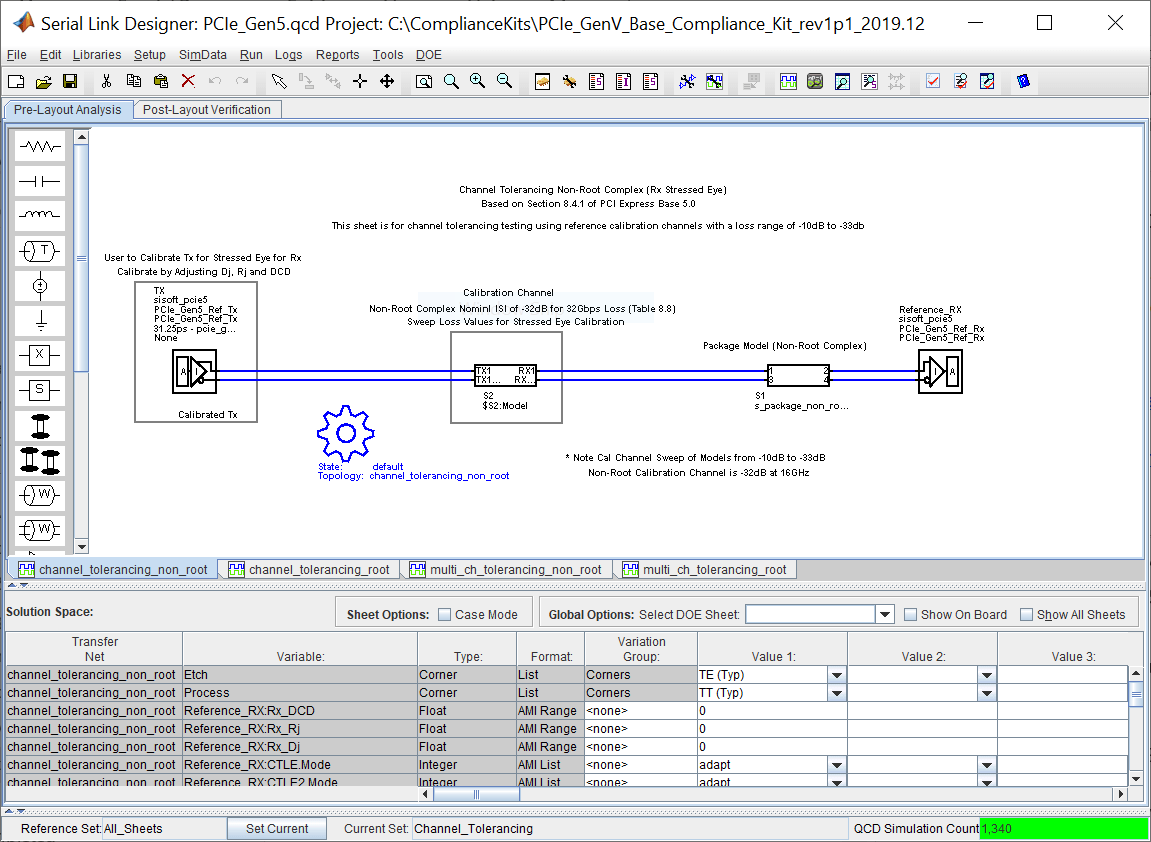

Откройте набор PCIe-5 в приложении Serial Link Designer с помощью openSignalIntegrityKit функция помощника.
openSignalIntegrityKit("PCIe_Gen5_NVMe");
PCIe-5 является расширением последовательного интерфейса исходной спецификации PCI. Пары однонаправленных дифференциальных передающих и приёмных путей составляют ссылку PCIe, и до 16 ссылок объединены, чтобы составить маршрут PCIe. Каждая ссылка является закодированным 128b/130b и действует на уровне 32,0 Гбит/с. Спецификация требует обратной совместимости для предыдущих поколений совместимых проектов PCIe. Больше информации о PCI Express может быть найдено в www.pcisig.com.
