Параллель MIPI D-PHY соединяет набор податливости
Протестируйте податливость к MIPI D-PHY спецификация относительно синхронизации часов к данным в прямом направлении и качества формы волны в противоположной передаче с помощью Parallel Link Designer.
Этот набор может использоваться для тестирования податливости относительно синхронизации часов к данным в прямом направлении (Ведущее устройство, чтобы Работать в качестве ведомого устройства). Противоположная передача (Ведомое устройство Ведущего устройства) действует в ¼ скорость передачи данных прямой передачи. Спецификация неопределенна при синхронизации требований для этих передач и ожидает, что логическая реализация Ведущего устройства обучит себя во время синхронного калибровочного режима гарантировать, что синхронизации соответствуют для противоположной передачи. Таким образом этот набор сконфигурирован, чтобы протестировать качество формы волны только на противоположную передачу. Наконец, этот набор не включает функциональности режима LP.
Открытый МИПИ Д-ФИ Кит
Откройте MIPI D-PHY набор в приложении Parallel Link Designer с помощью openSignalIntegrityKit функция.
openSignalIntegrityKit("MIPI_D_PHY_PLD_Kit");
Обзор набора
Название проекта: MIPI_D_PHY_PLD_Kit
'interfaceName' : MIPI_D_Phy

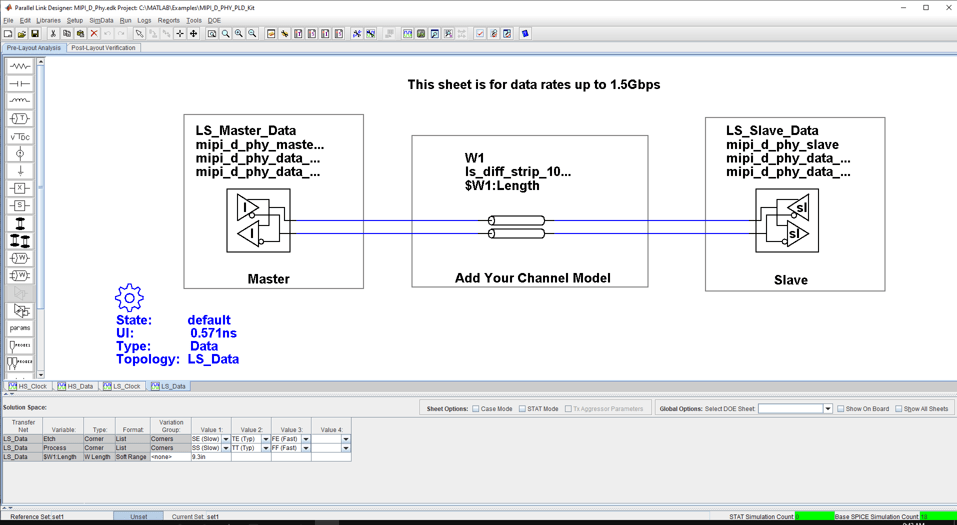

MIPI D-PHY набор задает схематические листы для скоростных скоростей передачи данных выше 1,5 Гбит/с и низкоскоростных скоростей передачи данных, меньше чем или равных 1,5 Гбит/с. Набор может быть симулирован с любым IsSPICE (значение по умолчанию) или HSPICE.
Для получения дополнительной информации о MIPI D-PHY схематика податливости канала, передайте сетевое имущество и правила податливости, отошлите к документу MIPI_D_Phy_PLD_Kit.pdf, который присоединен к этому примеру как к вспомогательному файлу.
Ссылки
[1] Спецификация MIPI D-PHY. mipi_D-PHY_specification_v1-2.pdf. Версия. 1.2.
