MIPI D-PHY последовательный набор податливости ссылки
Протестируйте податливость канала к MIPI D-PHY спецификация с помощью Serial Link Designer.
Этот набор спроектирован, чтобы протестировать MIPI D-PHY податливость канала только. MIPI D-PHY спецификация требует, чтобы каналы соответствовали различной смешанной вставке режима и возвратили характеристики потерь. Этот набор позволяет пользователю проектировать их канал для податливости со спецификацией D-PHY. Чтобы оценить источник синхронная синхронизация интерфейса с помощью совместимого проекта канала, используйте Набор Податливости Ссылки Параллели MIPI D-PHY. Кроме того, этот набор может использоваться, чтобы протестировать необходимый передатчик, и приемник возвращают маски потерь.
Открытый МИПИ Д-ФИ Кит
Откройте MIPI D-PHY набор в приложении Serial Link Designer с помощью openSignalIntegrityKit функция.
openSignalIntegrityKit("MIPI_D_PHY_SLD_Kit");
Обзор набора
Название проекта: MIPI_D_PHY_SLD_Kit
'interfaceName' : MIPI_D_PHY_SLD
Цель рабочие частоты: 0,9 Гбит/с (1,11 нс), 1,5 Гбит/с (667 пикосекунд) и 1,75 Гбит/с (571 пикосекунда).
MIPI D-PHY набор задает три схематических набора для каждого интерфейса. Ссылочные модели IBIS TX и RX включены как заполнители для теста на соответствие.
Все Все листы в проекте

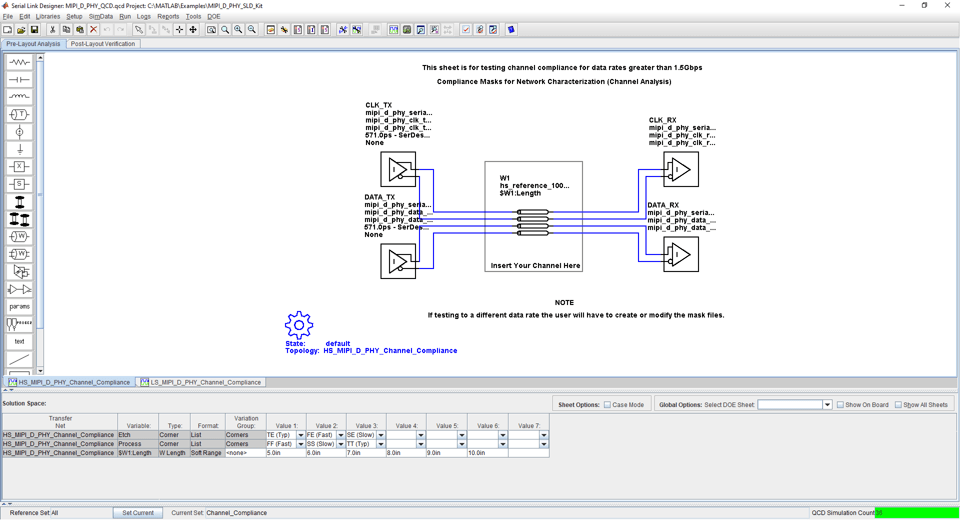

Channel_Compliance — Тестирование MIPI D-PHY податливость канала
TX_RX_Compliance — Тестирование TX и податливости RX
Для получения дополнительной информации о MIPI D-PHY схематика податливости канала, передайте сетевое имущество и правила податливости, отошлите к документу MIPI_D_Phy_SLD.pdf, который присоединен к этому примеру как к вспомогательному файлу.
Ссылки
[1] Спецификация союза MIPI для D-PHY. Версия 2.0, 1 августа 2014.
