pulseperiod

Период двухуровневого импульса

свернуть все на странице

Синтаксис

P = pulseperiod(X)
P = pulseperiod(X,FS)
P = pulseperiod(X,T)
[P,INITCROSS] = pulseperiod(...)
[P,INITCROSS,FINALCROSS] = pulseperiod(...)
[P,INITCROSS,FINALCROSS,NEXTCROSS] = pulseperiod(...)
[P,INITCROSS,FINALCROSS,NEXTCROSS,MIDLEV] = pulseperiod(...)
[P,INITCROSS,FINALCROSS,NEXTCROSS,MIDLEV] = pulseperiod(...,Name,Value)
pulseperiod(...)

Описание

P = pulseperiod(X) возвращает вектор, P, содержа различие между серединой моментов контрольного уровня начального перехода каждого импульса положительной полярности и следующим положительно идущим переходом в двухуровневом сигнале, X. Если pulseperiod не находит два перехода положительной полярности, P isempty. Определить переходы для каждого импульса, pulseperiod оценивает государственные уровни входной формы волны методом гистограммы и идентифицирует все области, которые пересекают верхнюю государственную границу низкого состояния и более низкую государственную границу высокого состояния. Низкое состояние и высокие государственные границы описываются как государственный уровень плюс или минус кратное различию между государственными уровнями. Смотрите Допуски Государственного уровня. Поскольку pulseperiod интерполяция использования, чтобы определить середину моментов контрольного уровня, P может содержать значения, которые не соответствуют выборке моментов двухуровневого сигнала, X.

P = pulseperiod(X,FS) задает частоту дискретизации в герц как положительная скалярная величина. Первый демонстрационный момент в X соответствует t=0. Поскольку pulseperiod интерполяция использования, чтобы определить середину моментов контрольного уровня, P может содержать значения, которые не соответствуют выборке моментов двухуровневого сигнала, X.

P = pulseperiod(X,T) задает моменты выборки в векторе, равном в длине к X. Поскольку pulseperiod интерполяция использования, чтобы определить середину моментов контрольного уровня, P может содержать значения, которые не соответствуют выборке моментов двухуровневого сигнала, X.

[P,INITCROSS] = pulseperiod(...) возвращает середину моментов контрольного уровня первого перехода каждого импульса.

[P,INITCROSS,FINALCROSS] = pulseperiod(...) возвращает середину моментов контрольного уровня итогового перехода каждого импульса.

[P,INITCROSS,FINALCROSS,NEXTCROSS] = pulseperiod(...) возвращает середину моментов контрольного уровня следующего обнаруженного перехода после каждого импульса.

[P,INITCROSS,FINALCROSS,NEXTCROSS,MIDLEV] = pulseperiod(...) возвращает середину контрольного уровня, MIDLEV.

[P,INITCROSS,FINALCROSS,NEXTCROSS,MIDLEV] = pulseperiod(...,Name,Value) возвращает импульсные периоды с дополнительными опциями, заданными одним или несколькими Name,Value парные аргументы.

pulseperiod(...) строит сигнал и затемняет любой идентифицированный импульс. Это отмечает местоположение середины пересечений и их связанного контрольного уровня. Государственные уровни и их связанные более низкие и верхние контуры (корректируемый Name,Value пара с именем 'Tolerance') также построены.

Входные параметры

X

Двухуровневый сигнал. Если форма волны, X, не содержит по крайней мере два перехода, pulseperiod выводит пустую матрицу.

FS

Частота дискретизации в герц.

T

Вектор демонстрационных моментов. Длина T должен равняться длине двухуровневого сигнала, X.

Аргументы name-value

MidPercentReferenceLevel

Середина контрольного уровня как процент амплитуды формы волны.

Значение по умолчанию: 50

Polarity

Импульсная полярность. Задайте полярность как 'positive' или 'negative'. Если вы задаете 'positive', pulseperiod ищет импульсы, начальный переход которых является положительным движением (положительная полярность). Если вы задаете 'negative', pulseperiod ищет импульсы, начальный переход которых является отрицательным движением (отрицательная полярность).

Значение по умолчанию: 'positive'

StateLevels

Низко - и высокие государственные уровни. StateLevels 1 2 вектор с действительным знаком. Первым элементом является низкий государственный уровень. Вторым элементом является высокий государственный уровень. Если вы не задаете низкие уровни и высокие государственные уровни, pulseperiod оценивает государственные уровни от входной формы волны с помощью метода гистограммы.

Tolerance

Уровни терпимости (понижаются и верхние государственные границы), описанный как процент. Смотрите Допуски Государственного уровня.

Значение по умолчанию: 2

Выходные аргументы

P

Импульсный период в секундах. Импульсный период задан как время между серединой моментов контрольного уровня двух последовательных переходов.

INITCROSS

Середина момента контрольного уровня начального перехода.

FINALCROSS

Середина момента контрольного уровня итогового перехода.

NEXTCROSS

Середина момента контрольного уровня первого импульсного перехода после итогового перехода предыдущего импульса.

MIDLEV

Значение формы волны, которое соответствует середине контрольного уровня.

Примеры

свернуть все

Скрипт Open Live Script

Вычислите импульсный период двухуровневого сигнала с двумя переходами положительной полярности. Частота дискретизации составляет 4 МГц.

load('pulseex.mat','x','t')

p = pulseperiod(x,t)
p = 5.0030e-06

Аннотируйте импульсный период на графике формы волны.

pulseperiod(x,t);

Figure Pulse Period Plot contains an axes object. The axes object contains 10 objects of type patch, line. These objects represent pulse period, signal, mid cross, upper boundary, upper state, lower boundary, mid reference, lower state.

Скрипт Open Live Script

Определите середину моментов контрольного уровня, которые задают импульсный период для двухуровневого сигнала.

load('pulseex.mat','x','t')
[~,initcross,~,nextcross] = pulseperiod(x,t)
initcross = 3.1240e-06

nextcross = 8.1270e-06

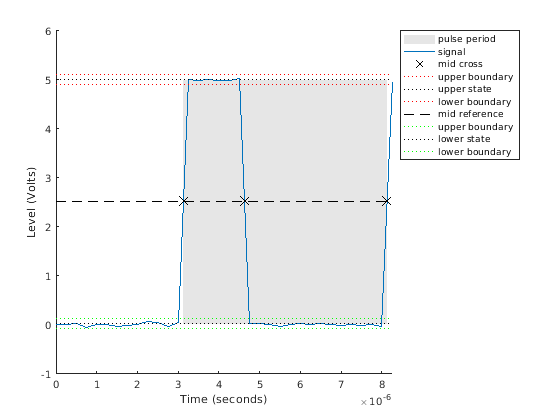

Выведите импульсный период. Отметьте середину моментов контрольного уровня на графике данных.

pulseperiod(x,t)

Figure Pulse Period Plot contains an axes object. The axes object contains 10 objects of type patch, line. These objects represent pulse period, signal, mid cross, upper boundary, upper state, lower boundary, mid reference, lower state.

ans = 5.0030e-06

Больше о

свернуть все

Середина контрольного уровня

Середина контрольного уровня в двухуровневом сигнале с низким государственным уровнем, S 1, и высоко - государственный уровень, S 2,

S1+12(S2−S1)

Середина момента контрольного уровня

Позвольте y, 50% обозначают середину контрольного уровня.

Позвольте t 50%-и t, 50% + обозначают два момента выборки подряд, соответствуя значениям формы волны, самым близким в значении к y 50%.

Позвольте y 50%-и y, 50% + обозначают значения формы волны в t 50%-и t 50% +.

Середина момента контрольного уровня

t50%=t50%+(t50%+−t50%−y50%+−y50%−)(y50%+−y50%−)

Импульсная полярность

Если начальный переход импульса является положительным движением, импульс имеет положительную полярность. Следующий рисунок показывает импульс положительной полярности.

Эквивалентно, положительная полярность (положительно идущий) импульс имеет завершающее работу состояние, более положительное, чем инициирующее состояние.

Если начальный переход импульса является отрицательным движением, импульс имеет отрицательную полярность. Следующий рисунок показывает импульс отрицательной полярности.

Эквивалентно, отрицательная полярность (отрицательно идущий) импульс имеет инициирующее состояние, более положительное, чем завершающее работу состояние.

Допуски государственного уровня

Каждый государственный уровень мог сопоставить ниже - и верхние государственные границы. Эти государственные границы заданы как государственный уровень плюс или минус скалярное кратное различие между высоким состоянием и низким состоянием. Чтобы обеспечить полезную область допуска, скаляр обычно является небольшим числом, таким как 2/100 или 3/100. В общем случае$\alpha\%$ область для низкого состояния задана как

$$S_1\pm{\alpha\over{100}}(S_2-S_1),$$

где$S_1$ низкий государственный уровень и$S_2$ является высоким государственным уровнем. Замените первый термин в уравнении с$S_2$ получить$\alpha\%$ область допуска для высокого состояния.

Этот рисунок иллюстрирует более низкие и верхние 5% государственных границ (области допуска) для двухуровневого сигнала положительной полярности. Толстые пунктирные линии указывают на предполагаемые государственные уровни.

Ссылки

[1] IEEE® Стандарт на переходах, импульсах и связанных формах волны, стандарт IEEE 181, 2003.

Смотрите также

| | |

Представленный в R2012a
