strips

Полосный график

свернуть все на странице

Синтаксис

strips(x)
strips(x,n)
strips(x,sd,fs)
strips(x,sd,fs,scale)

Описание

strips(x) графики x в горизонтальных осях длины 250.

strips(x,n) графики x в полосах, которые являются каждым n выборки долго.

пример

strips(x,sd,fs) графики x в полосах длительности sd учитывая частоту дискретизации fs выборки в секунду.

пример

strips(x,sd,fs,scale) также масштабирует вертикальные оси.

Примеры

свернуть все

Скрипт Open Live Script

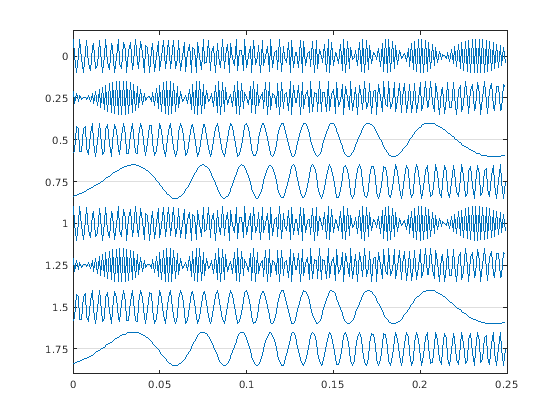

Постройте две секунды модулируемой частотой синусоиды в 0,25 вторых полосах. Задайте частоту дискретизации 1 кГц.

fs = 1000;
t = 0:1/fs:2;
x = vco(sin(2*pi*t),[10 490],fs);

strips(x,0.25,fs)

Figure contains an axes object. The axes object contains an object of type line.

Скрипт Open Live Script

Загрузите речевой сигнал, произведенный в Fs=7418Hz. Файл содержит запись женского голоса, говоря слово "MATLAB®".

load mtlb

Постройте сигнал в 0,18 вторых длинных полосах. Масштабируйте вертикальные оси к 125%.

strips(mtlb,0.18,Fs,1.25)

Figure contains an axes object. The axes object contains an object of type line.

Входные параметры

свернуть все

Входной сигнал в виде вектора или матрицы. Если x матрица, strips графики функций каждый столбец x как горизонтальная ось на том же графике. Функция игнорирует мнимую часть x с комплексным знаком.

Типы данных: single | double
Поддержка комплексного числа: Да

Длина полос в виде действительной положительной скалярной величины.

Длительность в секундах в виде действительной положительной скалярной величины. Если sd задан, затем необходимо также задать fs.

Частота дискретизации в виде действительной положительной скалярной величины. fs имеет модули герц.

Масштабный коэффициент в виде скаляра. strips функция игнорирует мнимую часть scale с комплексным знаком.

Типы данных: single | double
Поддержка комплексного числа: Да

Смотрите также

|

Представлено до R2006a
