Импорт фильтров и спектров

Общие черты другим процедурам

Процедуры очень похожи на объясненных в

Импорт Сигнала в SPTool для загрузки переменных из рабочей области
Загрузка Переменных из Диска для загрузки переменных из диска

Импорт фильтров

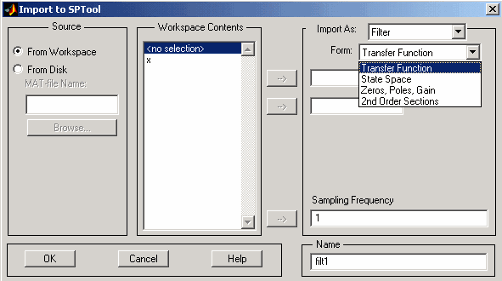

Когда вы импортируете фильтры, сначала выберите соответствующую форму фильтра из списка Form. SPTool в настоящее время не поддерживает импорт объектов фильтра.

Для каждого фильтра вы задаете имя переменной или значение для частоты дискретизации фильтра в поле Sampling Frequency. Каждая форма фильтра требует различных переменных.

Передаточная функция

Для Transfer Function, вы задаете фильтр по его представлению передаточной функции:

$H (z) = \frac{B (z)}{A (z)} = \frac{b (1) + b (2) z^{- 1} + \dots + b (m + 1) z^{- m}}{a (1) + a (2) z^{- 1} + \dots + a (n + 1) z^{- n}}$

Поле Numerator задает имя переменной или значение для вектора коэффициентов числителя b, который содержит m +1 коэффициент в убывающих степенях z.
Поле Denominator задает имя переменной или значение для вектора коэффициентов знаменателя a, который содержит n +1 коэффициент в убывающих степенях z.

Пространство состояний

Для State Space, вы задаете фильтр по его представлению пространства состояний:

$\begin{matrix} \dot{x} = A x + B u \\ y = C x + D u \end{matrix}$

A-Matrix, B-Matrix, C-Matrix и поля D-Matrix задают имя переменной или значение для каждой матрицы в этой системе.

Нули, полюса, усиление

Для Zeros, Poles, Gain, вы задаете фильтр по его представлению нулей, полюсов и усиления:

$H (z) = \frac{Z (z)}{P (z)} = k \frac{(z - z (1)) (z - z (2)) \dots (z - z (m))}{(z - p (1)) (z - p (2)) \dots (z - p (n))}$

Поле Zeros задает имя переменной или значение для нулевого вектора z, который содержит местоположения нулей m.
Поле Poles задает имя переменной или значение для нулевого вектора p, который содержит местоположения полюсов n.
Поле Gain задает имя переменной или значение для усиления k.

Разделы второго порядка

Для 2nd Order Sections вы задаете фильтр по его представлению секции второго порядка:

$H (z) = \prod_{k = 1}^{L} H_{k} (z) = \prod_{k = 1}^{L} \frac{b_{0 k} + b_{1 k} z^{- 1} + b_{2 k} z^{- 2}}{1 + a_{1 k} z^{- 1} + a_{2 k} z^{- 2}}$

Поле SOS Matrix задает имя переменной или значение для L-by-6 матрица SOS

$sos = [\begin{matrix} b_{01} & b_{11} & b_{21} & 1 & a_{11} & a_{21} \\ b_{02} & b_{12} & b_{22} & 1 & a_{12} & a_{22} \\ ⋮ & ⋮ & ⋮ & ⋮ & ⋮ & ⋮ \\ b_{0 L} & b_{1 L} & b_{2 L} & 1 & a_{1 L} & a_{2 L} \end{matrix}]$

чьи строки содержат числитель и коэффициенты знаменателя _bik и _aik секций второго порядка H (z).

Примечание

Если вы импортируете фильтр, который не был создан в SPTool, можно только отредактировать тот фильтр с помощью Нулевого полюсом Редактора.

Импорт спектров

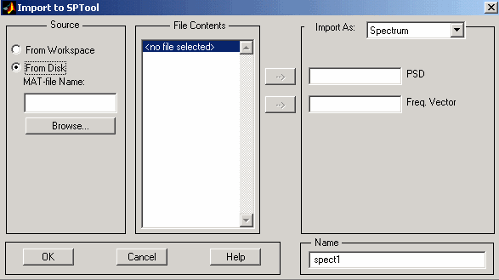

Когда вы импортируете спектральную плотность мощности (PSD), вы задаете:

Имя переменной или значение для вектора PSD в поле PSD
Имя переменной или значение для вектора частоты в поле Freq. Vector

Значения PSD в векторе PSD соответствуют частотам, содержавшимся в векторе Freq. Vector; эти два вектора должны иметь ту же длину.
