Сущности группы Используя пакетную обработку
В этом примере показано, как создать, обработайте и разделите обработанные в пакетном режиме блоки Разделителя Пакета Создателя и Сущности Пакета Сущности использования сущностей. В модели блок Entity Generator используется, чтобы представлять произведенные части в средстве. Части обрабатываются в пакетном режиме блоком Entity Batch Creator. Пакет обрабатывается блоком Entity Server. Когда обработка завершена, пакет разделен в отдельные части блоком Entity Batch Splitter для их доставки.

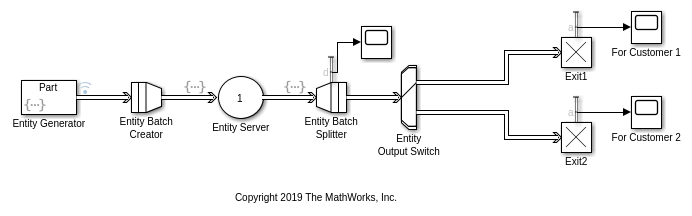

В модели:
Используйте блок Entity Generator, чтобы сгенерировать
Partс двумя атрибутами,ColorиCustomer, представление цвета и места назначения доставки. Сгенерировать три различных цвета и два различных места назначения доставки для каждогоPart, в конечном счете вкладка действий, в Сгенерировать поле действия вводят этот код. поле :
entity.Color = randi([1 3]); entity.Customer = randi([1 2]);
Используйте блок Entity Batch Creator, чтобы сгенерировать пакет, который содержит четыре части.
Используйте блок Entity Server, чтобы обработать и изменить цвет третьего
Partв каждом пакете. В конечном счете вкладка действий, в поле Entry вводят этот код.
entity.batch(3).Color = 5;
Используйте блок Entity Batch Splitter, чтобы разделить части. В Действии входа используйте
disp(entity.batch(3).Color)отобразить цвет третьегоPartв каждом обработанном пакете.
Используйте блок switch Сущности Выход, чтобы направить
Partсоответствующему клиенту на основе егоCustomerатрибут.
Симулируйте модель и рассмотрите результаты
Симулируйте модель.
Откройте Инспектора Данных моделирования и заметьте, что части сгенерированы с Color значения 1, 2, или 3.
Заметьте, что Диагностическое Средство просмотра отображает
Colorзначения третьей сущности в каждом пакете после пакетной обработки данных.
Определите объем блоков, помеченных что касается Клиента 1, и Для Клиента 2 отображают количество частей, поставленных каждому клиенту.
Смотрите также
Entity Batch Creator | Entity Server | Entity Batch Splitter | Entity Generator | Entity Output Switch
