Entity Output Switch

Выведите сущности

Библиотека:
SimEvents

Описание

Блок Entity Output Switch позволяет вам выбирать выходной порт для отъезда сущности среди нескольких выходных портов сущности. Выбранный порт может измениться во время симуляции, и можно выбрать критерий переключения между выходными портами.

Вот некоторые сценарии, в которых вы можете использовать выходной переключатель:

Сущности переходят к одной из нескольких очередей на основе проблем КПД или справедливости. Например, самолеты переходят к одной из нескольких взлетно-посадочных полос в зависимости от длины очереди, или клиенты переходят к первому доступному кассиру из нескольких кассиров.
Сравнение разных подходов к КПД или справедливости, путем тестирования различных правил определить выбранный выходной порт выходного переключателя, может быть частью цели в симуляции системы. Для примера смотрите, что Транспортные средства Маршрута Используют блок switch Сущности Выход.
Сущности переходят к определенному месту назначения на основе своих характеристик. Например, пакеты переходят к одному из нескольких средств доставки на основе местоположений указанных получателей.
Сущности используют запасной маршрут в случае, если предпочтительный маршрут блокируется. Например, система коммуникаций пропускает пакет, если маршрут к передатчику блокируется, и симуляция собирает статистику вокруг пропущенных пакетов.

В качестве альтернативы можно использовать блок Entity Gate, чтобы управлять потоком сущностей на определенном пути сущности. Для получения дополнительной информации смотрите Используя Приоритет Сущности к Отъездам Последовательности.

Порты

Входной параметр

развернуть все

`Port_1` — Введите сущность
скаляр | вектор | матрица

Введите порт сущности для сущностей, вводящих блок.

`control` — Входящая сущность управления
скаляр

Порт элемента управления вводом для входящей сущности управления, которая определяет выходной порт для сущностей, вылетающих от блока.

Вывод

развернуть все

`Port_1` — Выведите сущность
скаляр | вектор | матрица

Выведите порт сущности для сущностей, выходящих из блока.

`Port_2` — Выведите сущность
скаляр | вектор | матрица

Выведите порт сущности для сущностей, выходящих из блока.

Параметры

развернуть все

`Number of output ports` — Задайте количество выходных портов
2 (значения по умолчанию) | скаляр

Количество выходных портов для отъезда сущности.

Программируемое использование

Параметры блоков: NumberOutputPorts

Ввод: символьный вектор

Значения: '2' | скаляр

Значение по умолчанию: '2'

`Switching criterion` — Выберите переключающийся критерий
`First port that is not blocked` (значение по умолчанию) | `Round robin` | `From control port` | `From attribute` | `Equiprobable`

Выберите критерий переключения между выходными портами.

Чтобы вывести сущность к первому разблокированному порту, выберите First port that is not blocked.
Примите пример, куда сущности, прибывающие в блок Entity Output Switch, отбывают через первый выходной порт сущности, который не блокируется, целый по крайней мере один выходной порт сущности не блокируется. Повседневным примером этого подхода является одна очередь людей, ожидающих сервиса одним из нескольких кассиров банка, кассиров, представителей колл-центра, и т.д. Каждый человек в очереди хочет перейти как можно скорее к первому доступному поставщику услуг, не предпочитая один по другому.
Чтобы вывести сущности круговым способом среди выходных портов, выберите Round robin.
Выберите From control port позволять порту управления определить выбранный порт для отъезда сущности. Порт управления, будет казаться, будет вводить анонимную сущность, несущую данные со значением, больше, чем 0 и меньший, чем или равный количеству выходных портов, чтобы определить активный порт.
Чтобы задать атрибут, который определяет выходной порт, выберите From attribute. Значение атрибута больше 0 и меньший, чем или равный количеству выходных портов, чтобы определить активный порт.
Рассмотрите ситуацию, в которой пакеты сортируются среди нескольких средств доставки на основе местоположений указанных получателей. Если каждый пакет является сущностью, то можно присоединить данные к каждой сущности, чтобы указать на местоположение ее получателя.
Чтобы случайным образом выбрать выходной порт для отъезда сущности, выберите Equiprobable. Установите Seed генерировать случайное число и определять активный выходной порт.

Примечание

Блок округляет значение двойной точности до ближайшего целого числа, меньше чем или равного его значению как выбор портов. Например, значение 0.3 округлен к 0 который не является допустимым значением для выбора портов.

Программируемое использование

Параметры блоков: SwitchingCriterion

Ввод: символьный вектор

Значения: 'First port that is not blocked' | 'Round robin' | 'From control port' | 'From attribute' | 'Equiprobable'

Значение по умолчанию: 'First port that is not blocked'

`Initial port selection` — Задайте выходной порт в начале симуляции
1 (значение по умолчанию) | скаляр

Выберите начальный порт для отъезда сущности.

Зависимости

Этот параметр отображается, когда Switching criterion установлен в Round robin или From control port.

Программируемое использование

Параметры блоков: InitialPortSelection

Ввод: символьный вектор

Значения: '1' | скаляр

Значение по умолчанию: '1'

`Switch Attribute name` — Задайте атрибут, который определяет выходной порт
`Attribute1` (значение по умолчанию) | вектор символов

Укажите, что название атрибута раньше переключало выходной порт.

Зависимости

Этот параметр отображается, когда Switching criterion установлен в From attribute.

Программируемое использование

Параметры блоков: SwitchAttributeName

Ввод: символьный вектор

Значения: 'Attribute1' | вектор символов

Значение по умолчанию: 'Attribute1'

`Seed` Определение Seed
34567 (значение по умолчанию) | скаляр

Задайте seed для генератора случайных чисел, чтобы определить выходной порт.

Зависимости

Этот параметр отображается, когда Switching criterion установлен в Equiprobable.

Программируемое использование

Параметры блоков: Seed

Ввод: символьный вектор

Значения: '34567' | скаляр

Значение по умолчанию: '34567'

Примеры модели

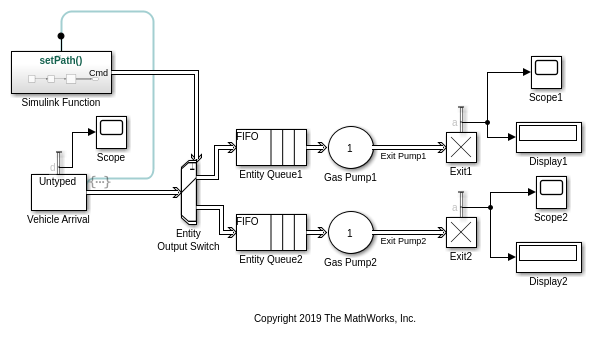

Route Vehicles Using an Entity Output Switch Block

Направьте транспортные средства Используя блок switch сущности Выход

Направьте транспортные средства к двум различным насосам в автозаправочной станции путем управления блоком switch Сущности Выход.

Распределение ресурсов от нескольких пулов

Метод для выделения ресурсов от нескольких пулов ресурсов. Это показывает, как выбрать пул, от которого можно чертить ресурс, на основе данных критериев.

Job Scheduling and Resource Estimation for a Manufacturing Plant

Планирование задания и оценка ресурса для завода-изготовителя

Смоделируйте завод-изготовитель. Объект состоит из сборочного конвейера что задания процессов на основе заранее установленного графика. Этот пример обходит вас через рабочий процесс для:

Сравнение стратегий постановки в очередь

Вы когда-либо были в кассе супермаркета и задавались вопросом, почему вы находитесь в самой медленной линии? В этом примере показано, как системы массового обслуживания могут быть смоделированы в SimEvents для этого типа приложения. Две параллельных версии простой модели четырех счетчиков супермаркета регистра представлены - тот, который использует четыре, разделяют очереди и один с одной "змеевидной" очередью, которая питает все регистры.

Моделирование промышленной системы Kanban

Промышленная система, которая использует kanbans, чтобы справиться с производственными действиями. Анализ результатов симуляции подсвечивает проблемы в системе и предлагает способы улучшать ее производительность.

Effects of Communication Delays on an ABS Control System

Эффекты коммуникационных задержек на системе управления ABS

Как стохастические сетевые причины трафика, синхронизирующие задержку и неопределенность в антиблокировочной тормозной системе (ABS), которая использует коммуникации Сети области управления (CAN). Модель является представительной для реальной загруженной в большой степени сети и также иллюстрирует проблемно-ориентированную модель распределенной системы. Включением реальных эффектов синхронизации в модели вы завоевываете доверие о поведении и робастности вашего проекта, прежде чем вы протестируете его в оборудовании.
