Transmission Line

Линия электропередачи модели

Библиотека:
RF Blockset / Конверт Схемы / Элементы

Описание

Используйте блок Transmission Line для задержанной модели - базирующиеся, смешанные, и распределенные линии электропередачи. Опции диалогового окна маски изменяются автоматически, чтобы вместить выбор типа модели.

Параметры

развернуть все

Основной

`Model type` — Тип модели линии электропередачи
`Delay-based and lossless` (значение по умолчанию) | `Delay-based and lossy` | `Lumped parameter L-section` | `Lumped parameter Pi-section` | `Coaxial` | `Coplanar waveguide` | `Microstrip` | `Two-wire` | `Parallel-plate` | `Equation-based` | `RLCG`

Тип модели линии электропередачи в виде одного из следующего:

Delay-based and lossless – линия электропередачи основана на задержке, но никакая потеря.
Delay-based and lossy – линия электропередачи основана на задержке и существует потеря.
Lumped parameter L-section – линия электропередачи как много L-разделов RLGC.
Lumped parameter Pi-section – линия электропередачи как много разделов пи RLGC.
Coaxial – линия электропередачи как коаксиальная линия электропередачи. Коаксиальную линию электропередачи показывают в поперечном сечении в следующем рисунке. Его физические характеристики включают радиус внутреннего проводника, a и радиуса внешнего проводника b.
Coplanar waveguide – линия электропередачи как компланарный волновод. Компланарную линию электропередачи волновода показывают в поперечном сечении в следующем рисунке. Его физические характеристики включают ширину проводника, w, проводниковую толщину, t, паз width, s, высоту подложки, d и относительную постоянную проницаемость, ε.
Microstrip – линия электропередачи как микрополосковая линия электропередачи. Микрополосковую линию электропередачи показывают в поперечном сечении в следующем рисунке. Его физические характеристики включают микрополосковую ширину, w, микрополосковую толщину, t, высоту подложки, d и относительную постоянную проницаемость, ε.
Two-wire – линия электропередачи как двухпроводная линия электропередачи. Двухпроводную линию электропередачи показывают в поперечном сечении в следующем рисунке. Его физические характеристики включают радиус проводов, a, разделение или физическое расстояние между проводными центрами, S, и относительная проницаемость и проницаемость Ссылок проводов. Программное обеспечение RF Blockset™ Equivalent Baseband принимает, что относительная проницаемость и проницаемость универсальны.
Parallel plate –
линия электропередачи как линия электропередачи параллельной пластины. Линию электропередачи параллельной пластины показывают в поперечном сечении в следующем рисунке. Его физические характеристики включают ширину пластины, w, и разделение пластины, d. Ссылки.
Equation based –
линия электропередачи как основанная на уравнении линия электропередачи. Линия электропередачи, которая может быть с потерями или без потерь, обработана как 2D порт линейная сеть.
RLCG –
линия электропередачи как линия электропередачи RLCG. Эта линия описана в диалоговом окне блока в терминах его зависимого частотой сопротивления, индуктивности, емкости и проводимости. Линия электропередачи, которая может быть с потерями или без потерь, обработана как 2D порт линейная сеть.

`Transmission delay` — Задержка линии электропередачи
`4.7e-9 s` (значение по умолчанию) | действительный скаляр

Задержка линии электропередачи в виде действительного скаляра в s, миллисекунды, микросекунды или наносекунды.

Чтобы включить этот параметр, выберите одно из следующего:

Delay-based and lossless в Model type.
Delay-based and lossy в Model type.

`Characteristic impedance` — Импеданс линии электропередачи
`50 Ohm` (значение по умолчанию) | действительный скаляр

Импеданс линии электропередачи в виде действительного скаляра в Ohm, kOhm, MOhm, или GOhm.

Зависимости

Чтобы включить этот параметр, выберите одно из следующего:

Delay-based and lossless, Delay-based and lossy, или Equation-based в Model type.
Lumped parameter L-section или Lumped parameter Pi-section в Model type и By characterisitc impedance and capacitance в Parameterization.

`Resistance per unit length` — Сопротивление на единицу длины линии электропередачи
`0.3 Ohm/m` (значение по умолчанию) | положительная скалярная величина

Сопротивление на единицу длины линии электропередачи в виде положительной скалярной величины в Ohm/m, kOhm/m, MOhm/m, или GOhm/m.

Зависимости

Чтобы включить этот параметр, выберите одно из следующего:

Delay-based and lossy или RLCG в Model type.
Lumped parameter L-section или Lumped parameter Pi-section в Model type и By characterisitc impedance and capacitance в Parameterization.

`Line length` — Физическая длина линии электропередачи
`1 cm` (значение по умолчанию) | положительная скалярная величина

Физическая длина линии электропередачи или l в виде положительной скалярной величины в m, cm, mm, um\in, или ft.

Зависимости

Чтобы включить этот параметр, выберите одно из следующего:

Delay-based and lossy, Coaxial, Coplanar waveguide, Microstrip, или Two-wire, Parallel-plate, Equation-based, или RLCG в Model type.
Lumped parameter L-section или Lumped parameter Pi-section в Model type и By characterisitc impedance and capacitance или By inductance and capacitance в Parameterization.

`Number of segments` — Количество сегментов в линии электропередачи
10 (значение по умолчанию) | положительная скалярная величина

Количество сегментов в линии электропередачи в виде положительной скалярной величины.

Зависимости

Чтобы включить этот параметр, выберите одно из следующего:

Delay-based and lossy в Model type.
Lumped parameter L-section или Lumped parameter Pi-section в Model type и By characterisitc impedance and capacitance или By inductance and capacitance в Parameterization.

`Parameterization` — Тип параметров к сегментам модели в линии электропередачи
`By characterisitc impedance and capacitance` (значение по умолчанию) | `By inductance and capacitance`

Тип параметров к сегментам модели в линии электропередачи в виде By characterisitc impedance and capacitance или By inductance and capacitance.

Зависимости

Чтобы включить этот параметр, выберите Lumped parameter L-section или Lumped parameter Pi-section в Model type.

`Capacitance per unit length` — Длина емкости на единицу длины линии электропередачи
`94e-12 F/m` (значение по умолчанию) | положительная скалярная величина

Длина емкости на единицу длины линии электропередачи в виде положительной скалярной величины в F/m, mF/m, uF/m, nF/m, или pF/m.

Зависимости

Чтобы включить этот параметр, выберите Lumped parameter L-section, Lumped parameter Pi-section, или RLCG в Model type.

`Conductance per unit length` — Проводимость на единицу длины линии электропередачи
`5e-6 S/m` (значение по умолчанию) | положительная скалярная величина

Проводимость на единицу длины линии электропередачи в виде положительной скалярной величины в S/m, mS/m, uS/m, или nS/m.

Зависимости

Чтобы включить этот параметр, выберите Lumped parameter L-section, Lumped parameter Pi-section, или RLCG в Model type.

`Inductance per unit length` — Индуктивность на единицу длины линии электропередачи
`235e-9 H/m` (значение по умолчанию) | положительная скалярная величина

Индуктивность на единицу длины линии электропередачи в виде положительной скалярной величины в H/m, mH/m, uH/m, или nH/m.

Зависимости

Чтобы включить этот параметр, выберите одно из следующего:

Lumped parameter L-section, или Lumped parameter Pi-section в Model type и By inductance and capacitance в Parameterization.
RLCG в Model type

`Outer radius` — Внешний радиус коаксиальной линии электропередачи
`2.57 mm` (значение по умолчанию) | положительная скалярная величина

Внешний радиус коаксиальной линии электропередачи в виде положительной скалярной величины в m, cm, mm, um\in, или ft.

Зависимости

Чтобы включить этот параметр, выберите Coaxial в Model type.

`Inner radius` — Внутренний радиус коаксиальной линии электропередачи
`2.57 mm` (значение по умолчанию) | положительная скалярная величина

Внутренний радиус коаксиальной линии электропередачи в виде положительной скалярной величины в m, cm, mm, um\in, или ft.

Зависимости

Чтобы включить этот параметр, выберите Coaxial в Model type.

`Relative permeability constant` — Относительная проницаемость диэлектрика
1 (значение по умолчанию) | скаляр

Относительная проницаемость диэлектрика в виде скаляра.

Зависимости

Чтобы включить этот параметр, выберите Coaxial, Two-wire, или Parallel-plate в Model type.

`Relative permittivity constant` — Относительная проницаемость диэлектрика
2.2 (значение по умолчанию) | скаляр

Относительная проницаемость диэлектрика в виде скаляра.

Зависимости

Чтобы включить этот параметр, выберите Coaxial, Coplanar waveguide, Microstrip, Two-wire, или Parallel-plate в Model type.

`Loss Tangent of dielectric` — Угловая касательная потерь диэлектрика
0 (значение по умолчанию) | скаляр

Угловая касательная потерь диэлектрика в виде скаляра.

Зависимости

Чтобы включить этот параметр, выберите Coaxial, Coplanar waveguide, Microstrip, Two-wire, или Parallel-plate в Model type.

`Conductivity of conductor` — Проводимость проводника
`inf` (значение по умолчанию) | скаляр

Проводимость проводника в виде скаляра в S/m, mS/m, uS/m, или nS/m.

Зависимости

Чтобы включить этот параметр, выберите Coaxial, Coplanar waveguide, Microstrip, Two-wire или Parallel-plate в Model type.

`Stub mode` — Тип заглушки
`Not a stub` (значение по умолчанию) | `Shunt` | `Series`

Тип заглушки в виде Not a stub, Shunt, или Series. Смотрите вычисления параметра для линии электропередачи с заглушкой.

Зависимости

Чтобы включить этот параметр, выберите Coaxial, Coplanar waveguide, Microstrip Two-wire, Parallel-plate, Equation-based, или RLCG в Model type.

`Termination of stub` — Тип завершения для заглушки
`Open` (значение по умолчанию) | `Short`

Тип завершения для заглушки в виде Open или Short.

Зависимости

Чтобы включить этот параметр, выберите Series или Shunt в Stub mode.

`Conductor width` — Физическая ширина проводника
`0.6 mm` (значение по умолчанию) | положительная скалярная величина

Физическая ширина проводника в виде положительной скалярной величины в m, cm, mm, um\in, или ft.

Зависимости

Чтобы включить этот параметр, выберите Coplanar waveguide в Model type.

`Slot width` — Физическая ширина паза
`0.2 mm` (значение по умолчанию) | положительная скалярная величина

Физическая ширина паза в виде положительной скалярной величины в m, cm, mm, um\in, или ft.

Зависимости

Чтобы включить этот параметр, выберите Coplanar waveguide в Model type.

`Substrate height` — Толщина диэлектрика, на котором находится проводник
`0.635 mm` (значение по умолчанию) | положительная скалярная величина

Толщина диэлектрика, на котором проводник находится в виде положительной скалярной величины в m, cm, mm, um\in, или ft.

Зависимости

Чтобы включить этот параметр, выберите Coplanar waveguide или Microstrip в Model type.

`Strip thickness` — Физическая толщина проводника
`5 um` (значение по умолчанию) | положительная скалярная величина

Физическая толщина проводника в виде положительной скалярной величины в m, cm, mm, um\in, или ft.

Зависимости

Чтобы включить этот параметр, выберите Coplanar waveguide или Microstrip в Model type.

`Strip Width` — Ширина микрополосковой линии электропередачи
`0.6 mm` (значение по умолчанию) | положительная скалярная величина

Ширина микрополосковой линии электропередачи в виде положительной скалярной величины в m, cm, mm, um\in, или ft.

Зависимости

Чтобы включить этот параметр, выберите Microstrip в Model type.

`Wire radius` — Радиус проведения проводов двухпроводной линии электропередачи
`0.67 mm` (значение по умолчанию) | положительная скалярная величина

Радиус проводов проведения двухпроводной линии электропередачи в виде положительной скалярной величины в m, cm, mm, um\in, или ft.

Зависимости

Чтобы включить этот параметр, выберите Two-wire в Model type.

`Wire separation` — Физическое расстояние между проведением проводов двухпроводной линии электропередачи
`1.62 mm` (значение по умолчанию) | положительная скалярная величина

Физическое расстояние между проводами проведения двухпроводной линии электропередачи в виде положительной скалярной величины в m, cm, mm, um\in, или ft.

Зависимости

Чтобы включить этот параметр, выберите Two-wire в Model type.

`Plate width` — Ширина линии электропередачи параллельной пластины
`5 mm` (значение по умолчанию) | положительная скалярная величина

Ширина линии электропередачи параллельной пластины в виде положительной скалярной величины в m, cm, mm, um\in, или ft.

Зависимости

Чтобы включить этот параметр, выберите Parallel-plate в Model type.

`Plate separation` — Толщина пластин разделения диэлектрика
`1 mm` (значение по умолчанию) | положительная скалярная величина

Толщина диэлектрика, разделяющего пластины в виде положительной скалярной величины в m, cm, mm, um\in, или ft.

Зависимости

Чтобы включить этот параметр, выберите Parallel-plate в Model type.

`Phase velocity (m/s)` — Скорость распространения универсальной плоской волны на линии электропередачи
299792458 (значение по умолчанию) | положительная скалярная величина

Скорость распространения универсальной плоской волны на линии электропередачи в виде положительной скалярной величины в метрах в секунду

Зависимости

Чтобы включить этот параметр, выберите Equation-based в Model type.

`Loss (dB/m)` — Сокращение силы сигнала, когда это перемещается по линии электропередачи
0 (значение по умолчанию) | положительная скалярная величина

Сокращение силы сигнала, когда это перемещается по линии электропередачи в виде положительной скалярной величины в метрах в секунду

Зависимости

Чтобы включить этот параметр, выберите Equation-based в Model type.

`Frequency` — Моделирование частот
`1e9` (значение по умолчанию) | положительная скалярная величина

Моделирование частот в виде положительной скалярной величины или вектора в Hz, kHz, MHz, или GHz.

Зависимости

Чтобы включить этот параметр, выберите Equation-based или RLCG в Model type.

`Interpolation method` — Метод интерполяции раньше вычислял значения на частотах моделирования
`Linear` (значение по умолчанию) | `Spline` | `Cubic`

Метод интерполяции раньше вычислял значения на частотах моделирования в виде Linearсплайн, или Cubic.

Зависимости

Чтобы включить этот параметр, выберите Equation-based или RLCG в Model type.

`Ground and hide negative terminals` — Заземлите терминалы схемы RF
`on` (значение по умолчанию) | `off`

Выберите этот параметр, чтобы внутренне заземлить и скрыть отрицательные терминалы. Чтобы отсоединить отрицательные терминалы, очистите этот параметр. Путем представления этих терминалов можно соединить их с другими частями модели.

По умолчанию эта опция выбрана.

Примечание

Моделирование вкладки опций активируется для всех опций линии электропередачи кроме Delay-based and lossless, Delay-based and lossy, Lumped parameter L-section, и Lumped parameter pi-section.

Моделирование

`Modeling Options` — Опции к S-параметрам модели
`Frequency domain` (значение по умолчанию) | `Time domain (rationalfit)`

Опции к S-параметрам модели в виде:

Frequency domain – Вычисляет основополосную импульсную характеристику для каждой несущей частоты независимо. Этот метод основан на свертке. Существует опция, чтобы задать длительность импульсной характеристики. Для получения дополнительной информации смотрите, Сравнивают Опции Симуляции Времени и Частотного диапазона для S-параметров.
Time domain (rationalfit) – Вычисляет аналитическую рациональную модель, которая аппроксимирует целую область значений данных.

Для Amplifier и блоков S-parameters, значением по умолчанию является Time domain (rationalfit). Для блока Transmission Line значением по умолчанию является Frequency domain.

`Automatically estimate impulse response duration` — Вычислите длительность импульсной характеристики автоматически
`off` (значение по умолчанию) | `on`

Выберите Automatically estimate impulse response duration , чтобы вычислить длительность импульсной характеристики автоматически. Очистите выбор, чтобы задать длительность импульсной характеристики.

Зависимости

Чтобы включить этот параметр, выберите Frequency domain в Modeling options.

`Impulse response duration` — Вручную задайте длительность импульсной характеристики
`0 s` (значение по умолчанию) | положительная скалярная величина

Вручную задайте длительность импульсной характеристики в виде положительной скалярной величины в s, ms, us, или ns.

Зависимости

Чтобы включить этот параметр, очистите Automatically estimate impulse response duration.

`Fitting options` — Подходящие опции для rationalfit
`Share all poles` (значение по умолчанию) | `Share poles by columns` | `Fit individually`

Подходящие опции для rationalfit в виде Share all poles, Share poles by columns, или Fit individually.

Для блока Amplifier значением по умолчанию является Fit individually. Для блока S-parameters и блока Transmission Line, значением по умолчанию является Share all poles.

Зависимости

Чтобы включить этот параметр, выберите Time domain (rationalfit) в Modeling options.

`Relative error desired (dB)` — Относительная погрешность, приемлемая в rationalfit, выводится
-40 (значение по умолчанию) | действительный скаляр

Относительная погрешность, приемлемая в rationalfit, выводится в виде действительного скаляра в децибелах.

Зависимости

Чтобы включить этот параметр, выберите Time domain (rationalfit) в Modeling options.

`Rational fitting results` — Значения rationalfit вычислений
только для чтения (значение по умолчанию)

Показывает значения Number of independent fits, Number of required poles и Relative error achieved (dB).

При моделировании использования Time domain, Plot в Visualization вкладка отображает на графике данные, заданные в Data Source и значения в rationalfit функция.

Зависимости

Чтобы включить этот параметр, выберите Time domain (rationalfit) в Modeling options.

Примеры модели

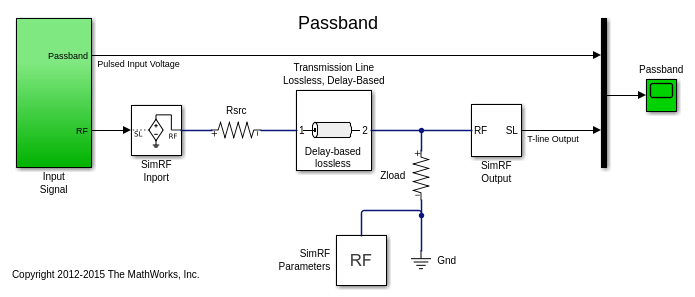

Transmission Lines, Delay-based and Lumped Models

Линии электропередачи, основанные на задержке и смешанные модели

Симулируйте основанный на задержке и блоки использования Линии электропередачи смешанного элемента в библиотеке RF Blockset™ Circuit Envelope. Пример упорядочивается, чтобы исследовать конверт схемы и различия в полосе пропускания, основанное на задержке разделение линии электропередачи с потерями и смешанную реализацию элемента задержки.

Больше о

развернуть все

Уравнения для вычислений параметра ABCD

Следующие вспомогательные уравнения используются для вычислений ABCD-параметра.

$\begin{matrix} Z_{0} = \sqrt{\frac{R + j ω L}{G + j ω C}} \\ k = k_{r} + j k_{i} = \sqrt{(R + j ω L) (G + j ω C)} \end{matrix}$

где

$\begin{array}{l} R = \frac{1}{2 π σ_{c o n d} δ_{c o n d}} (\frac{1}{a} + \frac{1}{b}) \\ L = \frac{μ}{2 π} \ln (\frac{b}{a}) \\ G = \frac{2 π ω ε^{″}}{\ln (\frac{b}{a})} \\ C = \frac{2 π ε^{'}}{\ln (\frac{b}{a})} \end{array}$

В этих уравнениях:

a является радиусом внутреннего проводника.
b является радиусом внешнего проводника.
_σcond является проводимостью в проводнике.
μ является проницаемостью диэлектрика.
ε является проницаемостью диэлектрика.
ε″ является мнимой частью ε, ε″ = ε _0εrtan δ, где:
- ε ₀ является проницаемостью свободного пространства.
- _εr является значением параметров Relative permittivity constant.
- коричневый δ является значением параметров Loss tangent of dielectric.
_δcond является глубиной кожи проводника, который блок вычисляет как $1 / \sqrt{π f μ σ_{c o n d}}$ .
f является вектором из внутренних частот моделирования.
Z ₀ является импедансом заданной характеристики.
k является вектором, элементы которого соответствуют элементам входного вектора, freq. Блок вычисляет k от заданных параметров как k = _αa + iβ, где _αa является коэффициентом затухания, и β является номером волны. Коэффициент затухания _αa связан с заданной потерей, α,
$α_{a} = - \ln (10^{α / 20})$
Номер волны β связан с заданной фазовой скоростью, _Vp,
$β = \frac{2 π f}{V_{p}}$
Фазовая скорость _VP также известна как скорость распространения волны.

Вычисления параметра для распределенной линии электропередачи

Когда моделирование распределило линии электропередачи, блок сначала вычисляет ABCD-параметры в наборе внутренних частот. ABCD-параметрами являются преобразованные S-параметры для симуляции.

Блок вычисляет ABCD-параметры от физической длины линии электропередачи, d и комплексного постоянного распространения, k, с помощью следующей системы уравнений:

$\begin{array}{l} A = \frac{e^{k d} + e^{- k d}}{2} \\ B = \frac{Z_{0} * (e^{k d} - e^{- k d})}{2} \\ C = \frac{e^{k d} - e^{- k d}}{2 * Z_{0}} \\ D = \frac{e^{k d} + e^{- k d}}{2} \end{array}$

Вычисления параметра для линии электропередачи с заглушкой

Когда вы устанавливаете параметр Stub mode в диалоговом окне маски к Shunt, сеть 2D порта состоит из линии электропередачи последовательно с заглушкой. Можно отключить заглушку с коротким замыканием или разомкнутой цепью как показано в следующем рисунке.

_Zin является входным импедансом схемы шунта. ABCD-параметры для заглушки шунта вычисляются как

$\begin{matrix} A = 1 \\ B = 0 \\ C = 1 / Z_{i n} \\ D = 1 \end{matrix}$

Когда вы устанавливаете параметр Stub mode в диалоговом окне маски к Series, сеть 2D порта включает серийную линию электропередачи. Можно отключить эту линию или с коротким замыканием или с разомкнутой цепью как показано здесь.

_Zin является входным импедансом последовательной схемы. ABCD-параметры для серийной заглушки:

$\begin{matrix} A = 1 \\ B = Z_{i n} \\ C = 0 \\ D = 1 \end{matrix}$

Советы

В общем случае блоки, что эффекты задержки модели используют историю сигнала. Можно минимизировать числовую ошибку, которые происходят из-за отсутствия истории сигнала в начале симуляции. Для этого в панели Решателя диалогового окна Configuration Parameters можно задать Initial step size. Для моделей с основанными на задержке блоками Transmission Line используйте начальный размер шага, который меньше значения параметра Delay.

Ссылки

[1] Sussman-форт, S. E. и Дж. К. Хэнтгэн. “Реализация SPICE моделей линии электропередачи и диода Шотки с потерями”. Транзакции IEEE на микроволновой теории и Techniques.Vol. 36, № 1, январь 1988.

[2] Pozar, Дэвид М. Микроволновая разработка. Хобокен, NJ: John Wiley & Sons, Inc., 2005.

[3] Гупта, K. C. Ramesh Garg, Индер Баль и Пракаш Бхартия. Микрополосковый Lines и Slotlines, 2-й выпуск, Норвуд, MA: Artech House, Inc., 1996.

[4] Людвиг, Райнхольд и Павел Бречко. Проектирование схем RF: теория и приложения. Englewood Cliffs: NJ: Prentice Hall, 2000.

[5] Правда, Кеннет М. “Линии передачи данных и их характеристики”. Указания по применению National Semiconductor 806, апрель 1992.

Документация

Transmission Line

Описание

Параметры

Transmission delay — Задержка линии электропередачи 4.7e-9 s (значение по умолчанию) | действительный скаляр

Characteristic impedance — Импеданс линии электропередачи 50 Ohm (значение по умолчанию) | действительный скаляр

Зависимости

Resistance per unit length — Сопротивление на единицу длины линии электропередачи 0.3 Ohm/m (значение по умолчанию) | положительная скалярная величина

Зависимости

Line length — Физическая длина линии электропередачи 1 cm (значение по умолчанию) | положительная скалярная величина

Зависимости

Number of segments — Количество сегментов в линии электропередачи10 (значение по умолчанию) | положительная скалярная величина

Зависимости

Parameterization — Тип параметров к сегментам модели в линии электропередачи By characterisitc impedance and capacitance (значение по умолчанию) | By inductance and capacitance

Зависимости

Capacitance per unit length — Длина емкости на единицу длины линии электропередачи 94e-12 F/m (значение по умолчанию) | положительная скалярная величина

Зависимости

Conductance per unit length — Проводимость на единицу длины линии электропередачи 5e-6 S/m (значение по умолчанию) | положительная скалярная величина

Зависимости

Inductance per unit length — Индуктивность на единицу длины линии электропередачи 235e-9 H/m (значение по умолчанию) | положительная скалярная величина

Зависимости

Outer radius — Внешний радиус коаксиальной линии электропередачи 2.57 mm (значение по умолчанию) | положительная скалярная величина

Зависимости

Inner radius — Внутренний радиус коаксиальной линии электропередачи 2.57 mm (значение по умолчанию) | положительная скалярная величина

Зависимости

Relative permeability constant — Относительная проницаемость диэлектрика1 (значение по умолчанию) | скаляр

Зависимости

Relative permittivity constant — Относительная проницаемость диэлектрика2.2 (значение по умолчанию) | скаляр

Зависимости

Loss Tangent of dielectric — Угловая касательная потерь диэлектрика0 (значение по умолчанию) | скаляр

Зависимости

Conductivity of conductor — Проводимость проводника inf (значение по умолчанию) | скаляр

Зависимости

Stub mode — Тип заглушки Not a stub (значение по умолчанию) | Shunt | Series

Зависимости

Termination of stub — Тип завершения для заглушки Open (значение по умолчанию) | Short

Зависимости

Conductor width — Физическая ширина проводника 0.6 mm (значение по умолчанию) | положительная скалярная величина

Зависимости

Slot width — Физическая ширина паза 0.2 mm (значение по умолчанию) | положительная скалярная величина

Зависимости

Substrate height — Толщина диэлектрика, на котором находится проводник 0.635 mm (значение по умолчанию) | положительная скалярная величина

Зависимости

Strip thickness — Физическая толщина проводника 5 um (значение по умолчанию) | положительная скалярная величина

Зависимости

Strip Width — Ширина микрополосковой линии электропередачи 0.6 mm (значение по умолчанию) | положительная скалярная величина

Зависимости

Wire radius — Радиус проведения проводов двухпроводной линии электропередачи 0.67 mm (значение по умолчанию) | положительная скалярная величина

Зависимости

Wire separation — Физическое расстояние между проведением проводов двухпроводной линии электропередачи 1.62 mm (значение по умолчанию) | положительная скалярная величина

Зависимости

Plate width — Ширина линии электропередачи параллельной пластины 5 mm (значение по умолчанию) | положительная скалярная величина

Зависимости

Plate separation — Толщина пластин разделения диэлектрика 1 mm (значение по умолчанию) | положительная скалярная величина

Зависимости

Phase velocity (m/s) — Скорость распространения универсальной плоской волны на линии электропередачи299792458 (значение по умолчанию) | положительная скалярная величина

Зависимости

Loss (dB/m) — Сокращение силы сигнала, когда это перемещается по линии электропередачи0 (значение по умолчанию) | положительная скалярная величина

Зависимости

Frequency — Моделирование частот 1e9 (значение по умолчанию) | положительная скалярная величина

Зависимости

Interpolation method — Метод интерполяции раньше вычислял значения на частотах моделирования Linear (значение по умолчанию) | Spline | Cubic

Зависимости

Ground and hide negative terminals — Заземлите терминалы схемы RF on (значение по умолчанию) | off

Modeling Options — Опции к S-параметрам модели Frequency domain (значение по умолчанию) | Time domain (rationalfit)

Automatically estimate impulse response duration — Вычислите длительность импульсной характеристики автоматически off (значение по умолчанию) | on

Зависимости

Impulse response duration — Вручную задайте длительность импульсной характеристики 0 s (значение по умолчанию) | положительная скалярная величина

Зависимости

Fitting options — Подходящие опции для rationalfit Share all poles (значение по умолчанию) | Share poles by columns | Fit individually

Зависимости

Relative error desired (dB) — Относительная погрешность, приемлемая в rationalfit, выводится-40 (значение по умолчанию) | действительный скаляр

Зависимости

Rational fitting results — Значения rationalfit вычислений только для чтения (значение по умолчанию)

Зависимости

Примеры модели

Линии электропередачи, основанные на задержке и смешанные модели

Больше о

Уравнения для вычислений параметра ABCD

Вычисления параметра для распределенной линии электропередачи

`Transmission delay` — Задержка линии электропередачи
`4.7e-9 s` (значение по умолчанию) | действительный скаляр

`Characteristic impedance` — Импеданс линии электропередачи
`50 Ohm` (значение по умолчанию) | действительный скаляр

`Resistance per unit length` — Сопротивление на единицу длины линии электропередачи
`0.3 Ohm/m` (значение по умолчанию) | положительная скалярная величина

`Line length` — Физическая длина линии электропередачи
`1 cm` (значение по умолчанию) | положительная скалярная величина

`Number of segments` — Количество сегментов в линии электропередачи
10 (значение по умолчанию) | положительная скалярная величина

`Parameterization` — Тип параметров к сегментам модели в линии электропередачи
`By characterisitc impedance and capacitance` (значение по умолчанию) | `By inductance and capacitance`

`Capacitance per unit length` — Длина емкости на единицу длины линии электропередачи
`94e-12 F/m` (значение по умолчанию) | положительная скалярная величина

`Conductance per unit length` — Проводимость на единицу длины линии электропередачи
`5e-6 S/m` (значение по умолчанию) | положительная скалярная величина

`Inductance per unit length` — Индуктивность на единицу длины линии электропередачи
`235e-9 H/m` (значение по умолчанию) | положительная скалярная величина

`Outer radius` — Внешний радиус коаксиальной линии электропередачи
`2.57 mm` (значение по умолчанию) | положительная скалярная величина

`Inner radius` — Внутренний радиус коаксиальной линии электропередачи
`2.57 mm` (значение по умолчанию) | положительная скалярная величина

`Relative permeability constant` — Относительная проницаемость диэлектрика
1 (значение по умолчанию) | скаляр

`Relative permittivity constant` — Относительная проницаемость диэлектрика
2.2 (значение по умолчанию) | скаляр

`Loss Tangent of dielectric` — Угловая касательная потерь диэлектрика
0 (значение по умолчанию) | скаляр

`Conductivity of conductor` — Проводимость проводника
`inf` (значение по умолчанию) | скаляр

`Stub mode` — Тип заглушки
`Not a stub` (значение по умолчанию) | `Shunt` | `Series`

`Termination of stub` — Тип завершения для заглушки
`Open` (значение по умолчанию) | `Short`

`Conductor width` — Физическая ширина проводника
`0.6 mm` (значение по умолчанию) | положительная скалярная величина

`Slot width` — Физическая ширина паза
`0.2 mm` (значение по умолчанию) | положительная скалярная величина

`Substrate height` — Толщина диэлектрика, на котором находится проводник
`0.635 mm` (значение по умолчанию) | положительная скалярная величина

`Strip thickness` — Физическая толщина проводника
`5 um` (значение по умолчанию) | положительная скалярная величина

`Strip Width` — Ширина микрополосковой линии электропередачи
`0.6 mm` (значение по умолчанию) | положительная скалярная величина

`Wire radius` — Радиус проведения проводов двухпроводной линии электропередачи
`0.67 mm` (значение по умолчанию) | положительная скалярная величина

`Plate width` — Ширина линии электропередачи параллельной пластины
`5 mm` (значение по умолчанию) | положительная скалярная величина

`Plate separation` — Толщина пластин разделения диэлектрика
`1 mm` (значение по умолчанию) | положительная скалярная величина

`Phase velocity (m/s)` — Скорость распространения универсальной плоской волны на линии электропередачи
299792458 (значение по умолчанию) | положительная скалярная величина

`Loss (dB/m)` — Сокращение силы сигнала, когда это перемещается по линии электропередачи
0 (значение по умолчанию) | положительная скалярная величина

`Frequency` — Моделирование частот
`1e9` (значение по умолчанию) | положительная скалярная величина

`Interpolation method` — Метод интерполяции раньше вычислял значения на частотах моделирования
`Linear` (значение по умолчанию) | `Spline` | `Cubic`

`Ground and hide negative terminals` — Заземлите терминалы схемы RF
`on` (значение по умолчанию) | `off`

`Modeling Options` — Опции к S-параметрам модели
`Frequency domain` (значение по умолчанию) | `Time domain (rationalfit)`

`Automatically estimate impulse response duration` — Вычислите длительность импульсной характеристики автоматически
`off` (значение по умолчанию) | `on`

`Impulse response duration` — Вручную задайте длительность импульсной характеристики
`0 s` (значение по умолчанию) | положительная скалярная величина

`Fitting options` — Подходящие опции для rationalfit
`Share all poles` (значение по умолчанию) | `Share poles by columns` | `Fit individually`

`Relative error desired (dB)` — Относительная погрешность, приемлемая в rationalfit, выводится
-40 (значение по умолчанию) | действительный скаляр

`Rational fitting results` — Значения rationalfit вычислений
только для чтения (значение по умолчанию)
