Каскадные системы RF
Эта модель показывает, как использовать блоки из библиотеки RF Blockset™ Equivalent Baseband, чтобы создать расположенные каскадом системы RF.
Модель в качестве примера
Рис. 1 Модель Example каскадных систем RF:
Результаты симуляции
В первых трех системах усилитель S-параметрами, взятыми из default.s2p файла данных, располагается каскадом с различными типами линий электропередачи. Четвертая система представляет сам усилитель.

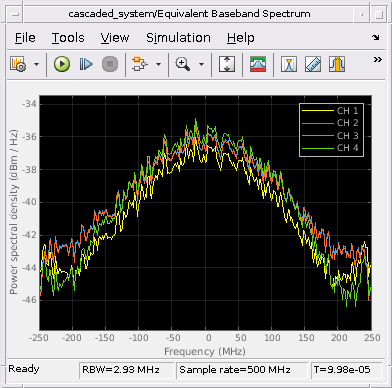

Следующий рисунок показывает эквивалентную основополосную частотную характеристику четырех систем RF в пределах от 1,85 ГГц (от-250 МГц) до 2,35 ГГц (250 МГц).
Рис. 2 Частотная характеристика:
Чтобы видеть частотную характеристику, сосредоточенную на другой частоте RF, измените Центральный параметр частоты в блоке Input Port.
Смотрите также
Equivalent Baseband Transmission Line | LC Bandpass Pi
