Используйте блок IIP2 Testbench, чтобы проверить вход точка пересечения второго порядка (IIP2) устройства под тестом (DUT).

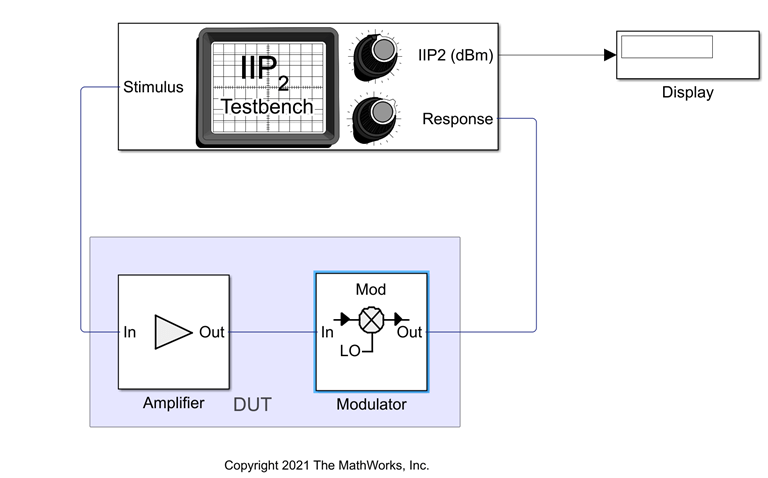

Соедините блоки как показано в модели.
Установите параметры для DUT и испытательного стенда.
Блок Amplifier:
Доступное усиление степени — 10 дБ
Соглашение точек пересечения — Input
Блок Mixer:
Доступное усиление степени — 5 дБ
Локальная частота генератора — 2.0 GHz
Добавьте фильтр Отклонения Изображений — on
Соглашение точек пересечения — Input
IP2 — 32 dBm
Отфильтруйте тип — Highpass
Реализация — Constant per carrier
Частота ребра полосы пропускания — 2.05 GHz
Блок IIP2 Testbench:
Введите частоту (Гц) — 2.1e9
Выведите частоту (Гц) — 0.1e9
Симулируйте шум (и стимул и DUT внутренний) — off

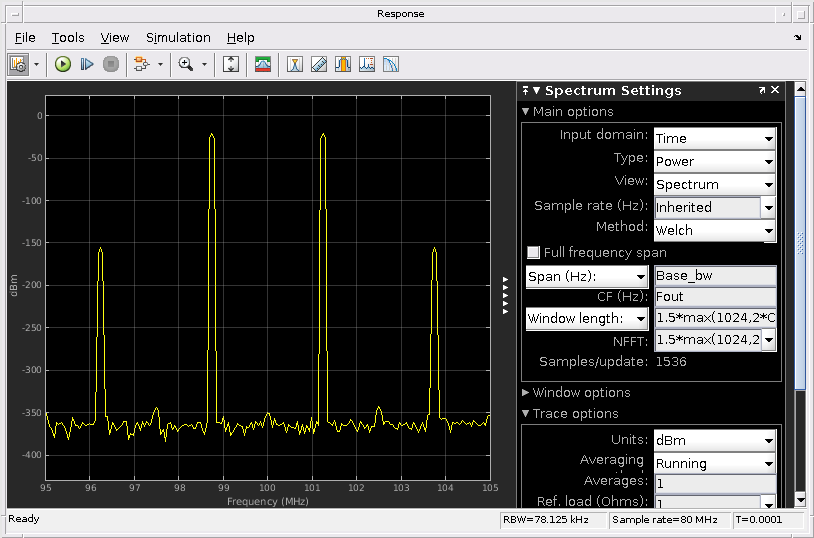

Запустите модель. Поскольку микшеру предшествует усилитель на 10 дБ, вы будете видеть, что отображение показывает значение IIP2 22 dBm. Это вычисляется с помощью rquation, IIP2_DUT = IIP2 микшера – доступное усиление степени усилителя = 22 dBm.
