Используйте блок IIP3 Testbench, чтобы измерить входную точку пересечения третьего порядка (IIP3) устройства под тестом (DUT).

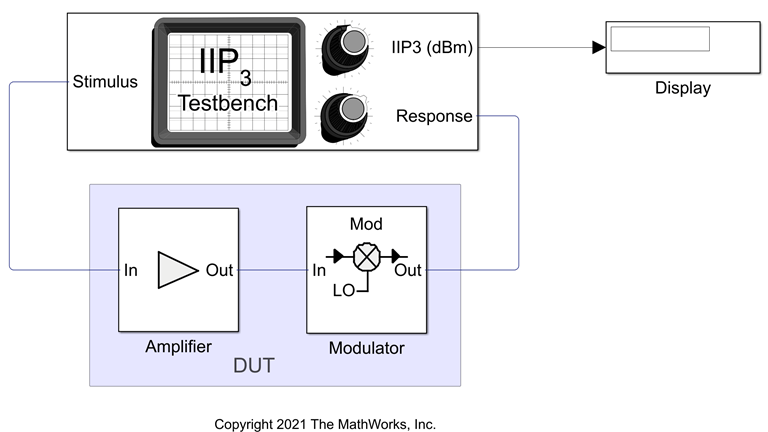

Соедините блоки как показано в модели.
Установите параметры для DUT и испытательного стенда.
Блок Amplifier:
Доступное усиление степени — 10 дБ
Соглашение точек пересечения — Input
IP3 — 32 dBm
Блок Mixer:
Доступное усиление степени — 5 дБ
Локальная частота генератора — 2.0 GHz
Добавьте фильтр Отклонения Изображений — on
Соглашение точек пересечения — Input
IP3 — 35 dBm
Отфильтруйте тип — Highpass
Реализация — Constant per carrier
Частота ребра полосы пропускания — 2.0 GHz
Блок IIP3 Testbench:
Введите частоту (Гц) — 2.1e9
Выведите частоту (Гц) — 0.1e9
Симулируйте шум (и стимул и DUT внутренний) — off

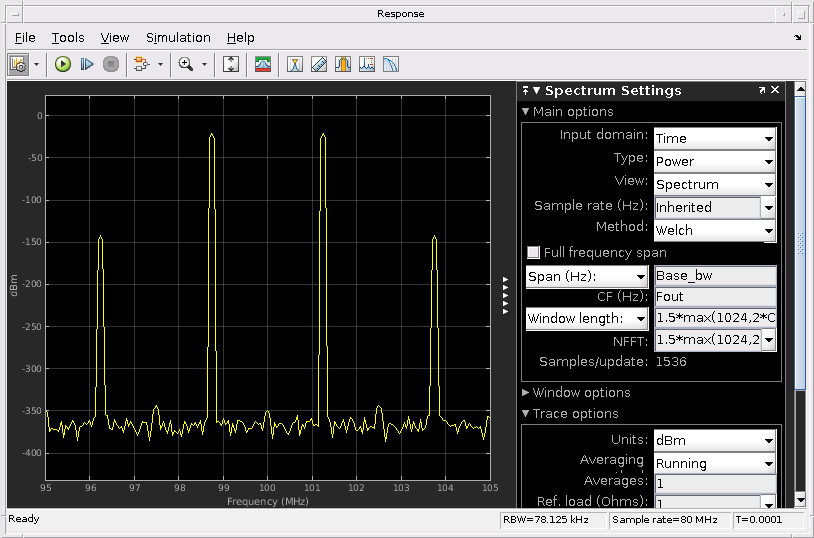

Запустите модель. Вы будете видеть, что отображение показывает значение IIP3 24.19 dBm. Это значение может быть проверено аналитически с помощью уравнения, обеспеченного в [1].
IIP3 DUT = – 10*log10 (1/10^ (32)/10) + 10^ (10/10)/10^ (35)/10)) = 24.2099 dBm
где,
IIP3 усилителя в линейной шкале = 10^ (32)/10)
IIP3 микшера в линейной шкале = 10^ (35)/10)
Доступное усиление степени усилителя = 10^ (10/10)
[1] Razavi, Behzad. “Фундаментальные понятия “в Микроэлектронике RF, 2-м выпуске, Prentice Hall, 2012.
