Используйте блок OIP3 Testbench, чтобы измерить выходную точку пересечения порядка трети (OIP3) устройства под тестом (DUT).

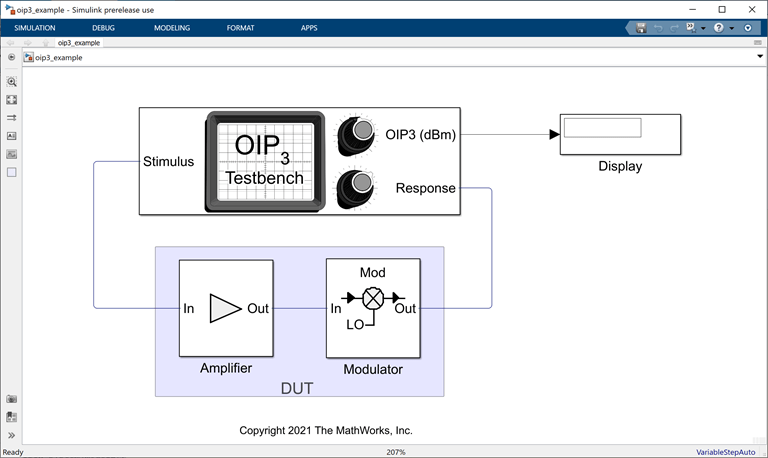

Соедините блоки как показано в модели.
Установите параметры для DUT и испытательного стенда.
Блок Amplifier:
Доступное усиление степени — 10 дБ
Соглашение точек пересечения – Output
IP3 – 32 dBm
Блок Mixer:
Доступное усиление степени — 5 дБ
Локальная частота генератора — 2.0 GHz
Добавьте фильтр Отклонения Изображений — on
Соглашение точек пересечения — Output
IP3 — 35 dBm
Отфильтруйте тип — Highpass
Реализация — Constant per carrier
Частота ребра полосы пропускания — 2.05 GHz
Блок OIP3 Testbench:
Введите частоту (Гц) — 2.1e9
Выведите частоту (Гц) — 0.1e9
Симулируйте шум (и стимул и DUT внутренний) — off

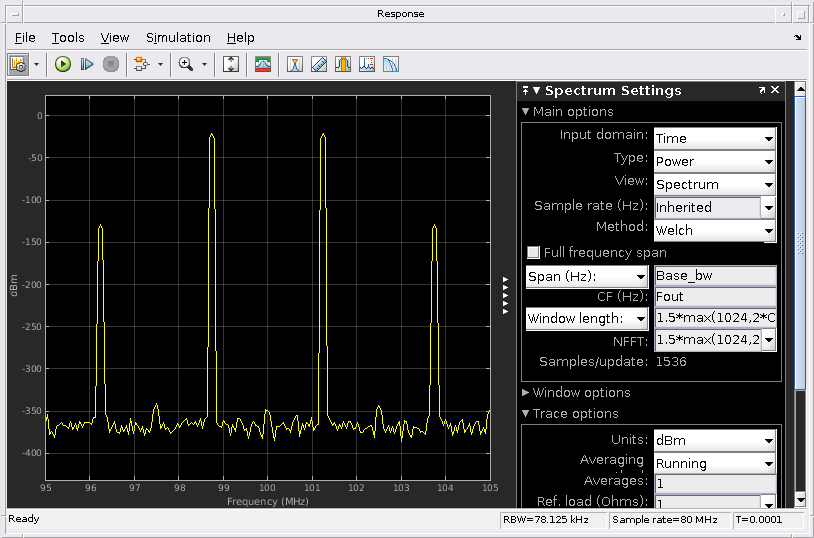

Запустите модель. Вы будете видеть, что блок Display показывает значение OIP3 32.87 dBm. Это значение может быть проверено аналитически с помощью уравнения IIP3, обеспеченного в [1].
OIP3 DUT = IIP3 + Усиление = – 10*log10 (1/10^ (22)/10) + 10^ (10/10)/10^ (30)/10)) + 15 = 32.8756 dBm
где,
IIP3 усилителя в линейной шкале =10^ (32-10)/10), как IIP3 = OIP3 – Усиление; IIP3 = 32 dBm – 10 дБ = 22 dBm
IIP3 микшера в линейной шкале = 10^ (35-5)/10), как IIP3 = OIP3 – Усиление; IIP3 = 35 dBm – 5 дБ = 30 dBm
Доступное усиление степени усилителя = 10^ (10/10)
[1] Razavi, Behzad. “Фундаментальные понятия “в Микроэлектронике RF, 2-м выпуске, Prentice Hall, 2012.
