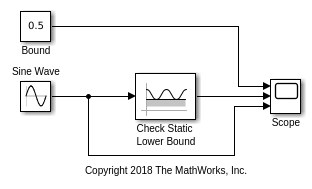

В этом примере блок Check Static Lower Bound сравнивает значение блока Sine Wave к значению, вводимому в параметр Нижней границы, который является 0.5. Блок Constant, пометил Bound, иллюстрирует этот параметр в блоке Scope, но не влияет на значение параметров. Статические проверки блока Нижней границы Проверки, если значение входного сигнала больше Нижней границы. Если это, блок утверждает true (1). Поскольку Выходной параметр сигнала утверждения блока выбран, блок выводит значение утверждения. Запустите симуляцию, чтобы наблюдать выходной сигнал модели.

В начале симуляции, блок Check Static Lower Bound выходные параметры 0 потому что значение блока Sine Wave меньше связанного. Во время 0.52, синусоида превышает 0.5. Блок Check Static Lower Bound распознает это изменение и выходные параметры 1. Когда время достигает 2.62, синусоида падает ниже связанного, и утверждением является false. Этот шаблон повторения до времени окончания симуляции.
