Sqrt

Вычислите квадратный корень, подписанный квадратный корень или обратную величину квадратного корня

Библиотека:
Simulink / Математические операции
HDL Coder / Операции Плавающей точки HDL
HDL Coder / Математические операции

Описание

Блок Sqrt вычисляет квадратный корень, подписанный квадратный корень или обратную величину квадратного корня на входном сигнале. Выберите одну из следующих функций из списка параметров Function.

Функция	Описание	Математическое выражение	MATLAB^® Эквивалентный
`sqrt`	Квадратный корень из входа	`u^0.5`	`sqrt`
`signedSqrt`	Квадратный корень из абсолютного значения входа, умноженного на знак входа	`знак (u) * \|u\|^0.5`	—
`rSqrt`	Обратная величина квадратного корня из входа	`u^-0.5`	—

Значок блока изменяется, чтобы совпадать с функцией.

Порты

Входной параметр

развернуть все

`Port_1` — Входной сигнал
скаляр | вектор | матрица

Входной сигнал с блоком, чтобы вычислить квадратный корень, подписанный квадратный корень или обратную величину квадратного корня. sqrt функция принимает действительные или комплексные входные параметры, за исключением комплексных сигналов фиксированной точки. signedSqrt и rSqrt не принимайте комплексные входные параметры. Входной сигнал должен быть числом с плавающей точкой.

Эта таблица суммирует поддержку составных типов и отрицательные величины для плавающей точки, целого числа и типов данных с фиксированной точкой для sqrt, rSqrt, и signedSqrt функции.

Функция	Тип данных	Комплекс		Отрицательные величины
Функция	Тип данных	Входной параметр	Вывод	Отрицательные величины
`sqrt`	Плавающая точка	Да	Да	Да
	Целочисленная и фиксированная точка	Нет	Нет	Нет
`rSqrt`	Плавающая точка	Нет	Нет	Да
	Целочисленная и фиксированная точка	Нет	Нет	Нет
`signedSqrt`	Плавающая точка	Нет	Да	Да
	Целочисленная и фиксированная точка	Нет	Нет	Нет

Если вход отрицателен, установите Output signal объединять для всех функций кроме signedSqrt.

Вывод

развернуть все

`Port_1` — Выходной сигнал
скаляр | вектор | матрица

Выходной сигнал, который является квадратным корнем, подписанным квадратным корнем или обратной величиной квадратного корня из входного сигнала. Когда вход является целым числом или фиксированной точкой, выход должен быть плавающей точкой.

Параметры

развернуть все

Основной

`Function` — Функция блок выполняет
`sqrt` (значение по умолчанию) | `signedSqrt` | `rSqrt`

Задайте математическую функцию, которую вычисляет блок. Значок блока изменяется, чтобы совпадать с функцией, которую вы выбираете.

Функция	Блокируйте значок
`sqrt`
`signedSqrt`
`rSqrt`

Зависимость

Когда этот параметр устанавливается на signedSqrt, параметр Intermediate results data type отключен.

Программируемое использование

Параметры блоков: Operator

Ввод: символьный вектор

Значения: 'sqrt' | 'signedSqrt' | 'rSqrt'

Значение по умолчанию: 'sqrt'

`Output signal type` — Тип выходного сигнала
`auto` (значение по умолчанию) | `real` | `complex`

Задайте тип выходного сигнала блока.

Функция	Тип входного сигнала	Тип выходного сигнала
Функция	Тип входного сигнала	'auto'	Действительный	Комплекс
`sqrt`	`real`	`real` для неотрицательных входных параметров `NaN` для отрицательных входных параметров	`real` для неотрицательных входных параметров `NaN` для отрицательных входных параметров	`complex`
`sqrt`	`complex`	`complex`	`error`	`complex`
`signedSqrt`	`real`	`real`	`real`	`complex`
`signedSqrt`	`complex`	`error`	`error`	`error`
`rSqrt`	`real`	`real`	`real`	`error`
`rSqrt`	`complex`	`error`	`error`	`error`

Программируемое использование

Параметры блоков: OutputSignalType

Ввод: символьный вектор

Значения: 'auto' | 'real' | 'complex'

Значение по умолчанию: 'auto'

`Sample time` — Задайте шаг расчета как значение кроме `-1`
-1 (значение по умолчанию) | скаляр | вектор

Задайте шаг расчета как значение кроме-1. Для получения дополнительной информации см. Настройку времени выборки.

Зависимости

Этот параметр не отображается, если он явным образом не установлен в значение кроме -1. Чтобы узнать больше, смотрите Блоки, для Которых Не Рекомендуется Шаг расчета.

Программируемое использование

Параметры блоков: SampleTime

Ввод: символьный вектор

Значения: скаляр или вектор

Значение по умолчанию: '-1'

Алгоритм

`Method` — Метод, чтобы вычислить обратную величину квадратного корня
`Exact` (значение по умолчанию) | `Newton-Raphson`

Задайте метод для вычисления обратной величины квадратного корня. Этот параметр только допустим для rSqrt функция.

Метод	Поддерживаемые типы данных	Когда использовать этот метод
`Exact`	Плавающая точка	Вы не хотите приближение. Примечание Ввод или вывод должен быть плавающей точкой.
`Newton-Raphson`	Фиксированная точка с плавающей точкой и встроенные целочисленные типы	Вы хотите быстрое, приближенное вычисление.

Exact метод обеспечивает результаты, которые сопоставимы с расчетами MATLAB.

Примечание

Алгоритмы для sqrt и signedSqrt всегда имеют Exact введите, неважно, какой выбор появляется на диалоговом окне блока.

Программируемое использование

Параметры блоков: AlgorithmType

Ввод: символьный вектор

Значения: 'Exact' | 'Newton-Raphson'

Значение по умолчанию: 'Exact'

`Number of iterations` — Количество итераций используется для алгоритма Ньютона Рэфсона
3 (значение по умолчанию) | целое число

Задайте количество итераций, чтобы выполнить алгоритм Ньютона-Raphson. Этот параметр допустим с rSqrt функционируйте и Newton-Raphson значение для Method.

Примечание

Если вы входите 0, блок выход является исходным предположением алгоритма Ньютона-Raphson.

Программируемое использование

Параметры блоков: Iterations

Ввод: символьный вектор

Значения: целое число

Значение по умолчанию: '3'

Типы данных

Нажмите кнопку Show data type assistant, чтобы отобразить Data Type Assistant, который помогает вам установить атрибуты типа данных. Для получения дополнительной информации смотрите, Задают Типы данных Используя Ассистент Типа данных.

`Intermediate results data type` — Тип данных промежуточных результатов
`Inherit:Inherit via internal rule` (значение по умолчанию) | `Inherit: Inherit from input` | `Inherit: Inherit from output` | `double` | `single` | `int8` | `uint8` | `int16` | `uint16` | `int32` | `uint32` | `int64` | `uint64` | `fixdt(1,16,,0)` | `fixdt(1,16,2^0,0)` | `<data type expression>`

Задайте тип данных для промежуточных результатов, когда вы установите Function на sqrt или rSqrt на панели Main.

Тип может быть наследован, задан непосредственно или описан как объект типа данных, такой как Simulink.NumericType.

Примечание

Чтобы избежать переполнения, промежуточный тип данных должен быть больше, чем или равным типу данных, который может содержать квадрат типа выходных данных.

Следуйте этим инструкциям по установке промежуточного типа данных явным образом для функции квадратного корня, sqrt:

Типы входных и выходных данных	Промежуточный тип данных
Ввод или вывод является двойным.	Используйте дважды.
Ввод или вывод является одним, и любой многократный тип данных не является двойным.	Используйте один или двойной.
Ввод и вывод является фиксированной точкой.	Используйте фиксированную точку.

Следуйте этим инструкциям по установке промежуточного типа данных явным образом для взаимной функции квадратного корня, rSqrt:

Типы входных и выходных данных	Промежуточный тип данных
Вход является двойным, и выход не является одним.	Используйте дважды.
Вход не является одним, и выход является двойным.	Используйте дважды.
Ввод и вывод является фиксированной точкой.	Используйте фиксированную точку.

Внимание

Не устанавливайте Intermediate results data type на Inherit:Inherit from output когда:

Вы выбираете Newton-Raphson вычислить обратную величину квадратного корня.
Тип входных данных является плавающей точкой.
Тип выходных данных является фиксированной точкой.

При этих условиях, выбор Inherit:Inherit from output дает к субоптимальной эффективности и производит ошибку.

Чтобы избежать этой ошибки, преобразуйте входной сигнал от с плавающей точкой до типа данных с фиксированной точкой. Например, вставьте блок Data Type Conversion перед блоком Sqrt, чтобы выполнить преобразование.

Зависимости

Этот параметр отключен, когда параметр Function устанавливается на signedSqrt.

Программируемое использование

Параметры блоков: IntermediateResultsDataTypeStr

Ввод: символьный вектор

Значения: 'Inherit: Inherit via internal rule' | 'Inherit: Inherit from input' | 'Inherit: Inherit from output' | 'double' | 'single'int8uint8int16uint16int32uint32int64uint64, fixdt(1,16,0), fixdt(1,16,2^0,0). '<data type expression>'

Значение по умолчанию: 'Inherit: Inherit via internal rule'

`Output` — Тип выходных данных
`Inherit: Same as first input` (значение по умолчанию) | `Inherit: Inherit via internal rule` | `Inherit: Inherit via back propagation` | `double` | `single` | `half` | `int8` | `int32` | `uint32` | `int64` | `uint64` | `fixdt(1,16,2^0,0)` | `<data type expression>` | ...

Задайте тип выходных данных. Тип может быть наследован, задан непосредственно или описан как объект типа данных, такой как Simulink.NumericType.

Зависимости

Когда введенный тип данных с плавающей точкой, меньший, чем одинарная точность, Inherit: Inherit via internal rule тип выходных данных зависит от установки Того, чтобы наследовать выходной тип с плавающей точкой, меньший, чем параметр конфигурации одинарной точности. Типы данных меньше, чем одинарная точность, когда количество битов должно было закодировать тип данных, меньше, 32 бита должны были закодировать тип данных с одинарной точностью. Например, half и int16 меньше, чем одинарная точность.

Программируемое использование

Параметры блоков: OutDataTypeStr

Ввод: символьный вектор

Значение по умолчанию: 'Inherit: Same as first input'

`Minimum` — Минимальное выходное значение для проверки диапазона
`[]` (значение по умолчанию) | скаляр

Задайте нижнее значение выходной области значений что Simulink^® проверки как конечное, действительное, дважды, скалярное значение.

Примечание

Если вы задаете объект шины как тип данных для этого блока, не устанавливайте минимальное значение для данных о шине по блоку. Simulink игнорирует эту установку. Вместо этого установите минимальные значения для элементов шины объекта шины, заданного как тип данных. Для получения информации о Минимальном параметре для элемента шины смотрите Simulink.BusElement.

Simulink использует минимум, чтобы выполнить:

Проверка диапазона параметра (см., Задает Минимальные и Максимальные значения для Параметров блоков) для некоторых блоков.
Проверка диапазона симуляции (см., Указывает Диапазоны сигнала и Включает Проверку диапазона Симуляции).
Автоматическое масштабирование типов данных с фиксированной точкой.
Оптимизация кода, который вы генерируете из модели. Эта оптимизация может удалить алгоритмический код и влиять на результаты некоторых режимов симуляции, такие как SIL или режим external mode. Для получения дополнительной информации смотрите, Оптимизируют использование заданных минимальных и максимальных значений (Embedded Coder).

Примечание

Output minimum не насыщает или отсекает фактический выходной сигнал. Используйте блок Saturation вместо этого.

Программируемое использование

Параметры блоков: OutMin

Ввод: символьный вектор

Значения: скаляр

Значение по умолчанию: '[ ]'

`Maximum` — Максимальное выходное значение для проверки диапазона
`[]` (значение по умолчанию) | скаляр

Задайте верхнее значение выходной области значений что Simulink Check как конечное, действительное, дважды, скалярное значение.

Примечание

Если вы задаете объект шины как тип данных для этого блока, не устанавливайте максимальное значение для данных о шине по блоку. Simulink игнорирует эту установку. Вместо этого установите максимальные значения для элементов шины объекта шины, заданного как тип данных. Для получения информации о Максимальном параметре для элемента шины смотрите Simulink.BusElement.

Simulink использует максимальное значение, чтобы выполнить:

Проверка диапазона параметра (см., Задает Минимальные и Максимальные значения для Параметров блоков) для некоторых блоков.
Проверка диапазона симуляции (см., Указывает Диапазоны сигнала и Включает Проверку диапазона Симуляции).
Автоматическое масштабирование типов данных с фиксированной точкой.
Оптимизация кода, который вы генерируете из модели. Эта оптимизация может удалить алгоритмический код и влиять на результаты некоторых режимов симуляции, такие как SIL или режим external mode. Для получения дополнительной информации смотрите, Оптимизируют использование заданных минимальных и максимальных значений (Embedded Coder).

Примечание

Output maximum не насыщает или отсекает фактический выходной сигнал. Используйте блок Saturation вместо этого.

Программируемое использование

Параметры блоков: OutMax

Ввод: символьный вектор

Значения: скаляр

Значение по умолчанию: '[ ]'

`Integer rounding mode` — Режим Rounding для операций фиксированной точки
`Floor` (значение по умолчанию) | `Ceiling` | `Convergent` | `Nearest` | `Round` | `Simplest` | `Zero`

Задайте округляющийся режим для операций фиксированной точки. Для получения дополнительной информации смотрите Округление (Fixed-Point Designer).

Программируемое использование

Параметры блоков: RndMeth

Ввод: символьный вектор

Значение по умолчанию: 'Floor'

`Lock output data type setting against changes by the fixed-point tools` — Препятствуйте тому, чтобы Fixed-Point Tool заменили типы данных
`off` (значение по умолчанию) | `on`

Выберите, чтобы заблокировать установку типа выходных данных этого блока против изменений Fixed-Point Tool и Советником Фиксированной точки. Для получения дополнительной информации смотрите, что Тип Выходных данных Блокировки Использования Устанавливает (Fixed-Point Designer).

Программируемое использование

Параметры блоков: LockScale

Ввод: символьный вектор

Значения: 'off' | 'on'

Значение по умолчанию: 'off'

`Saturate on integer overflow` — Выберите поведение, когда целочисленное переполнение произойдет
`off` (значение по умолчанию) | `on`

Действие Причины принятия этих мер Что происходит для переполнения Пример

Действие	Причины принятия этих мер	Что происходит для переполнения	Пример
Установите этот флажок.	Ваша модель имеет возможное переполнение, и вы хотите явную защиту насыщения в сгенерированном коде.	Переполнение насыщает или к минимальному или к максимальному значению, которое может представлять тип данных.	Максимальное значение, что `int8` (8-битное целое число со знаком) тип данных может представлять, 127. Любой результат блочной операции, больше, чем это максимальное значение, вызывает переполнение 8-битного целого числа. С установленным флажком блок выход насыщает в 127. Точно так же блок выход насыщает в минимальном выходном значении-128.
Не устанавливайте этот флажок.	Вы хотите оптимизировать КПД своего сгенерированного кода. Вы не хотите чрезмерно определять, как блок обрабатывает сигналы из области значений. Для получения дополнительной информации смотрите Ошибки Диапазона сигнала Поиска и устранения неисправностей.	Переполнение переносится к соответствующему значению, которое является представимым, по условию вводят.	Максимальное значение, что `int8` (8-битное целое число со знаком) тип данных может представлять, 127. Любой результат блочной операции, больше, чем это максимальное значение, вызывает переполнение 8-битного целого числа. Со снятым флажком программное обеспечение интерпретирует вызывающее переполнение значение как `int8`, который может привести к непреднамеренному результату. Например, результат блока 130 (двоичный файл 1000 0010) описанный как `int8`,-126.

Установите этот флажок.

Ваша модель имеет возможное переполнение, и вы хотите явную защиту насыщения в сгенерированном коде.

Переполнение насыщает или к минимальному или к максимальному значению, которое может представлять тип данных.

Максимальное значение, что int8 (8-битное целое число со знаком) тип данных может представлять, 127. Любой результат блочной операции, больше, чем это максимальное значение, вызывает переполнение 8-битного целого числа. С установленным флажком блок выход насыщает в 127. Точно так же блок выход насыщает в минимальном выходном значении-128.

Не устанавливайте этот флажок.

Вы хотите оптимизировать КПД своего сгенерированного кода.

Вы не хотите чрезмерно определять, как блок обрабатывает сигналы из области значений. Для получения дополнительной информации смотрите Ошибки Диапазона сигнала Поиска и устранения неисправностей.

Переполнение переносится к соответствующему значению, которое является представимым, по условию вводят.

Максимальное значение, что int8 (8-битное целое число со знаком) тип данных может представлять, 127. Любой результат блочной операции, больше, чем это максимальное значение, вызывает переполнение 8-битного целого числа. Со снятым флажком программное обеспечение интерпретирует вызывающее переполнение значение как int8, который может привести к непреднамеренному результату. Например, результат блока 130 (двоичный файл 1000 0010) описанный как int8,-126.

Когда вы устанавливаете этот флажок, насыщение применяется к каждой внутренней операции на блоке, не только выходу или результату. Обычно, процесс генерации кода может обнаружить, когда переполнение не возможно. В этом случае генератор кода не производит код насыщения.

Программируемое использование

Параметры блоков: DoSatur

Ввод: символьный вектор

Значение: 'off' | 'on'

Значение по умолчанию: 'off'

Примеры модели

Квадратный корень из отрицательных величин

Вычислите квадратный корень из входного сигнала с отрицательным знаком как выход с комплексным знаком.

Открытая модель

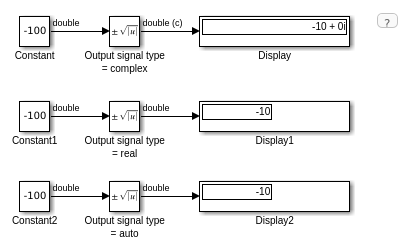

Квадратный корень со знаком из отрицательных величин

Вычислите квадратный корень со знаком из входного сигнала с отрицательным знаком.

Открытая модель

rSqrt Входных параметров С плавающей точкой

Вычислите rSqrt входного сигнала с плавающей точкой.

Открытая модель

rSqrt Входных параметров Фиксированной точки

Вычислите rSqrt входного сигнала фиксированной точки.

Открытая модель

Характеристики блока

Типы данных	`double` \| `fixed point` \| `half` \| `integer` \| `single`
Прямое сквозное соединение	`yes`
Многомерные сигналы	`yes`
Сигналы переменного размера	`yes`
Обнаружение пересечения нулем	`no`

Расширенные возможности

Генерация кода C/C++
Генерация кода C и C++ с помощью Simulink® Coder™.

Генерация HDL-кода
Сгенерируйте Verilog и код VHDL для FPGA и проекты ASIC с помощью HDL Coder™.

HDL Coder™ обеспечивает дополнительные параметры конфигурации, которые влияют на реализацию HDL и синтезируемую логику.

Режимы функции Sqrt

Для блока Sqrt с набором Function к sqrt, генератор кода поддерживает различные архитектуры и типы данных.

sqrtfunction архитектура поддерживает генерацию кода для фиксированных точек и типов с плавающей точкой. Когда вы используете типы с плавающей точкой, устанавливаете Библиотеку IP С плавающей точкой (HDL Coder) на Native Floating Point. Можно задать свойства LatencyStrategy и CustomLatency HDL выбрать из области значений значений частоты при предназначении для проекта на аппаратной платформе.

Используйте свойство блока UseMultiplier HDL в сочетании со свойствами LatencyStrategy и CustomLatency задать, вычислить ли квадратный корень при помощи конвейерного сдвига и добавить или алгоритм умножения

Нативные настройки с плавающей точкой для различных режимов

Для этой архитектуры можно задать настройки HandleDenormals и LatencyStrategy от вкладки Native Floating Point в диалоговом окне HDL Block Properties.

Архитектура	Фиксированная точка	Собственный компонент, с плавающей точкой	HandleDenormals	LatencyStrategy
`sqrtfunction`	✓	✓	✓	✓
`sqrtnewton`	✓	—	—	—
`sqrtnewtonsinglerate`	✓	—	—	—
`recipsqrtnewton`	✓	—	—	—
`recipsqrtnewtonsinglerate`	✓	—	—	—

Архитектура HDL

Этот блок имеет реализации мультицикла, которые вводят дополнительную задержку в сгенерированном коде. Чтобы видеть добавленную задержку, просмотрите сгенерированную модель или модель валидации. См. Сгенерированную Модель Модели и Валидации (HDL Coder).

Архитектура	Параметр	Дополнительные циклы задержки	Описание
`SqrtFunction` (значение по умолчанию)	`UseMultiplier` `LatencyStrategy` `CustomLatency`	Зависит от выбора параметра, выходного размера слова и длин части ввода и вывода.	Чтобы задать эту архитектуру, установите Function на `sqrt` или `rSqrt`. Вычислите квадратный корень при помощи конвейерного алгоритма сдвига/сложения или основанного на умножении алгоритма. `SqrtFunction` архитектура имеет максимальную задержку, которая определяется выходным размером слова и длинами части ввода и вывода, для данных фиксированной точки. Например, максимальной задержкой является `11` для выходного размера слова `17`. Видеть вычисление задержки, в командной строке MATLAB, введите: HDLMathLib Улучшите частоту проекта и уменьшайте использование ресурса путем установки UseMultiplier на `off` и LatencyStrategy к `inherit` .
`SqrtNewton`	`Iterations`	`Iterations` + 3	Чтобы задать эту архитектуру, установите Function на `sqrt`. Используйте итеративный метод Ньютона. Выберите эту опцию, чтобы оптимизировать область. Значение по умолчанию для `Iterations` 3. Рекомендуемое значение для `Iterations` от 2 до 10. Если `Iterations` находится вне рекомендуемой области значений, HDL Coder генерирует сообщение.
`SqrtNewtonSingleRate`	`Iterations`	(`Iterations` * 4) + 6	Чтобы задать эту архитектуру, установите Function на `sqrt`. Используйте конвейерный метод Ньютона одного уровня. Выберите эту опцию, чтобы оптимизировать скорость, или если вы хотите одну реализацию уровня. Значение по умолчанию для `Iterations` 3. Рекомендуемое значение для `Iterations` от 2 до 10. Если `Iterations` находится вне рекомендуемой области значений, кодер генерирует сообщение.
`RecipSqrtNewton`	`Iterations`	`Iterations` + 2	Чтобы задать эту архитектуру, установите Function на `rSqrt`. Используйте итеративный метод Ньютона. Выберите эту опцию, чтобы оптимизировать область.
`RecipSqrtNewtonSingleRate`	`Iterations`	(`Iterations` * 4) + 5	Чтобы задать эту архитектуру, установите Function на `rSqrt`. Используйте конвейерный метод Ньютона одного уровня. Выберите эту опцию, чтобы оптимизировать скорость, или если вы хотите одну реализацию уровня.

Итерационный метод Ньютона-Raphson:

$x_{i + 1} = x_{i} - \frac{f (x_{i})}{f' (x_{i})} = x_{i} (1.5 - 0.5 a x_{i}^{2})$

ReciprocalRsqrtBasedNewton и ReciprocalRsqrtBasedNewtonSingleRate реализуйте метод Ньютона-Raphson с:

$f (x) = \frac{1}{x^{2}} - 1$

Свойства блока HDL

Общий
ConstrainedOutputPipeline	Количество регистров, чтобы поместить при выходных параметрах путем перемещения существующих задержек в рамках проекта. Распределенная конвейеризация не перераспределяет эти регистры. `Значением по умолчанию является 0`. Для получения дополнительной информации смотрите ConstrainedOutputPipeline (HDL Coder).
Iterations	Количество итераций для `SqrtNewton` или `SqrtNewtonSingleRate` реализация.
InputPipeline	Количество входных настроек канала связи, чтобы вставить в сгенерированный код. Распределенная конвейеризация и ограниченная выходная конвейеризация могут переместить эти регистры. `Значением по умолчанию является 0`. Для получения дополнительной информации смотрите InputPipeline (HDL Coder).
OutputPipeline	Количество выходных настроек канала связи, чтобы вставить в сгенерированный код. Распределенная конвейеризация и ограниченная выходная конвейеризация могут переместить эти регистры. `Значением по умолчанию является 0`. Для получения дополнительной информации смотрите OutputPipeline (HDL Coder).
UseMultiplier	Выберите алгоритм для `SqrtFunction` реализация. По умолчанию это свойство установлено в `off`, и блок вычисляет квадратный корень при помощи алгоритма shift-add. Когда свойство установлено в `on`, квадратный корень вычисляется при помощи множителей. Увеличьте частоту проекта и уменьшайте использование ресурса путем установки UseMultiplier на `off` и LatencyStrategy к `inherit` .
LatencyStrategy	Задайте, сопоставить ли блоки в вашем проекте к `MAXmin`, `CUSTOM`, или `ZERO` задержка для фиксированной точки и типов с плавающей точкой. Значением по умолчанию является `MAX`. Настройки блока для типов с плавающей точкой заменяют настройки уровня модели. Для фиксированных точек установка блочного уровня определяет стратегию задержки. См. также LatencyStrategy (HDL Coder). Увеличьте частоту проекта и уменьшайте использование ресурса путем установки UseMultiplier на `off` и LatencyStrategy к `inherit` .
CustomLatency	Когда LatencyStrategy установлен в `CUSTOM` и если вы используете фиксированные точки, используйте это свойство задать пользовательское значение задержки между `ZERO` и `MAX` для фиксированных точек. Для типов с плавающей точкой это значение становится пользовательской задержкой оператора. См. также NFPCustomLatency (HDL Coder).

Нативная плавающая точка

Нативная плавающая точка
HandleDenormals	Задайте, хотите ли вы, чтобы HDL Coder вставил дополнительную логику, чтобы обработать нестандартные числа в вашем проекте. Нестандартные числа являются числами, которые имеют величины меньше, чем самое маленькое число с плавающей запятой, которое может быть представлено без начальных нулей в мантиссе. Значением по умолчанию является `inherit`. См. также HandleDenormals (HDL Coder).

HandleDenormals

Задайте, хотите ли вы, чтобы HDL Coder вставил дополнительную логику, чтобы обработать нестандартные числа в вашем проекте. Нестандартные числа являются числами, которые имеют величины меньше, чем самое маленькое число с плавающей запятой, которое может быть представлено без начальных нулей в мантиссе. Значением по умолчанию является inherit. См. также HandleDenormals (HDL Coder).

Ограничения

Введите должно быть скалярное значение без знака.
Выход является скалярным значением фиксированной точки.

Документация

Sqrt

Описание

Порты

Входной параметр

Port_1 — Входной сигнал скаляр | вектор | матрица

Вывод

Port_1 — Выходной сигнал скаляр | вектор | матрица

Параметры

Основной

Function — Функция блок выполняет sqrt (значение по умолчанию) | signedSqrt | rSqrt

Зависимость

Программируемое использование

Output signal type — Тип выходного сигнала auto (значение по умолчанию) | real | complex

Программируемое использование

Sample time — Задайте шаг расчета как значение кроме -1-1 (значение по умолчанию) | скаляр | вектор

Зависимости

Программируемое использование

Алгоритм

Method — Метод, чтобы вычислить обратную величину квадратного корня Exact (значение по умолчанию) | Newton-Raphson

Программируемое использование

Number of iterations — Количество итераций используется для алгоритма Ньютона Рэфсона3 (значение по умолчанию) | целое число

Программируемое использование

Типы данных

Зависимости

Программируемое использование

Зависимости

Программируемое использование

Minimum — Минимальное выходное значение для проверки диапазона [] (значение по умолчанию) | скаляр

Программируемое использование

Maximum — Максимальное выходное значение для проверки диапазона [] (значение по умолчанию) | скаляр

Программируемое использование

Integer rounding mode — Режим Rounding для операций фиксированной точки Floor (значение по умолчанию) | Ceiling | Convergent | Nearest | Round | Simplest | Zero

Программируемое использование

Lock output data type setting against changes by the fixed-point tools — Препятствуйте тому, чтобы Fixed-Point Tool заменили типы данных off (значение по умолчанию) | on

Программируемое использование

Saturate on integer overflow — Выберите поведение, когда целочисленное переполнение произойдет off (значение по умолчанию) | on

Программируемое использование

Примеры модели

Квадратный корень из отрицательных величин

Квадратный корень со знаком из отрицательных величин

rSqrt Входных параметров С плавающей точкой

rSqrt Входных параметров Фиксированной точки

Характеристики блока

Расширенные возможности

Генерация кода C/C++ Генерация кода C и C++ с помощью Simulink® Coder™.

Генерация HDL-кода Сгенерируйте Verilog и код VHDL для FPGA и проекты ASIC с помощью HDL Coder™.

Генерация кода PLC Сгенерируйте код Структурированного текста с помощью Simulink® PLC Coder™.

Преобразование фиксированной точки Спроектируйте и симулируйте системы фиксированной точки с помощью Fixed-Point Designer™.

Смотрите также

Документация Simulink

Поддержка

`Port_1` — Входной сигнал
скаляр | вектор | матрица

`Port_1` — Выходной сигнал
скаляр | вектор | матрица

`Function` — Функция блок выполняет
`sqrt` (значение по умолчанию) | `signedSqrt` | `rSqrt`

`Output signal type` — Тип выходного сигнала
`auto` (значение по умолчанию) | `real` | `complex`

`Sample time` — Задайте шаг расчета как значение кроме `-1`
-1 (значение по умолчанию) | скаляр | вектор

`Method` — Метод, чтобы вычислить обратную величину квадратного корня
`Exact` (значение по умолчанию) | `Newton-Raphson`

`Number of iterations` — Количество итераций используется для алгоритма Ньютона Рэфсона
3 (значение по умолчанию) | целое число

`Minimum` — Минимальное выходное значение для проверки диапазона
`[]` (значение по умолчанию) | скаляр

`Maximum` — Максимальное выходное значение для проверки диапазона
`[]` (значение по умолчанию) | скаляр

`Integer rounding mode` — Режим Rounding для операций фиксированной точки
`Floor` (значение по умолчанию) | `Ceiling` | `Convergent` | `Nearest` | `Round` | `Simplest` | `Zero`

`Lock output data type setting against changes by the fixed-point tools` — Препятствуйте тому, чтобы Fixed-Point Tool заменили типы данных
`off` (значение по умолчанию) | `on`

`Saturate on integer overflow` — Выберите поведение, когда целочисленное переполнение произойдет
`off` (значение по умолчанию) | `on`

Генерация кода C/C++
Генерация кода C и C++ с помощью Simulink® Coder™.

Генерация HDL-кода
Сгенерируйте Verilog и код VHDL для FPGA и проекты ASIC с помощью HDL Coder™.

Генерация кода PLC
Сгенерируйте код Структурированного текста с помощью Simulink® PLC Coder™.

Преобразование фиксированной точки
Спроектируйте и симулируйте системы фиксированной точки с помощью Fixed-Point Designer™.
