Variant Source
Направьте среди нескольких входных Вариантов использования
- Библиотека:
Simulink / Маршрутизация Сигнала
Описание
Блок Variant Source имеет один или несколько входных портов и один выходной порт. Можно задать Варианты как блоки, которые соединяются с входным портом так, чтобы самое большее один выбор был активен.
Каждый входной порт сопоставлен с Различным управлением. Различное управление, которое оценивает к true, определяет, какой входной порт активен.
Когда опция Variant activation time в диалоговом окне блока установлена в update diagram, затем в процессе моделирования Simulink® соединяет активный выбор непосредственно с выходным портом блока Variant Source и игнорирует неактивный выбор.
Примечание
Шаг расчета для одного блоков входа Variant Source может не согласиться с несколькими блоками входа Variant Source. Для получения дополнительной информации о шаге расчета смотрите то, Что Шаг расчета?
Порты
Входной параметр
Вывод
Параметры
Variant control mode — Имя Различного режима управления
expression (значение по умолчанию) | label | sim codegen switching
expression— Чтобы выбрать активный Вариант на основе оценки Различных условий, используйтеexpressionрежим. Различные контрольные переменные, используемые в Различном условии, должны быть созданы в глобальной рабочей области или в словаре данных.Label— Чтобы выбрать активный Вариант на основе имени Варианта, вы задаете в параметре Label mode active choice, используетеlabelрежим. Вlabelрежим, Различное управление является строкой и не должно быть создано ни в каких рабочих областях.Когда вы выбираете
labelрежим, Различный значок указывает на изменение.Примечание
Когда вы продвигаете параметр Label mode active choice маску, Variant control mode отключен.
Если блок находится в
expressionрежим при продвижении параметра Label mode active choice маску, можно изменить Variant control mode вlabelпутем изменения продвинутого параметра Label mode active choice от диалогового окна Mask.Если блок находится в
labelрежим при продвижении параметра Label mode active choice маску, вы не можете изменить Variant control mode вexpressionрежим.
Для получения информации о продвижении параметров к маскам смотрите, Продвигают Параметр Маску.
sim codegen switching— Чтобы автоматически переключиться между Вариантами для симуляции и рабочих процессов генерации кода, используйтеsim codegen switchingрежим. Когда вы симулируете (Нормальный, Акселератор, Быстрый Акселератор) модель, затем Simulink автоматически выбираетsimперейдите как активный выбор. Точно так же, когда вы делаете программное обеспечение в цикле (SIL), симуляция Процессора в цикле (PIL) или генерируете код или используете режим external mode, Simulink автоматически выбираетcodegenветвь.
Когда вы устанавливаете этот параметр на различные значения, Различный значок изменяется как показано в Различных Значках.
Зависимости
Параметр Variant activation time доступен только, когда вы устанавливаете параметр Variant control mode на expression или sim codegen switching.
Variant activation time — Определите, когда Simulink выберет активный вариант
update diagram (значение по умолчанию) | update diagram analyze all choices | code compile
Этот параметр определяет, устанавливает ли Simulink активный выбор блока Variant Source во время компиляции схемы или кода обновления. Этот параметр также определяет, для которого предназначается изменчивость включать в сгенерированный код для ERT. Если вы принимаете решение включать все Варианты, выбор заключен в условных операторах препроцессора C (#if и #endif) в сгенерированном коде.
Когда вы устанавливаете этот параметр на различные значения, различный значок изменяется как показано в Различных Значках.
Можно установить параметр Variant activation time как:
update diagram— Simulink устанавливает активный выбор во время схемы обновления перед распространением атрибутов сигнала. Неактивный выбор удален до распространения атрибутов сигнала, таким образом, сгенерированный код содержит только активный выбор.update diagram analyze all choices— Simulink устанавливает активный выбор во время схемы обновления после распространения атрибутов сигнала. Атрибуты сигнала распространены и к активному и к неактивному выбору. Весь выбор анализируется, чтобы гарантировать непротиворечивость всех различных ветвей между результатами симуляции и генерации кода. Неактивный выбор удален в конце схемы обновления, прежде чем запуск модели произойдет. Сгенерированный код содержит только активный выбор. Этот рабочий процесс остается то же самое для симуляции и генерации кода.code compile— Для симуляции рабочий процесс - то же самое какupdate diagram analyze all choices. Однако неактивный выбор не удален во время генерации кода. Сгенерированный код содержит активный и неактивный выбор, и выбор заключен в условные операторы препроцессора C,#ifи#endif.startup— Когда вы выполняете модель, и активный и неактивный выбор анализируется для непротиворечивости через модель, и выбор участвует в симуляции и рабочем процессе генерации кода. При использовании этой опции можно улучшиться, скорость итеративных симуляций с помощью быстро перезапускают. Для получения дополнительной информации смотрите, Как Быстрый Перезапуск Улучшает Итеративные Симуляции. Код, который вы генерируете из модели, содержит и активный и неактивный выбор, который заключен в регулярныйifусловия. Исполняемый файл, который вы создаете из сгенерированного кода также, содержит и активный и неактивный выбор.
Этот рисунок показывает Различное время активации для различных значений, которые вы задаете в этом параметре.
Для получения дополнительной информации смотрите, Представляют Различные Блоки Источника и Приемника в Сгенерированном коде (Embedded Coder).
Зависимости
Доступность различных различных времен активации зависит от типа различного режима управления, который вы задаете. Параметр Variant activation time определяет период времени, когда Simulink устанавливает активный выбор. Параметр также определяет который изменчивость включать в сгенерированный код. Эта таблица объясняет различное время активации, поддержанное каждым различным режимом управления.
| Variant activation time | ||||
|---|---|---|---|---|
| Variant control mode | update diagram | update diagram analyze all choices | code compile | startup |
expression | ✓ | ✓ | ✓ | ✓ |
label | ✓ | x | x | x |
sim codegen switching | ✓ | ✓ | x | x |
Программируемое использование
Параметры блоков:
VariantActivationTime
|
| Ввод: символьный вектор |
Значения:
update diagram | update diagram analyze all choices |code compile
|
Значение по умолчанию:
update diagram
|
Port — Количество связанного входного порта
никакое значение по умолчанию
Количество входного порта, который соединяется с одним Вариантом в восходящем направлении блока Variant Source. Это значение только для чтения.
Щелкните
, чтобы добавить порт или
удалить существующий.
Variant control expression — Различные средства управления, доступные в глобальной рабочей области
'Variant' (значение по умолчанию) | выражение булева условия | Simulink.Variant возразите | Simulink.Parameter возразите | перечисление
Отображает Различные средства управления, доступные в глобальной рабочей области. Различное управление может быть выражением булева условия или Simulink.Variant объект, представляющий выражение булева условия. Если вы хотите сгенерировать код для своей модели, необходимо задать контрольные переменные как Simulink.Parameter объекты.
Чтобы ввести нечисловые Различные значения управления, используйте перечисленные данные. Для получения информации об использовании перечислимых данных смотрите Использование Перечислимые Данные в Моделях Simulink
Чтобы отредактировать Различное имя, дважды кликните ячейку Variant control expression и тип в Различном выражении управления. Нажмите Apply после того, как вы отредактируете Различное имя элемента управления. Если вы добавляете или удаляете Различное управление, не применяя изменения, предыдущие редактирования на Различном имени элемента управления потеряны.
Variant control, который оценивает к true определяет, какой входной порт должен быть активным.
Программируемое использование
Параметры блоков:
VariantControls
|
| Ввод: массив ячеек из символьных векторов |
| Значение: Различное управление, которое сопоставлено с Вариантом |
Значение по умолчанию:
'Variant'
|
Condition (read-only) — Условие для Различных средств управления
никакое значение по умолчанию
Отображает Condition для Различных средств управления, которые являются Simulink.Variant объекты. Создайте или измените Различное условие в Simulink.Variant диалоговое окно параметра или в глобальной рабочей области.
Для получения дополнительной информации смотрите, Создают Различные Средства управления Программно и Simulink.Variant.
Label mode active choice — Имя Варианта, чтобы использовать, если режим Элемента управления "метка" выбран
Choice_1 (значение по умолчанию) | имя Различного управления
Когда вы выбираете Variant control mode как Label, опция the Label mode active choice доступна. Можно выбрать активный Вариант из опций Label mode active choice. Можно также щелкнуть правой кнопкой по значку по блоку Variant Source и выбрать Label Mode Active Choice.
Выпадающий список Label mode active choice отображает все Различные средства управления, которые в настоящее время заданы в глобальной рабочей области или словаре данных. Используйте допустимый MATLAB® идентификаторы, чтобы задать Различные средства управления. Для получения дополнительной информации смотрите Simulink.Variant.
Примечание
Опция Label mode active choice не доступна в Expression режим.
Зависимости
Чтобы включить этот параметр, выберите Label режим.
Программируемое использование
Параметры блоков:
LabelModeActivechoice
|
| Ввод: символьный вектор |
| Значение: Заданный Различным выражением управления. |
Значение по умолчанию:
Choice_1 |
Allow zero active variant controls — Симулируйте модель без активного Варианта
off (значение по умолчанию) | on

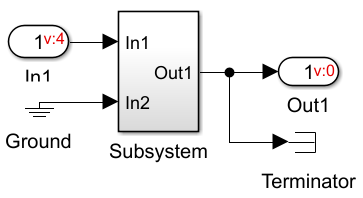

Чтобы симулировать модель (содержащий блок Variant) без активного Варианта, выберите опцию Allow zero active variant controls. Когда эта опция выбрана и нет никакого активного Варианта, Simulink отключает все блоки, соединенные с потоком ввода и вывода блока Variant Source. Удаленные блоки проигнорированы из схемы обновления или симуляции.
Если вы не выбираете эту опцию, Simulink генерирует ошибку, когда нет никакого активного Варианта.
Когда вы выбираете эту опцию, Различный значок указывает на изменение.
Зависимости
Expression опция от Variant control mode выбрана.
Программируемое использование
Параметры блоков:
AllowZeroVariantControls
|
| Ввод: символьный вектор |
Значения:
'off' | 'on'
|
Значение по умолчанию:
'off'
|
Show variant condition on block — Аннотируйте порты блока
off (значение по умолчанию) | on
Когда вы выбираете эту опцию, Simulink аннотирует каждое Различное управление (выражение условия) на портах блока Variant Source.
Программируемое использование
Параметры блоков:
ShowConditionOnBlock
|
| Ввод: символьный вектор |
Значение:
'off' | 'on'
|
Значение по умолчанию:
'off'
|
Примеры модели
Характеристики блока
Типы данных |
|
Прямое сквозное соединение |
|
Многомерные сигналы |
|
Сигналы переменного размера |
|
Обнаружение пересечения нулем |
|
Расширенные возможности
