Линеаризация моделей

О линеаризации моделей

Simulink^® продукт обеспечивает linmod, linmod2, и dlinmod функции, чтобы извлечь линейные модели в форме матриц пространства состояний A, B, C, и D. Матрицы пространства состояний описывают линейное отношение ввода - вывода как

$\begin{array}{l} \dot{x} = A x + B u \\ y = C x + D u, \end{array}$

где x, u и y являются состоянием, входом и выходными векторами, соответственно. Например, следующая модель называется lmod.

Чтобы извлечь линейную модель этой системы, введите эту команду.

[A,B,C,D] = linmod('lmod')

A =
   -2    -1    -1
    1     0     0
    0     1    -1
B =
    1
    0
    0
C =
    0     1     0
    0     0    -1
D =
    0
    1

Вводы и выводы должны быть заданы с помощью Inport и блоков Outport из библиотеки Ports & Subsystems. Источник и блоки приемника не действуют как вводы и выводы. Inport блоки могут использоваться в сочетании с исходными блоками, с помощью блока Sum. Если данные находятся в форме пространства состояний или преобразованы в объект LTI, можно применить функции в продукте Control System Toolbox™ для последующего анализа:

Преобразование в объект LTI
```
sys = ss(A,B,C,D);
```
Предвещайте частотный график величины и фаза
```
bode(A,B,C,D) or bode(sys)
```

Линеаризовавший ответ времени

step(A,B,C,D) or step(sys)
impulse(A,B,C,D) or impulse(sys)
lsim(A,B,C,D,u,t) or lsim(sys,u,t)

Можно использовать другие функции в Control System Toolbox и продуктах Robust Control Toolbox™ для линейного проекта системы управления.

Когда модель нелинейна, рабочая точка может быть выбрана, в котором можно извлечь линеаризовавшую модель. Дополнительные аргументы к linmod задайте рабочую точку.

[A,B,C,D] = linmod('sys', x, u)

Для дискретных систем или смешанных непрерывных и дискретных систем, используйте функцию dlinmod для линеаризации. Эта функция имеет тот же синтаксис вызова как linmod за исключением того, что второй правый аргумент должен содержать шаг расчета, в котором можно выполнить линеаризацию.

Линеаризация с моделями, на которые ссылаются,

Скрипт Open Live Script

Можно использовать linmod извлекать линейную модель из среды Simulink®, которая содержит блоки Model. Например, откройте модель mdlref_dynamics, на которую ссылаются, и топ-модель mdlref_f14.

open_system('mdlref_dynamics');
open_system('mdlref_f14');

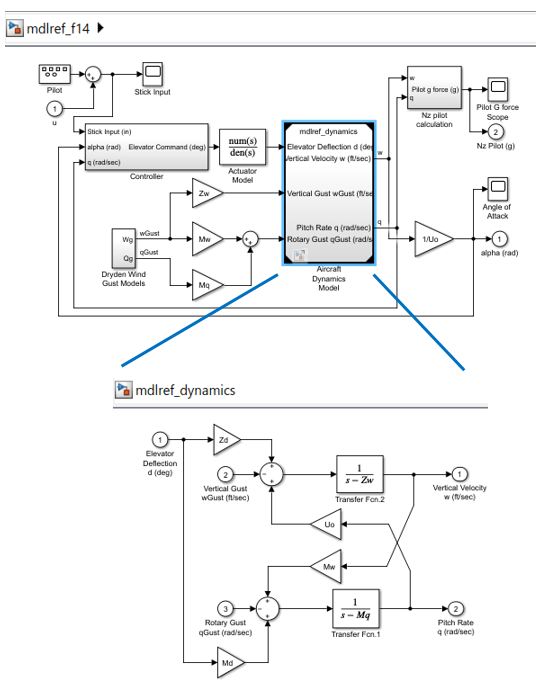

В mdlref_f14 модель, блок Model Динамики Самолета ссылается на mdlref_dynamics модель.

Линеаризовать mdlref_f14 модель, используйте linmod команда.

[A,B,C,D] = linmod('mdlref_f14');

### Starting serial model reference simulation build
### Successfully updated the model reference simulation target for: mdlref_dynamics

Build Summary

Simulation targets built:

Model            Action                       Rebuild Reason
==========================================================================================
mdlref_dynamics  Code generated and compiled  mdlref_dynamics_msf.mexa64 does not exist.

1 of 1 models built (0 models already up to date)
Build duration: 0h 0m 16.086s

Получившаяся модель в пространстве состояний соответствует полному mdlref_f14 модель, включая модель, на которую ссылаются.

Можно вызвать linmod с состоянием и входной рабочей точкой для моделей, которые содержат блоки Model. При использовании рабочих точек, вектор состояния x относится к общему вектору состояния для топ-модели и любых моделей, на которые ссылаются. Необходимо ввести вектор состояния с помощью формата структуры. Чтобы получить полный вектор состояния, используйте getInitialState.

x = Simulink.BlockDiagram.getInitialState(topModelName)

Совет

В Режиме normal mode, linmod команда применяет алгоритм линеаризации блока блоком на блоки в модели, на которую ссылаются. Если блок Model находится в Режиме Accelerator, linmod команда использует числовое возмущение, чтобы линеаризовать модель, на которую ссылаются. Из-за ограничений на линеаризацию многоскоростной модели блокируется в Режиме Accelerator, необходимо использовать симуляцию Режима normal mode для всех моделей, на которые ссылаются блоки Model при линеаризации с моделями, на которые ссылаются.

Линеаризация Используя 'v5' алгоритм

Вызов linmod команда с 'v5' аргумент вызывает алгоритм возмущения, созданный до MATLAB^® версия 5.3 программного обеспечения. Этот алгоритм также позволяет вам указывать, что значения возмущения раньше выполняли возмущение всех состояний и входные параметры модели.

[A,B,C,D]=linmod('sys',x,u,para,xpert,upert,'v5')

Используя linmod с 'v5' опция, чтобы линеаризовать модель, которая содержит Производные или Транспортные блоки Задержки, может быть неприятной. Перед линеаризацией, замена эти блоки со специально разработанными блоками, которые избегают проблем. Эти блоки находятся в библиотеке Simulink Extras в подбиблиотеке Linearization.

Вы получаете доступ к библиотеке Extras путем открытия значка Blocksets & Toolboxes:

Для блока Derivative используйте Коммутируемую производную для линеаризации.

При использовании блока Derivative можно также попытаться включить производный термин в другие блоки. Например, если у вас есть блок Derivative последовательно с блоком Transfer Fcn, это лучше реализовано (несмотря на то, что это не всегда возможно) с одним блоком Transfer Fcn формы

$\frac{s}{s + a} .$

В этом примере блоки слева от этого рисунка могут быть заменены блоком справа.

Смотрите также

linmod | dlinmod
