capture

Класс: vrfigure

Получите изображение виртуальной реальности фигуры

расширьте все на странице

Синтаксис

image_capture = capture(figure)

Описание

image_capture = capture(figure) получает фигуру виртуальной реальности в изображение TrueColor RGB. Можно отобразить это изображение с помощью image команда. Можно затем распечатать фигуру.

Входные параметры

развернуть все

Фигура виртуальной реальности в виде vrfigure объект.

Выходные аргументы

развернуть все

Изображение виртуальной реальности фигуры, полученное как массив. Массив является m n 3 массивами данных, которые задают красные, зеленые, и синие компоненты цвета для каждого отдельного пикселя.

Примеры

развернуть все

Этот пример использует:

Скрипт Open Live Script

Создайте и откройте vrworld объект и партнер это с виртуальным миром vrmount.wrl.

myworld = vrworld('vrmount');
open(myworld);

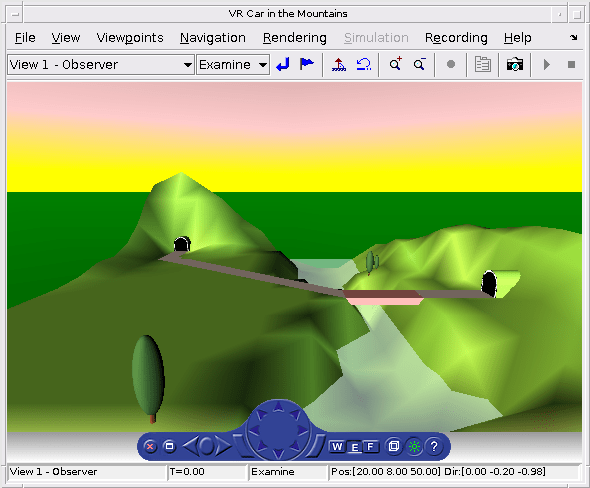

Просмотрите виртуальный мир в Средстве просмотра Simulink® 3D Animation™.

f = vrfigure(myworld);

Figure VR Car in the Mountains contains objects of type hgjavacomponent, uimenu, uipanel, uitoolbar.

Создайте изображение RGB фигуры.

image_capture = capture(f);

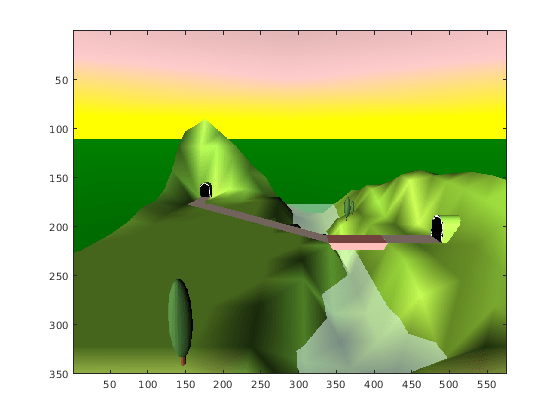

Отобразите изображение RGB фигуры в окне рисунка MATLAB®.

image(image_capture);

Figure contains an axes object. The axes object contains an object of type image.

Смотрите также

| | | |

Темы

Представлено до R2006a
