showTunable

Покажите значение параметризации настраиваемых блоков slTuner интерфейс

свернуть все на странице

Синтаксис

showTunable(st)

Описание

пример

showTunable(st) отображает значения параметрических моделей, сопоставленных с каждым настраиваемым блоком в slTuner интерфейс, st.

Примеры

свернуть все

Открыть скрипт

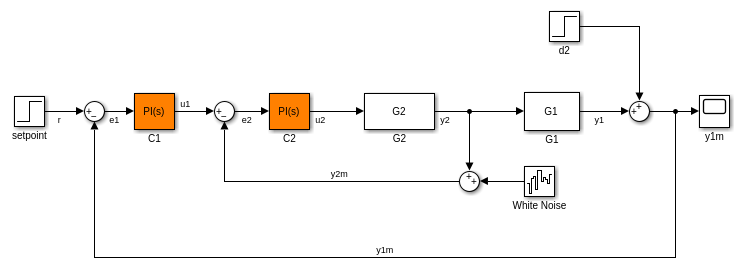

Откройте модель Simulink.

mdl = 'scdcascade';
open_system(mdl)

Создайте slTuner интерфейс для модели, и добавляет C1 и C2 как настроенные блоки интерфейса.

st = slTuner(mdl,{'C1','C2'});

Отобразите значения по умолчанию настроенных блоков.

showTunable(st);

Block 1: scdcascade/C1 =

             1
  Kp + Ki * ---
             s

  with Kp = 0.158, Ki = 0.042

Name: C1
Continuous-time PI controller in parallel form.

-----------------------------------

Block 2: scdcascade/C2 =

             1
  Kp + Ki * ---
             s

  with Kp = 1.48, Ki = 4.76

Name: C2
Continuous-time PI controller in parallel form.

Входные параметры

свернуть все

Интерфейс для настройки систем управления, смоделированных в Simulink в виде slTuner интерфейс.

Больше о

свернуть все

Настроенные блоки

Tuned blocks, используемый slTuner соедините интерфейсом, идентифицируйте блоки в модели Simulink, параметры которой должны быть настроены, чтобы удовлетворить настраивающимся целям. Можно настроить большинство блоков Simulink, которые представляют линейные элементы, такие как усиления, передаточные функции или модели в пространстве состояний. (Для полного списка блоков, которые поддерживают настройку, смотрите, Как Настроенные блоки Simulink Параметрируются). Можно также настроить более комплексные блоки, такие как SubSystem или Блоки s-function путем определения эквивалентной настраиваемой линейной модели.

Используйте настраивающиеся команды такой как systune настроить параметры настроенных блоков.

Необходимо задать настроенные блоки (например, C1 и C2) когда вы создаете slTuner интерфейс.

st = slTuner('scdcascade',{'C1','C2'})

Можно изменить список настроенного использования блоков addBlock и removeBlock.

Взаимодействовать с настроенным использованием блоков:

  • getBlockParam, getBlockValue, и getTunedValue получить доступ к настроенной параметризации блока и их текущим значениям.

  • setBlockParam, setBlockValue, и setTunedValue изменить настроенную параметризацию блока и их значения.

  • writeBlockValue обновить блоки в модели Simulink с текущими значениями настроенной параметризации блока.

Смотрите также

| | |

Введенный в R2014a
