Загрузите модель.

modelName = 'slcovCCallerExample';
Simulink.importExternalCTypes('my_func.h','EnumClass','dynamic');
load_system(modelName)

Сконфигурируйте настройки покрытия с помощью Simulink.SimulationInput объект.

covSet = Simulink.SimulationInput(modelName);
covSet = covSet.setModelParameter('CovEnable','on');
covSet = covSet.setModelParameter('CovMetricStructuralLevel','MCDC');
covSet = covSet.setModelParameter('CovSFcnEnable','on');
covSet = covSet.setModelParameter('CovSaveSingleToWorkspaceVar','on');
covSet = covSet.setModelParameter('CovSaveName','covData');
covSet = covSet.setModelParameter('SimAnalyzeCustomCode','on');

Симулируйте модель с помощью covSet возразите как вход.

simOut = sim(covSet);
covData = simOut.covData;

Создайте селекторный объект отфильтровать пользовательскую функцию C timesK.

sel = slcoverage.CodeSelector(slcoverage.CodeSelectorType.Function, 'my_func.c', 'timesK');

Создайте объект фильтра и создайте правило на основе селектора, затем добавьте правило в фильтр.

filt = slcoverage.Filter;
rule = slcoverage.FilterRule(sel,'Tested elsewhere',...
           slcoverage.FilterMode.Exclude);
addRule(filt,rule);
setFilterName(filt,'Code Filter')

Сохраните фильтр как codefilter и добавьте его в cvdata объект для my_func.c. Поскольку данные о покрытии хранятся в cv.cvdatagroup объект, используйте get метод, чтобы установить свойство.

save(filt,'codefilter');
covData.get('my_func.c').filter = 'codefilter';

Сгенерируйте отчет покрытия.

cvhtml('codeCovReport',covData)

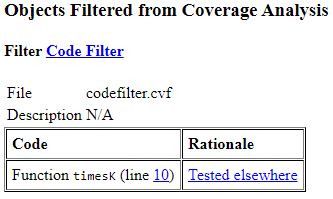

Рассмотрите отчет. Под Файлом (файлами) Пользовательского кода нажмите my_func.c и найдите, что фильтр постановляет, что вы добавили под Объектами, Фильтрованными от Анализа покрытия.

Откройте модель и включите анализ покрытия

Откройте модель.

modelName = 'slcovCCallerExample';
Simulink.importExternalCTypes('my_func.h','EnumClass','dynamic');
load_system(modelName)

Сконфигурируйте настройки покрытия с помощью Simulink.SimulationInput объект.

covSet = Simulink.SimulationInput(modelName);
covSet = covSet.setModelParameter('CovEnable','on');
covSet = covSet.setModelParameter('CovMetricStructuralLevel','ConditionDecision');
covSet = covSet.setModelParameter('CovSFcnEnable','on');
covSet = covSet.setModelParameter('CovSaveSingleToWorkspaceVar','on');
covSet = covSet.setModelParameter('CovSaveName','covData');

Симулируйте модель с помощью covSet как вход.

simOut = sim(covSet);
covData = simOut.covData;

Симуляция возвращает данные о покрытии как cv.cvdatagroup возразите, когда и модель и пользовательский код будут анализироваться для покрытия. Чтобы извлечь данные о покрытии кода, используйте get метод cvdatagroup класс.

codeCovData = get(covData,'my_func.c');

Выровняйте по ширине Недостающий результат

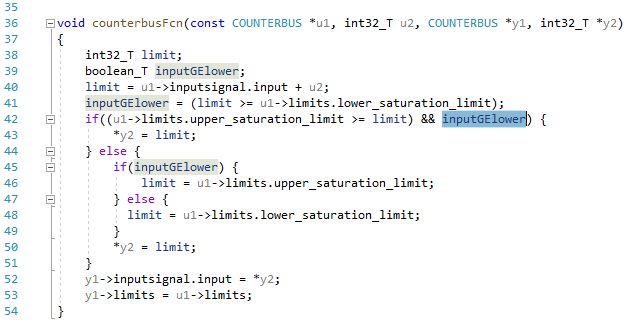

В этом примере вы выравниваете по ширине F результат inputGElower условие в (u1->limits.upper_saturation_limit >= limit) && inputGElower решение, которое расположено в counterbusFcn функция в my_func.c исходный файл.

Создайте селекторный объект с помощью slcoverage.CodeSelector. Первым входом является CodeSelectorType перечисление. Чтобы выровнять по ширине результат условия, используйте ConditionOutcome перечисление. Второй вход является исходным файлом кода, my_func.c. Третий вход является именем функции, которое содержит результат, counterbusFcn. Четвертый вход является выражением, которое содержит результат, (u1->limits.upper_saturation_limit >= limit) && inputGElower. Пятый вход является индексом выражения, которое владеет результатом. В этом случае, inputGElower второе условие в его родительском условии, таким образом, этим входом является 2. Шестой вход является индексом результата условия, который является 1 для F результат Булевого выражения. Седьмой вход является индексом родительского решения или условия, которое является 1 для (u1->limits.upper_saturation_limit >= limit) && inputGElower потому что это - первое решение в функции.

enum = slcoverage.CodeSelectorType.ConditionOutcome;
sel = slcoverage.CodeSelector(enum,'my_func.c','counterbusFcn','(u1->limits.upper_saturation_limit >= limit) && inputGElower',2,1,1);

Создайте Filter возразите и FilterRule возразите и примените правило к фильтру.

filt = slcoverage.Filter;
rule = slcoverage.FilterRule(sel,'condition does not apply');
addRule(filt,rule);

Сохраните фильтр в файл фильтра и затем примените фильтр к cvdata объект.

save(filt,'codeOutcomeFilter');
codeCovData.filter = 'codeOutcomeFilter';

Рассмотрите отчет покрытия

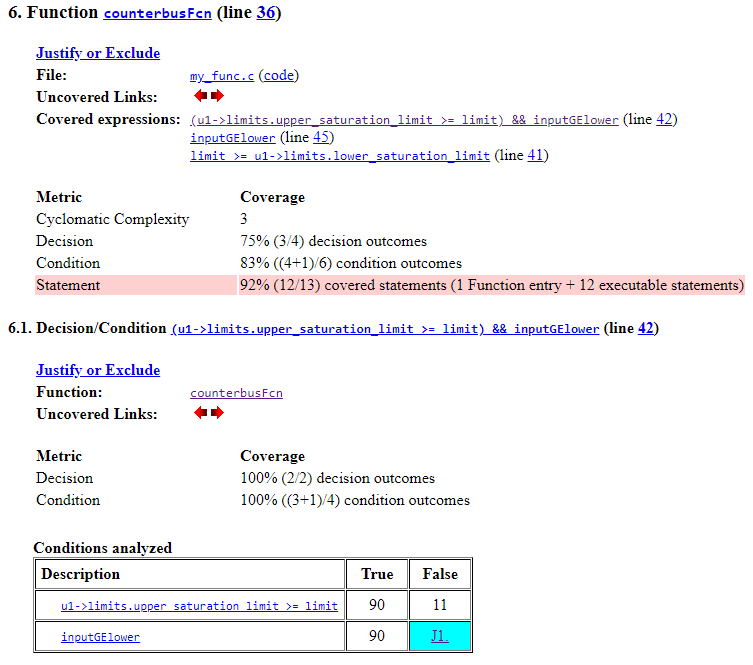

Проверьте, что результат отфильтрован путем генерации отчета покрытия с помощью cvhtml.

cvhtml('filteredCodeCovReport',codeCovData)
