sltest.testsequence.addSymbol

Добавьте символ, чтобы протестировать последовательность

свернуть все на странице

Синтаксис

sltest.testsequence.addSymbol(blockPath,name,kind,scope)

Описание

пример

sltest.testsequence.addSymbol(blockPath,name,kind,scope) добавляет символ name со свойствами, заданными scope и kind с блоком Test Sequence, заданным blockPath. Новый символ появляется на боковой панели Symbols Тестового Редактора Последовательности. Символы включают данные, сообщения, вызовы функции и триггеры.

Примеры

свернуть все

Открыть скрипт

Этот пример создает theta параметра в блоке Test Sequence.

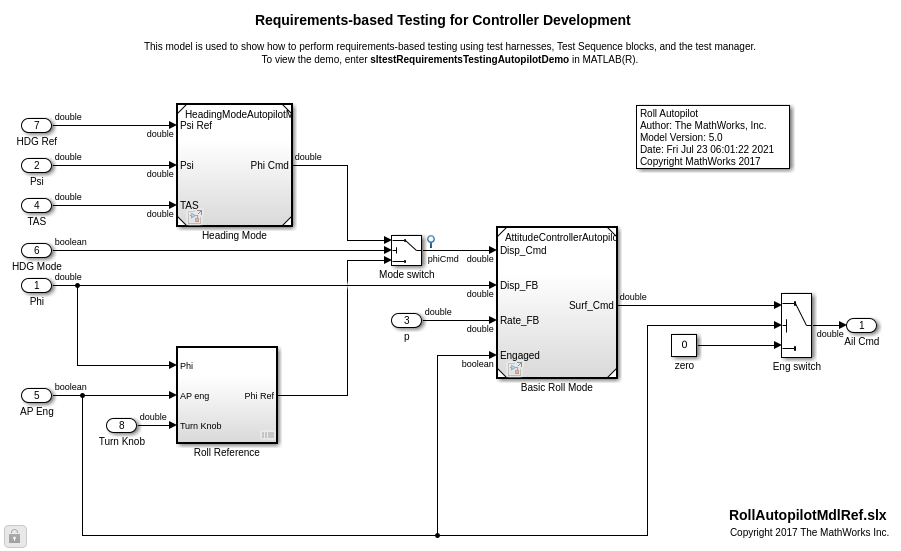

Откройте модель и тестовую обвязку

rollModel = 'RollAutopilotMdlRef';
testHarness = 'RollReference_Requirement1_3';

open_system(rollModel);
sltest.harness.open([rollModel '/Roll Reference'],testHarness);

Добавьте новый параметр

sltest.testsequence.addSymbol...
   ('RollReference_Requirement1_3/Test Sequence',...
   'theta','Data','Parameter');

Входные параметры

свернуть все

Путь к блоку Test Sequence, включая имя блока в виде строки или вектора символов.

Пример: 'FanSpeedTestHarness/Test Sequence'

Имя нового символа в виде вектора символов. Символ не должен уже существовать в блоке Test Sequence.

Пример: 'theta'

Тип символа в виде вектора символов.

Пример: 'Data'

Осциллограф символа в виде вектора символов.

Пример: 'Parameter'

Смотрите также

| | | |

Темы

Введенный в R2016a
