Register Write
Запишите данные в область регистра на заданном ядре IP
- Библиотека:
SoC Blockset / ввод-вывод Процессора
Описание
Блок Register Write записывает данные от вашего алгоритма процессора до области регистра на заданном ядре IP. В симуляции управляемая таймером или событийно-управляемая подсистема задачи содержит блок Register Write. Сигналы данных от блока Register Write соединяют с управлением блока Register Channel те регистры и их транзакции.
При разработке или анализе стороны программного обеспечения приложения SoC, блок Register Write может быть соединен с блоком IO Data Sink. В этой настройке блок IO Data Sink обеспечивает или ранее зарегистрированные или искусственные данные, включая более направленную симуляцию программного обеспечения и сторону процессора приложения, без потребности явным образом смоделировать взаимодействия памяти и оборудование.
Порты
Входной параметр
Вывод
Параметры
Расширенные возможности
Генерация кода C/C++
Генерация кода C и C++ с помощью Simulink® Coder™.
Чтобы автоматически сгенерировать код С для вашего проекта и выполниться на устройстве SoC, используют инструмент SoC Builder. Сгенерировать и выполнить код С для ваших моделей SoC, Embedded Coder® функции требуются. Для получения дополнительной информации о генерации кода для проектов SoC смотрите, Генерируют Проект SoC.

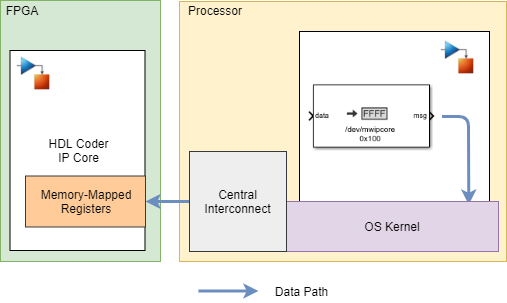

Разработчик SoC реализует блок Register Write с FPGA и процессором IPs, которые используют протокол интерфейса AXI4. Протокол интерфейса AXI4 позволяет процессору писать векторные данные от процессора до непрерывной группы регистров на FPGA. Используйте этот блок для простого, низкая пропускная способность коммуникация с отображенной памятью, такая как запись в регистры управления и состояния. Эта схема показывает обобщенное представление реализации сгенерированного кода.
