Импортируйте изображение из рабочего пространства MATLAB
Computer Vision Toolbox / источники

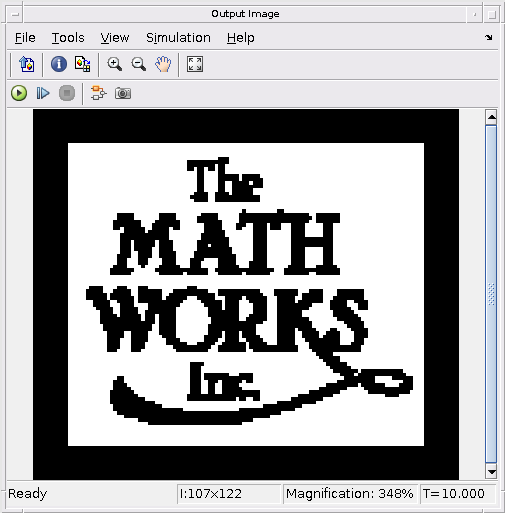

Блок Image From Workspace импортирует изображение из матрицы, трехмерного массива, функции MATLAB или переменной, сохраненной в theMATLAB® рабочая область, к Simulink® рабочая область.
Image — Выходное изображениеВыходное изображение, возвращенное как матрица или трехмерный массив. Если импортированное изображение является бинарным или полутоновым изображением, выход является матрицей размера M-by-N. Если импортированное изображение является цветным изображением, выход является трехмерным массивом размера M-by-N-by-3.
Чтобы включить этот порт, установите параметр Image signal на One multidimensional signal.
Типы данных: single | double | int8 | int16 | int32 | uint8 | uint16 | uint32 | Boolean | fixed point
R — Красный компонент цвета изображенияКрасный компонент цвета изображения, возвращенного как M-by-N матрица. Блок возвращает этот выходной параметр, если вход является цветным изображением. Если параметр Image signal устанавливается на Separate color signals и входное изображение является бинарным или полутоновым, блок возвращает только этот порт
Чтобы включить этот порт, установите параметр Image signal на Separate color signals.
Типы данных: single | double | int8 | int16 | int32 | uint8 | uint16 | uint32 | Boolean | fixed point
G — Зеленый компонент цвета изображенияЗеленый компонент цвета изображения, возвращенного как M-by-N матрица. Блок возвращает этот выходной параметр, только если вход является цветным изображением.
Чтобы включить этот порт, установите параметр Image signal на Separate color signals.
Типы данных: single | double | int8 | int16 | int32 | uint8 | uint16 | uint32 | Boolean | fixed point
B — Синий компонент цвета изображенияСиний компонент цвета изображения, возвращенного как M-by-N матрица. Блок возвращает этот выходной параметр, только если вход является цветным изображением.
Чтобы включить этот порт, установите параметр Image signal на Separate color signals.
Типы данных: single | double | int8 | int16 | int32 | uint8 | uint16 | uint32 | Boolean | fixed point
Main
Value — Отобразите, чтобы быть импортированнымиchecker_board(10) (значение по умолчанию) | вектор | матрица | трехмерный массив | MATLAB workspace variable | MATLAB functionЗадайте изображение как вектор, матрицу, трехмерный массив, функцию или переменную рабочего пространства MATLAB. Параметр, передаваемый по значению может быть:
Вектор — значение, данное параметру Value, может быть вектором-строкой или вектор-столбцом
3-D числовой массив — значение, данное параметру Value, может быть трехмерным массивом, который сгенерирован с помощью функций MATLAB
Переменная рабочего пространства MATLAB — значение, данное параметру Value, может быть именем переменной, которое является переменной рабочего пространства MATLAB
Функция MATLAB — значением, данным параметру Value, может быть функция MATLAB с заданными входными параметрами, чтобы сгенерировать числовой массив
Sample time — Шаг расчета для выполнения блокаinf (значение по умолчанию) | positive scalar | VectorЭтот параметр задает шаг расчета для выполнения блока. Длина вектора должна быть 2, который представляет [Период, Смещение] значения, где возмещенный должен быть меньше периода и неотрицательный. Учитывая значение по умолчанию inf, блок выводит матрицу для шкалы полутонов и двоичного файла. Выход 3-D или 4-D, если входное изображение является полутоновым или цветным изображением соответственно.
Значение добавленной размерности равно floor ((Tsim/Ts) +1)
Tsim является временем симуляции, и Ts является шагом расчета для выполнения блока. Например, если входное изображение 256 256 матрица, время симуляции составляет 10 секунд, и шаг расчета установлен в 0,5 секунды, то выход является 256 256 21 массивом.
Image signal — Сигнал возвращен блокомOne multidimensional signal (значение по умолчанию) | Separate color signalsЗадайте, как блок возвращает изображение, считанное из рабочего пространства MATLAB.
One multidimensional signal— Блок имеет один выходной порт, Image, который возвращает целое изображение.
Separate color signals — Блок имеет выходной порт для каждого цветового канала. Каждый порт возвращает один цветовой канал изображения.
Output port labels — Метки выходного портаR|G|B (значение по умолчанию) | имена портаЗадайте метки для выходных портов. Каждая метка может быть любым значением. Используйте вертикальный символ панели, |, как разделитель, чтобы назвать все выходные порты.
Чтобы включить этот параметр, установите параметр Image signal на Separate color signals.
Data type
Output data type — Тип данных выходного изображенияInherit from Value (значение по умолчанию) | double | single | int8 | uint8 | int16 | uint16 | int32 | uint32 | boolean | Fixed-point | User-defined | Inherit via back propagation | ...Задайте тип данных выходного изображения. Если тип данных импортированного изображения, заданного в параметре Value, отличается от значения параметра Output data type, блок масштабирует пиксельные значения, добавляет смещение к пиксельным значениям так, чтобы они были в динамическом диапазоне нового типа данных, или делает обоих. Дважды - и пиксельные значения с плавающей точкой с одинарной точностью должен быть в области значений [0, 1].
Signed — Тип данных с фиксированной точкой со знакомon (значение по умолчанию) | offВыберите этот параметр, если входной тип данных image является подписанной фиксированной точкой.
Чтобы включить этот параметр, установите параметр Output data type на Fixed-point.
Word length — Биты в типе данных с фиксированной точкойУказание размера слова, в битах, для типа выходных данных с фиксированной точкой. Значение должно быть меньше 32.
Чтобы включить этот параметр, установите параметр Output data type на Fixed-point.
Set fraction length in output to — Масштабный коэффициент фиксированной точкиUser-defined (значение по умолчанию) | Best precisionЗадайте масштабный коэффициент фиксированной точки, выведенной любым из следующих двух методов:
Best precision— Выход, масштабирующийся автоматически таким образом, что выходной сигнал имеет самую лучшую точность.
User-defined — Выход, масштабирующийся в параметре Fraction length.
Чтобы включить этот параметр, установите параметр Output data type на Fixed-point.
Fractional length — Дробные битыscalarЗадайте количество битов справа от десятичной точки.
Чтобы включить этот параметр, установите параметр Output data type на Fixed-point, и набор параметр Set fraction length in output к User-defined.
User-defined data type — Пользовательский тип данных с фиксированной точкойsfix(16) (значение по умолчанию) | user-defined fixed-point data typeЗадайте любого встроенного или тип данных с фиксированной точкой. Можно задать ниже типов данных с фиксированной точкой, пользующихся библиотекой Fixed-Point Designer™.
Чтобы включить этот параметр, установите параметр Output data type на User-defined.
