Video Viewer

Изображения на дисплее или видеокадры

Библиотека:
Computer Vision Toolbox / приемники

Описание

Блок Video Viewer отображает изображения или видеокадры. Этот блок обеспечивает средства управления симуляцией, чтобы вопроизвести, сделать паузу, и продвинуться при потоковой передаче видео или последовательности изображений. Этот блок также обеспечивает инструменты, чтобы анализировать пиксели необходимой области.

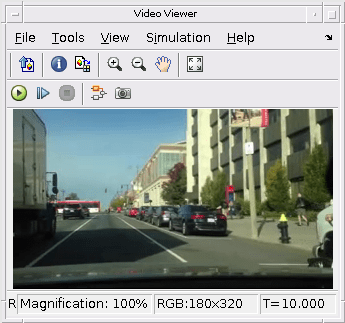

Video Viewer Window

Функции Video Viewer

Управление воспроизведением — воспроизведение видео Управления с помощью Запуска, Шага вперед и кнопок Stop.
Экспортируйте в Image Viewer — Чтобы открыть отображенное изображение в отдельном окне с помощью приложения Image Viewer, выбрать File> Export to Image Tool. В качестве альтернативы выберите Export to Image Tool button на панели инструментов. Для получения дополнительной информации смотрите Начало работы с Приложением Image Viewer.
Пиксельный анализ области — Чтобы открыть отображенное изображение в отдельном окне с помощью инструмента Pixel Region, выберите Tools> Pixel Region. В качестве альтернативы нажмите кнопку пиксельных значений Inspect на панели инструментов. Для получения дополнительной информации об инструменте Pixel Region, смотрите impixelregion.

Порты

Входной параметр

развернуть все

`Image` — Введите изображение или видео
матрица | массив

Введите изображение или видео в виде M-by-N матрица, M-by-N-by-T массив или M-by-N-by-C-by-T массив. T является количеством кадров в видео или последовательности изображений, и C является количеством цветовых каналов.

Зависимости

Чтобы включить этот порт, выберите параметр the One Multi-Dimensional Signal. Этот параметр включен по умолчанию.

`R` — Красный компонент цвета изображения или видео
матрица | массив

Красный компонент цвета изображения или видео в виде M-by-N матрица или M-by-N-by-T массив. T является количеством кадров в видео или последовательности изображений.

Примечание

Входные параметры к R, G и портам B должны все иметь те же размерности и тип данных.

Зависимости

Чтобы включить этот порт, выберите параметр Separate Color Signals.

`G` — Зеленый компонент цвета изображения или видео
матрица | массив

Зеленый компонент цвета изображения или видео в виде M-by-N матрица или M-by-N-by-T массив. T является количеством кадров в видео или последовательности изображений.

Примечание

Входные параметры к R, G и портам B должны все иметь те же размерности и тип данных.

Зависимости

Чтобы включить этот порт, выберите параметр Separate Color Signals.

`B` — Синий компонент цвета изображения или видео
матрица | массив

Синий компонент цвета изображения или видео в виде M-by-N матрица или M-by-N-by-T массив. T является количеством кадров в видео или последовательности изображений.

Примечание

Входные параметры к R, G и портам B должны все иметь те же размерности и тип данных.

Зависимости

Чтобы включить этот порт, выберите параметр Separate Color Signals.

Параметры

развернуть все

Файл

Чтобы получить доступ к этим параметрам, выберите меню File в окне Video Viewer

`Open at Start of Simulation` — Откройте видео окно средства просмотра в начале симуляции
`on` (значение по умолчанию) | `off`

Выберите этот параметр, чтобы автоматически открыть окно Video Viewer в начале симуляции. Очистите этот параметр, чтобы препятствовать тому, чтобы окно Video Viewer открылось в начале симуляции.

`Separate Color Signals` — Включите отдельный R, G, и цветовые каналы B, как введено
`off` (значение по умолчанию) | `on`

Выберите этот параметр, чтобы включить R, G и входные порты B для отдельных цветовых каналов. Если вы выбираете этот параметр, параметр One Multi-Dimensional Signal очищается автоматически.

`One Multi-Dimensional Signal` — Включите один многомерный сигнал, как введено
`on` (значение по умолчанию) | `off`

Выберите этот параметр, чтобы включить входной порт Image для одного многомерного сигнала. Если вы выбираете этот параметр, параметр Separate Color Signals очищается автоматически.

Файл> Настройка> Редактирование> Ядро

Параметры Configuration Video Viewer позволяют вам изменить поведение и внешний вид графического интерфейса пользователя (GUI).

Чтобы открыть диалоговое окно Configuration и параметры редактирования, выберите File> Configuration > Edit.

Вкладка Core в диалоговом окне Configuration перечисляет общие настройки графический интерфейса пользователя.

Во вкладке Core выберите General UI элемент и нажимает кнопку Properties, чтобы открыть диалоговое окно General UI Properties.

`Display the full path` — Отобразите полный путь исходных данных в строке заголовка
`off` (значение по умолчанию) | `on`

Выберите этот параметр, чтобы отобразить имя модели и полный путь к исходным данным в строке заголовка окна Video Viewer. Если вы очищаете этот параметр, окно отображает сокращенное имя.

Файл> Настройка> Редактирование> Инструменты

Чтобы открыть диалоговое окно Configuration и параметры редактирования, выберите File> Configuration > Edit.

Вкладка Tools в диалоговом окне Configuration перечисляет инструменты, сопоставленные с блоком Video Viewer.

Во вкладке Tools выберите Image Tool элемент и нажимает кнопку Properties, чтобы открыть диалоговое окно Image Tool Properties.

`Open new Image Tool window for each export` — Откройте новое окно Image Viewer для каждого экспортируемого видеокадра
`on` (значение по умолчанию) | `off`

Выберите этот параметр, чтобы открыть новое окно Image Viewer для каждого экспортируемого видеокадра или изображения в последовательности изображений..

Инструменты> Палитра

Параметры Colormap позволяют вам отобразить изображение интенсивности в различных форматах палитры и управлять выходной областью значений интенсивности. Чтобы получить доступ к этим параметрам, выберите Tools> Colormap или нажмите C.

Примечание

Параметры Colormap доступны для изображений интенсивности только.

`Colormap` — Установите палитру
`gray(256)` (значение по умолчанию) | `parula(256)` | `jet(256)` | `hot(256)` | `bone(256)` | `cool(256)` | `copper(256)`

Этот параметр задает палитру, в которой можно отобразить входное изображение интенсивности. Этот блок поддерживает gray(256), parula(256), jet(256), hot(256), bone(256), и copper(256) палитры.

`Specify range of displayed pixel values [-Inf to Inf]` — Укажите диапазон значения интенсивности, чтобы отобразиться
`off` (значение по умолчанию) | `on`

Выберите этот параметр, чтобы включить Min и параметры Max, через которые можно указать диапазон отображения интенсивностей пикселей.

`Min` — Минимальное значение интенсивности
0 (значение по умолчанию) | числовой скаляр

Если пиксель имеет значение интенсивности, меньше чем или равное значению этого параметра, Video Viewer отображает его, когда первые раскрашивают выбранную палитру.

Примечание

При определении значения для Min помните, что тип данных входного изображения или видео определяет область значений значений интенсивности, представляющих то изображение или видео.

Зависимости

Чтобы включить этот параметр, выберите параметр Specify range of displayed pixel values [-Inf to Inf].

`Max` — Максимальное значение интенсивности
255 (значение по умолчанию) | числовой скаляр

Если пиксель имеет значение интенсивности выше, чем или равный значению этого параметра, Video Viewer отображает его как последний цвет в выбранной палитре.

Примечание

При определении значения для Max помните, что тип данных входного изображения или видео определяет область значений значений интенсивности, представляющих то изображение или видео.

Зависимости

Чтобы включить этот параметр, выберите параметр Specify range of displayed pixel values [-Inf to Inf].

Симуляция

Чтобы получить доступ к этому параметру, выберите меню Simulation в окне Video Viewer.

`Drop Frames to Improve Performance` — Пропустите частоту кадров входного видеосигнала
`on` (значение по умолчанию) | `off`

Выберите этот параметр, чтобы уменьшать частоту кадров входного видеосигнала, чтобы улучшать производительность.

Примеры модели

Считайте и отобразите видео RGB из файла

Считайте видеокадры из мультимедийного файла как их отдельные красные, зеленые, и синие компоненты, и затем отобразите видеокадры.

Заполните нули, чтобы отобразить

Добавьте строки и столбцы нулей к изображению при помощи дополнительной операции.

Характеристики блока

Типы данных	`Boolean` \| `double` \| `integer` \| `single`
Прямое сквозное соединение	`no`
Многомерные сигналы	`no`
Сигналы переменного размера	`yes`
Обнаружение пересечения нулем	`no`

Смотрите также

Блоки

From Multimedia File | To Multimedia File | To Video Display | Video To Workspace | Video From Workspace | Image From Workspace | Image From File

Представлено до R2006a
