plot

Постройте векторы оптического потока

свернуть все на странице

Синтаксис

plot(flow)
plot(flow,Name,Value)

Описание

plot(flow) строит векторы оптического потока.

пример

plot(flow,Name,Value) задает опции с помощью одних или нескольких аргументов name-value в дополнение к входному параметру в предыдущем синтаксисе.

Примеры

свернуть все

Скрипт Open Live Script

Создайте объект оптического потока из двух скоростных матриц равного размера.

Vx = randn(100,100);
Vy = randn(100,100);
opflow = opticalFlow(Vx,Vy);

Смотрите свойства объекта оптического потока. Ориентация и величина вычисляются из скоростных матриц.

opflow
opflow =
  opticalFlow with properties:

             Vx: [100x100 double]
             Vy: [100x100 double]
    Orientation: [100x100 double]
      Magnitude: [100x100 double]

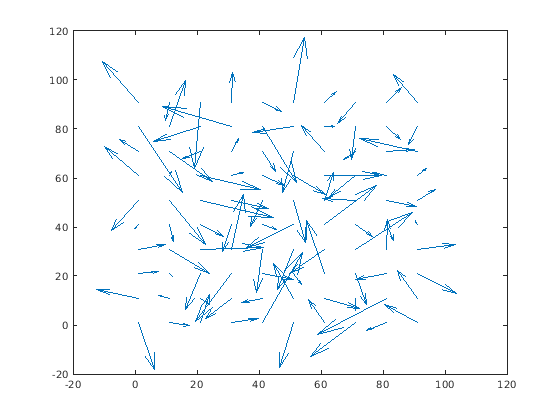

Постройте скорость объекта как график полей градиента.

plot(opflow,'DecimationFactor',[10 10],'ScaleFactor',10);

Figure contains an axes object. The axes object contains an object of type quiver.

Входные параметры

свернуть все

Объект, содержащий скоростные матрицы оптического потока в виде opticalFlow объект.

Аргументы name-value

Задайте дополнительные разделенные запятой пары Name,Value аргументы. Name имя аргумента и Value соответствующее значение. Name должен появиться в кавычках. Вы можете задать несколько аргументов в виде пар имен и значений в любом порядке, например: Name1, Value1, ..., NameN, ValueN.

Пример: plot(flow,'DecimationFactor',[1 1])

Фактор децимации векторов скорости в виде разделенной запятой пары, состоящей из 'DecimationFactor'и двухэлементный вектор. Двухэлементный вектор имеет форму [XDecimFactor YDecimFactor] и задает фактор децимации для векторов скорости вдоль x и направлений y соответственно. XDecimFactor и YDecimFactor являются положительными скалярными целыми числами. Увеличьте значение этого свойства получить менее нарушенный график полей градиента.

Масштабный коэффициент для вектора скорости отображается в виде разделенной запятой пары, состоящей из 'ScaleFactor'и положительный скаляр с целочисленным знаком. Увеличьте это значение, чтобы отобразить более длинные векторы.

Оси вращения в виде разделенной запятой пары, состоящей из 'Parent'и объект осей. Значение по умолчанию установлено в указатель текущей системы координат, gca.

Смотрите также

|

Представленный в R2015a
