Read Binary File
Считайте видеоданные из двоичного файла
- Библиотека:
Computer Vision Toolbox / приемники
Описание
Блок Read Binary File читает видеоданные из двоичного файла и импортирует их в Simulink® модель.
Заданные пользователями параметры блоков описывают формат видеоданных. Эти параметры, наряду с необработанным двоичным файлом, создают видеоданные для модели Simulink.
Примечание
Этот блок поддерживает генерацию кода только для тех платформ, которые имеют файловый ввод-вывод. Блок не поддерживает генерацию кода, использующую Simulink Desktop Real-Time™ или Simulink Real-Time™.
Порты
Вывод

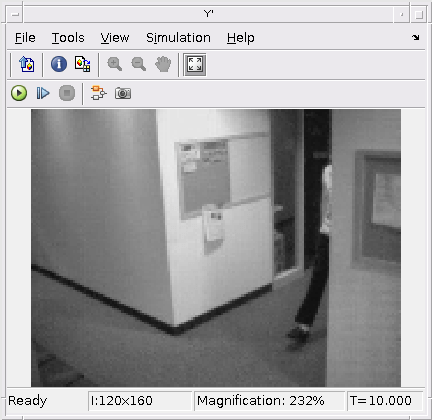

Y' — Компонент яркости
Трехмерный массив
Компонент яркости видео читал из двоичного файла в виде трехмерного массива. Метка этого порта может быть изменена с помощью параметра Component1, когда параметр Video format устанавливается на Custom.
Типы данных: int8 | int16 | int32 | uint8 | uint16 | uint32
Cb — Синий компонент различия
Трехмерный массив
Синий компонент различия видео читал из двоичного файла в виде трехмерного массива. Метка этого порта может быть изменена с помощью параметра Component2, когда параметр Video format устанавливается на Custom.
Типы данных: int8 | int16 | int32 | uint8 | uint16 | uint32
Cr — Красный компонент различия
Трехмерный массив
Красный компонент различия видео читал из двоичного файла в виде трехмерного массива. Метка этого порта может быть изменена с помощью параметра Component3, когда параметр Video format устанавливается на Custom.
Типы данных: int8 | int16 | int32 | uint8 | uint16 | uint32
A — Альфа-компонент
Трехмерный массив
Альфа-компонент видео читал из двоичного файла в виде трехмерного массива. Метка этого порта может быть изменена с помощью параметра Component4, когда параметр Video format устанавливается на Custom.
Зависимости
Чтобы включить этот порт, используйте одну из этих опций.
Установите параметр Video format на
Four character codesи установленный параметр Four character code наAYUVилиIF09.Установите параметр Video format на
Customи параметр Number of output components к4.
Типы данных: int8 | int16 | int32 | uint8 | uint16 | uint32
T — Компонент прозрачности
Трехмерный массив
Компонент прозрачности видео читал из двоичного файла в виде трехмерного массива.
Зависимости
Чтобы включить этот порт, установите параметр Video format на Four character codes и установленный параметр Four character code на Y41T или Y42T.
Типы данных: int8 | int16 | int32 | uint8 | uint16 | uint32
EOF — Последний индикатор видеокадра
скаляр
Выходы порта 1 когда порты компонента выводят последний видеокадр. Для каждой системы координат прежде, которая, это выводит 0.
Зависимости
Чтобы включить этот порт, выберите параметр Output end-of-file indicator.
Типы данных: Boolean
Параметры
File name — Имя двоичного файла
vipmen.bin (значение по умолчанию) | имя файла
Задайте имя бинарного исходного файла, чтобы считать видеоданные из.
Video format — Формат видеоданных
Four character codes (значение по умолчанию) | Custom
Задайте формат видеоданных как одна из этих опций.
Четыре кодов символов (FOURCC) — Для получения дополнительной информации об этих кодах, смотрите
https://www.fourcc.org.Пользовательский — Чтение видеоданные от двоичного файла пользовательского формата.
Four character code — Формат двоичного файла
I420 (значение по умолчанию) | AYUV | CLJR | cyuv | GREY | IF09 | IMC1 | IMC2 | IMC3 | IMC4 | IUYV | IY41 | IYU1 | IYU2 | IYUV | NV12 | NV21 | UYNV | UYNY | V210 | Y411 | Y41P | Y41T | Y422 | Y42T | Y8 | Y800 | YUNV | YUY2 | YUYV | YV12 | YV16 | YVU9 | YVYU | ...
Задайте четыре кода символа кодека двоичного файла. Значение этого параметра также определяет номер выходных портов. Для получения информации о котором четыре кодов символов включают который выходные порты, seeOutput Порты для Четырех Кодов символов.
Зависимости
Чтобы включить этот параметр, установите параметр Video format на Four character codes.
FrameSize Rows — Количество строк в выходном массиве
120
Задайте количество строк в выходном массиве как положительное целое число. Значение этого параметра должно совпадать с размерностями данных в файле.
Зависимости
Чтобы включить этот параметр, установите параметр Video format на Four character codes.
FrameSize Cols — Количество столбцов в выходном массиве
160
Задайте количество столбцов в выходном массиве как положительное целое число. Значение этого параметра должно совпадать с размерностями данных в файле.
Зависимости
Чтобы включить этот параметр, установите параметр Video format на Four character codes.
Line ordering — Направление заливки выходного массива
Top line first (значение по умолчанию) | Bottom line first
Если вы выбираете Top line first, блок сначала заполняет первую строку выходного массива с соответствующим содержимым двоичного файла. Это затем заполняет другие строки в увеличивающемся порядке. Когда вы выбираете Bottom line first, блок сначала заполняет последнюю строку выходного массива с соответствующим содержимым двоичного файла. Это затем заполняет другие строки в порядке убывания.
Number of times to play file — Число раз, чтобы проигрывать файл
1 inf
Задайте число раз, чтобы повторить двоичный файл как положительное целое число или inf. Для любого положительного целочисленного значения n из этого параметра блок проигрывает двоичный файл n \times. Для значения inf, блок проигрывает файл неопределенно до конца симуляции.
Output end-of-file indicator — Укажите, когда блок выход достигнет последней системы координат
off (значение по умолчанию) | on
Этот параметр указывает, когда блок выход достигает последнего видеокадра в двоичном файле. Выбор этого параметра включает порт EOF. Выходом от порта EOF является 1 когда блок выход достигает последнего видеокадра. Для всех других систем координат это - 0.
Sample time — Период расчета выхода
1/30 -1
Задайте период расчета выхода. Шаг расчета указывает, когда, в процессе моделирования блок производит выход. Значение этого параметра должно быть положительной скалярной величиной меньше, чем время симуляции или -1. Это не может быть 0. Когда установлено в -1, блок наследовал шаг расчета от simulink модели.
Bit stream format — Задает, являются ли данные плоскими или упакованы
Planar (значение по умолчанию) | Packed
Задайте формат данных двоичного файла как плоский или упакованный. Если данные упаковываются, используйте FrameSize Rows и параметры FrameSize Cols, чтобы задать размер выходного массива.
Зависимости
Чтобы включить этот параметр, установите параметр Video format на Custom.
Number of output components — Количество компонентов в двоичном файле
3 1| 2
Задайте количество выходных компонентов от двоичного файла. Это наборы параметров количество выходных портов.
Зависимости
Чтобы включить этот параметр, установите параметр Video format на Custom.
Component1 — Назовите для компонента яркости
Y' (значение по умолчанию) | имя компонента
Задайте имя для компонента яркости выходного массива. Компонент яркости является первым компонентом от входного двоичного файла.
Зависимости
Чтобы включить этот параметр, установите параметр Video format на Custom, установите параметр Number of output components на 1 или больше.
Component2 — Назовите для синего компонента различия
Cb (значение по умолчанию) | имя компонента
Задайте имя для синего компонента различия выходного массива. Синий компонент различия является вторым компонентом от входного двоичного файла.
Зависимости
Чтобы включить этот параметр, установите параметр Video format на Custom, установите параметр Number of output components на 2 или больше.
Component3 — Назовите для красного компонента различия
Cr (значение по умолчанию) | имя компонента
Задайте имя для красного компонента различия выходного массива с помощью этого параметра. Красный компонент различия является третьим компонентом от входного двоичного файла.
Зависимости
Чтобы включить этот параметр, установите параметр Video format на Custom, установите параметр Number of output components на 3 или больше.
Component4 — Назовите для альфа-компонента
Alpha (значение по умолчанию) | имя компонента
Задайте имя для альфа-компонента выходного массива. Альфа-компонент является четвертым компонентом от входного двоичного файла.
Зависимости
Чтобы включить этот параметр, установите параметр Video format на Custom, установите параметр Number of output components на 4.
Bits1 — Размер компонента яркости
8 16| 24
Задайте размер компонента яркости в выходном массиве. Значение этого параметра определяет интерпретацию данных о видеопотоке как 8- бит, 16- бит, 24- бит или 32- бит.
Зависимости
Чтобы включить этот параметр, установите параметр Video format на Custom, и установленный параметр Number of output components на 1 или больше.
Bits2 — Размер синего компонента различия
8 16| 24
Задайте размер синего компонента различия в выходном массиве. Значение этого параметра определяет интерпретацию данных о видеопотоке как 8- бит, 16- бит, 24- бит или 32- бит.
Зависимости
Чтобы включить этот параметр, установите параметр Video format на Custom, и установленный параметр Number of output components на 2 или больше.
Bits3 — Размер красного компонента различия
8 16| 24
Задайте размер красного компонента различия в выходном массиве. Значение этого параметра определяет интерпретацию данных о видеопотоке как 8- бит, 16- бит, 24- бит или 32- бит.
Зависимости
Чтобы включить этот параметр, установите параметр Video format на Custom, и установленный параметр Number of output components на 3 или больше.
Bits4 — Размер альфа-компонента
8 16| 24
Задайте размер альфа-компонента в выходном массиве. Значение этого параметра определяет интерпретацию данных о видеопотоке как 8- бит, 16- бит, 24- бит или 32- бит.
Зависимости
Чтобы включить этот параметр, установите параметр Video format на Custom, и установленный параметр Number of output components на 4 .
Rows1 — Количество строк для компонента яркости
120
Задайте количество строк для компонента яркости в выходном массиве. Значение этого параметра должно быть положительным целым числом.
Зависимости
Чтобы включить этот параметр, установите параметр Video format на Custom, и установленный параметр Number of output components на 1 или больше.
Rows2 — Количество строк для синего компонента различия
60
Задайте количество строк для синего компонента различия в выходном массиве. Значение этого параметра должно быть положительным целым числом.
Зависимости
Чтобы включить этот параметр, установите параметр Video format на Custom, и установленный параметр Number of output components на 2 или больше.
Rows3 — Количество строк для красного компонента различия
60
Задайте количество строк для красного компонента различия в выходном массиве. Значение этого параметра должно быть положительным целым числом.
Зависимости
Чтобы включить этот параметр, установите параметр Video format на Custom, и установленный параметр Number of output components на 3 или больше.
Rows4 — Количество строк для альфа-компонента
288
Задайте количество строк для альфа-компонента в выходном массиве. Значение этого параметра должно быть положительным целым числом.
Зависимости
Чтобы включить этот параметр, установите параметр Video format на Custom, и установленный параметр Number of output ports на 4.
Cols1 — Количество столбцов для компонента яркости
160
Задайте количество столбцов для компонента яркости в выходном массиве. Значение этого параметра должно быть положительным целым числом.
Зависимости
Чтобы включить этот параметр, установите параметр Video format на Custom, и установленный параметр Number of output components на 1 или больше.
Cols2 — Количество столбцов для синего компонента различия
80
Задайте количество столбцов для синего компонента различия в выходном массиве. Значение этого параметра должно быть положительным целым числом.
Зависимости
Чтобы включить этот параметр, установите параметр Video format на Custom, и установленный параметр Number of output components на 2 или больше.
Cols3 — Количество столбцов для красного компонента различия
80
Задайте количество столбцов для компонента яркости в выходном массиве. Значение этого параметра должно быть положительным целым числом.
Зависимости
Чтобы включить этот параметр, установите параметр Video format на Custom, и установленный параметр Number of output components на 3 или больше.
Cols4 — Количество столбцов для альфа-компонента
352
Задайте количество столбцов для альфа-компонента в выходном массиве. Значение этого параметра должно быть положительным целым числом.
Зависимости
Чтобы включить этот параметр, установите параметр Video format на Custom, и установленный параметр Number of output components на 4.
Component order in binary file — Расположение компонентов в двоичном файле
[1 2 3]
Задайте расположение компонентов в двоичном файле. Идентифицируйте компоненты присвоенными цифрами, от 1 до 4, в желаемом порядке. Необходимо включать все активированные компоненты при установке этого параметра.
Зависимости
Чтобы включить этот параметр, установите параметр Video format на Custom.
Interlaced video — Считайте видеоданные из файла, как чередовано
off (значение по умолчанию) | on
Выберите этот параметр, когда двоичный файл будет содержать данные о чересстрочном видео.
Зависимости
Чтобы включить этот параметр, установите параметр Video format на Custom.
Input file has signed data — Файл имеет целые числа со знаком
off (значение по умолчанию) | on
Выберите этот параметр, когда двоичный файл будет содержать целые числа со знаком.
Зависимости
Чтобы включить этот параметр, установите параметр Video format на Custom.
Byte order in binary file — Порядок байтов двоичного файла
Little endian (значение по умолчанию) | Big endian
Задайте порядок байтов двоичного файла или как или как обратный порядок байтов с прямым порядком байтов.
Зависимости
Чтобы включить этот параметр, установите параметр Video format на Custom.
Характеристики блока
Типы данных |
|
Многомерные сигналы |
|
Сигналы переменного размера |
|
Выходные порты для четырех кодов символов
| Четыре кода символа | Выходные порты |
|---|---|
| I420 | Y' |Cb|Cr |
| AYUV | Y' |Cb|Cr|A |
| CLJR | Y' |Cb|Cr |
| cyuv | Y' |Cb|Cr |
| СЕРЫЙ | Y |
| IF09 | Y' |Cb|Cr|A |
| IMC1 | Y' |Cb|Cr |
| IMC2 | Y' |Cb|Cr |
| IMC3 | Y' |Cb|Cr |
| IMC4 | Y' |Cb|Cr |
| IUYV | Y' |Cb|Cr |
| IY41 | Y' |Cb|Cr |
| IYU1 | Y' |Cb|Cr |
| IYU2 | Y' |Cb|Cr |
| IYUV | Y' |Cb|Cr |
| NV12 | Y' |Cb|Cr |
| NV21 | Y' |Cb|Cr |
| UYNV | Y' |Cb|Cr |
| UYNY | Y' |Cb|Cr |
| V210 | Y' |Cb|Cr |
| Y411 | Y' |Cb|Cr |
| Y41P | Y' |Cb|Cr |
| Y41T | Y' |Cb|Cr|T |
| Y422 | Y' |Cb|Cr |
| Y42T | Y' |Cb|Cr|T |
| Y8 | Y |
| Y800 | Y |
| YUNV | Y' |Cb|Cr |
| YUY2 | Y' |Cb|Cr |
| YUYV | Y' |Cb|Cr |
| YV12 | Y' |Cb|Cr |
| YV16 | Y' |Cb|Cr |
| YVU9 | Y' |Cb|Cr |
| YVYU | Y' |Cb|Cr |
