Настройте свой компилятор C++

Чтобы создать библиотеки OpenCV, идентифицируйте совместимый компилятор C++ для своей операционной системы, как описано в Портативной генерации кода C для Функций, Которые Пользуются Библиотекой OpenCV. Сконфигурируйте идентифицированный компилятор при помощи mex -setup c++ команда. Для получения дополнительной информации смотрите, Выбирают C ++ Compiler.

Описание модели

Этот пример использует модель Simulink ToGrayScale.slx.

В этой модели, subsystem_slwrap_toGrayScale подсистема находится в RGBtoGRAY_Lib библиотека. Вы создаете subsystem_slwrap_toGrayScale подсистема при помощи Средства импорта OpenCV. Подсистема принимает изображение RGB от блока Image From File и преобразует его в полутоновое выходное изображение. Вывод затем отображен на блоке Video Viewer.

Скопируйте папку в качестве примера в перезаписываемое местоположение

Получить доступ к пути к папке в качестве примера, в командной строке MATLAB®, введите:

     OpenCVSimulinkExamples;

Каждая подпапка содержит все вспомогательные файлы, требуемые запускать пример.

Перед продолжением этих шагов гарантируйте, что вы копируете папку в качестве примера в перезаписываемое местоположение папки и изменяете вашу текущую рабочую папку в ...example\ImageRGBtoGray. Все ваши выходные файлы сохранены в эту папку.

Шаг 1: импортируйте функцию OpenCV, чтобы создать библиотеку Simulink

1. Чтобы запустить приложение Средства импорта OpenCV, нажмите Apps на Панели инструментов MATLAB. В Странице приветствия задайте Название проекта как RGBtoGRAY. Убедитесь, что название проекта не содержит пробелов. Нажать Далее.

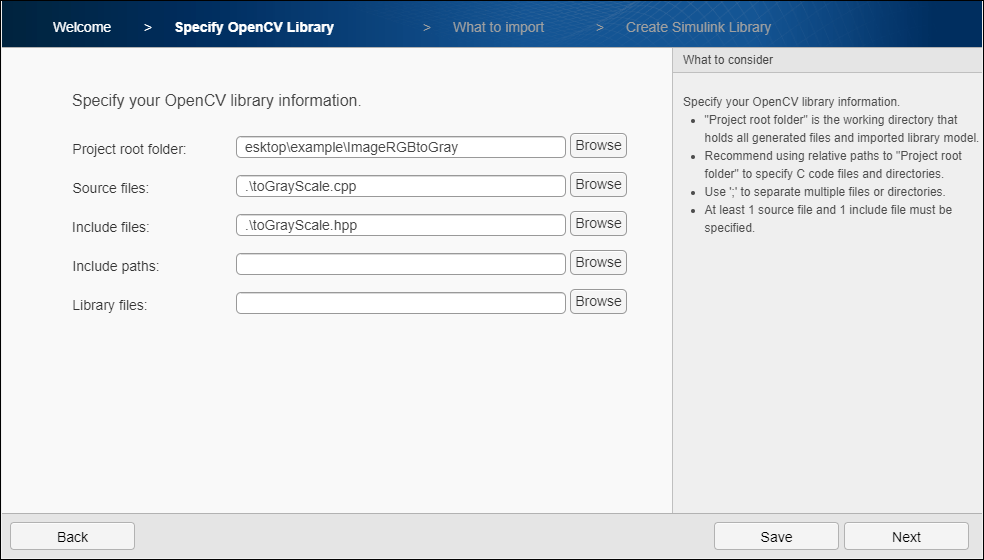

2. В Задают Библиотеку OpenCV, задают это расположение файлов, и затем нажимают Далее.

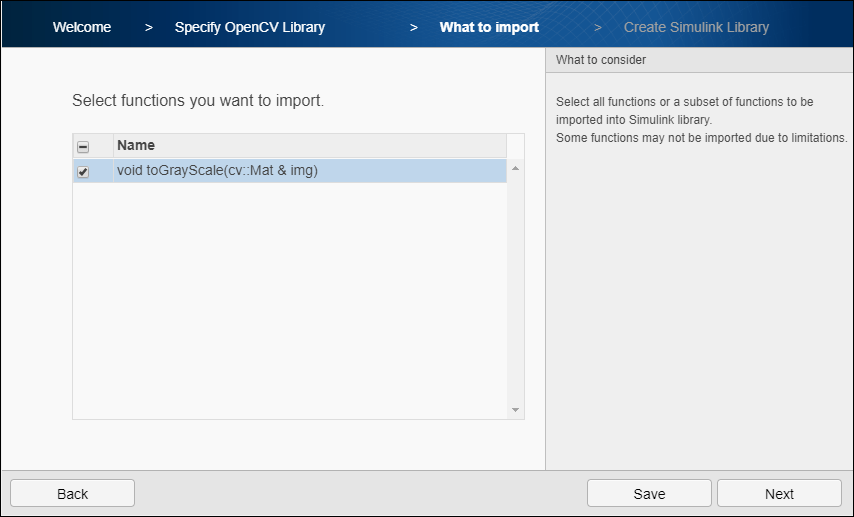

3. Анализируйте свою библиотеку, чтобы искать функции и типы для импорта. Если анализ завершен, нажать Далее. Выберите toGrayScale функционируйте и нажмите Далее.

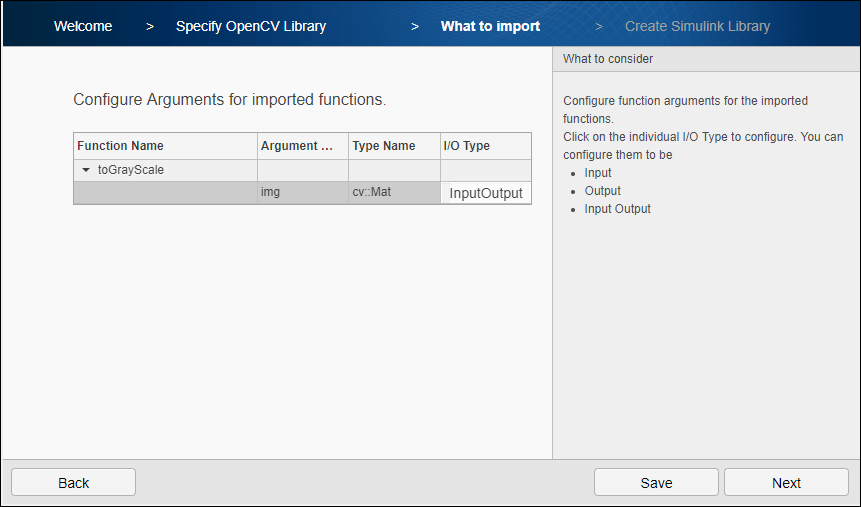

4. Из того, что импортировать, выберите I/O Type for img как InputOutput, и затем нажмите Далее.

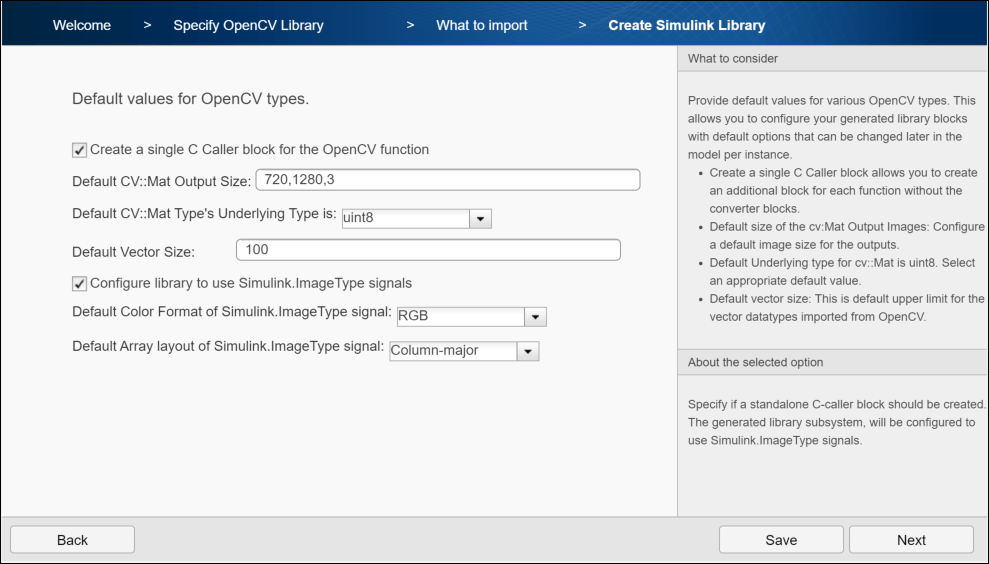

5. В Создают Библиотеку Simulink, конфигурируют значения по умолчанию типов OpenCV. По умолчанию Создайте один блок C-вызывающей-стороны для функции OpenCV, выбран, чтобы создать блок C Caller наряду с подсистемой в сгенерированной Библиотеке Simulink.

6. Выберите библиотеку Configure, чтобы использовать Simulink. ImageType сигнализирует, чтобы сконфигурировать сгенерированную подсистему библиотеки, чтобы использовать Simulink.ImageType сигналы.

7. Установите Формат Цвета по умолчанию Simlink. ImageType сигнализируют к RGB, который является форматом цвета по умолчанию изображения.

8. Установите размещение Массивов По умолчанию Simulink. ImageType сигнализируют к Column-major, который является размещением массивов по умолчанию изображения.

9. Чтобы создать Библиотеку Simulink, нажать Далее.

Библиотека Simulink RGBtoGRAY_Lib создается из вашего кода OpenCV в корневую папку проекта. Библиотека содержит подсистему и блок C Caller. Можно использовать любой из этих блоков для симуляции модели. В этом примере, подсистема subsystem_slwrap_toGrayScale используется.

Шаг 2: используйте сгенерированную подсистему в модели Simulink

Использовать сгенерированную подсистему subsystem_slwrap_toGrayScale с моделью Simulink ToGrayScale.slx:

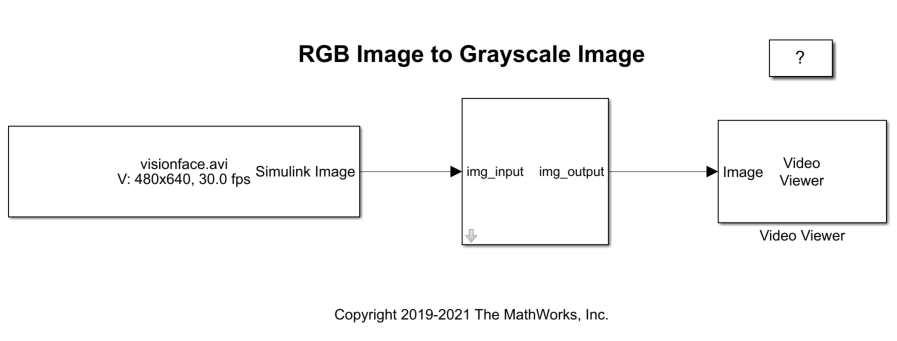

1. В вашей текущей папке MATLAB щелкните правой кнопкой по модели ToGrayScale.slx и нажмите Open из контекстного меню. Перетащите сгенерированную подсистему от библиотеки до модели. Вставьте подсистему между блоком From Multimedia File и блоком Video Viewer.

2. Дважды кликните подсистему и сконфигурируйте эти значения параметров:

3. Нажмите Apply, и затем нажмите ОК.

Шаг 3: симулируйте RGB к серому преобразователю

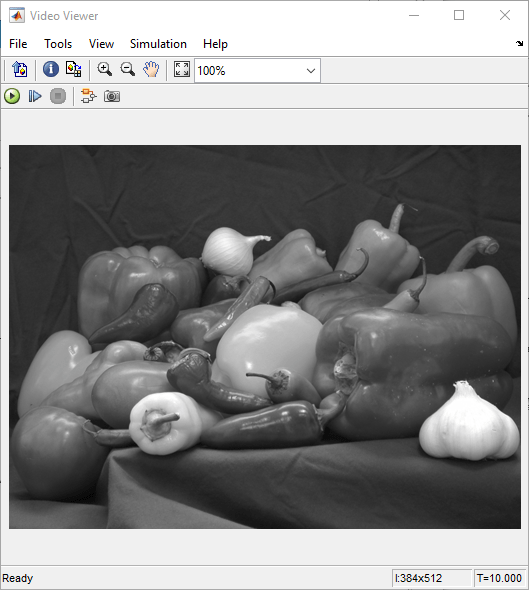

На Панели инструментов Simulink, во вкладке Simulation, нажимают на Run, чтобы симулировать модель. После того, как симуляция завершена, блок Video Viewer отображается, полутоновое изображение входа отображают peppers.png.
