Вставьте две строки в изображение в других местах

Этот пример использует:

Открытая модель

Этот пример показывает вам, как вставить две строки различных цветов в изображение в другом месте в изображении.

Модель в качестве примера

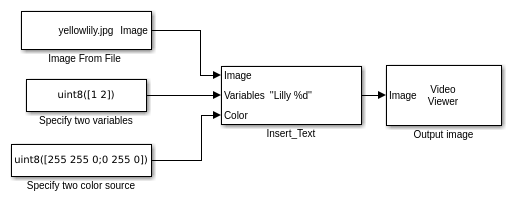

Откройте модель Simulink®.

modelname = 'ex_blkInsertTextLocation.slx';
open_system(modelname)

Эта модель читает входное изображение с помощью блока Image From File с набором параметров Имени файла к yellowlily.jpg.

Модель вставляет две строки во входное изображение в других местах при помощи блока Insert Text этими параметрами:

  • Текст — 'Lilly %d'

  • Источник значения цвета — Input port

  • Источник местоположения — Specify via dialog

  • Местоположение [x y] — [100 50;800,50]

  • Непрозрачность — 1

  • Поверхность шрифта — LucidaSansDemiBold

  • Размер шрифта (точки) — 100

Specify two variables Постоянный блок (Simulink) изменяет текст вставленных строк и Specify two color source Постоянный блок (Simulink) изменяет их цвет.

Модель симулируется

Запустите модель. Модель использует блок Video Viewer, чтобы отобразить выходное изображение со вставленной парой строк полужирного текста в различных цветах и в других местах.

sim(modelname);
